小木虫论坛-学术科研互动平台 » 专业学科区 » 数学 » 基础数学 » 如何用matlab画超越方程解的图像
51/1返回列表
查看: 1334  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

丫头丫头2014

银虫 (小有名气)

[求助] 如何用matlab画超越方程解的图像 已有1人参与

z1=4;
e=7.05;
Df=120.6;
C=(3/(z1-2))^3*z1;
B=e*(z1-1);
E=Df/2-e;
求下述超越方程，画出横坐标为e/ Df，纵坐标为f的图形，
1/(E-B*f)^2-(C*f/(sqrt(C*(f^2-1)))-1)/(B*sqrt(C*(f^2-1))+B*f-E)=0
超越方程公式：

如何用matlab画超越方程解的图像
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-17 11:37:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wurongjun

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
零点不唯一!应该给出零点的大致范围!
另外,方程可化简一下,令f=sec(t).
还有,图片与你给的公式不一致!少了一个平方?
赞一下 回复此楼
善恶到头终有报,人间正道是沧桑.
2楼2015-06-17 23:39:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

丫头丫头2014

银虫 (小有名气)
引用回帖:
2楼: Originally posted by wurongjun at 2015-06-17 23:39:05
零点不唯一!应该给出零点的大致范围!
另外,方程可化简一下,令f=sec(t).
还有,图片与你给的公式不一致!少了一个平方?

嗯嗯 是少了个平方的 不好意思 我是想画出e/Df在【0，0.1】范围内 f的图像 高手说化简 我没能明白是怎么化简 能指点一下吗 谢谢啦
赞一下 回复此楼
3楼2015-06-18 11:11:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

丫头丫头2014

银虫 (小有名气)
引用回帖:
2楼: Originally posted by wurongjun at 2015-06-17 23:39:05
零点不唯一!应该给出零点的大致范围!
另外,方程可化简一下,令f=sec(t).
还有,图片与你给的公式不一致!少了一个平方?

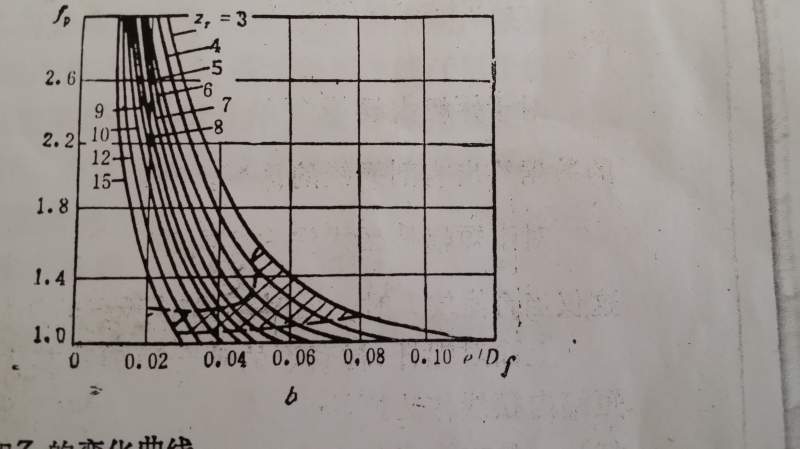

书中画出来的是这样的，请高手帮忙
如何用matlab画超越方程解的图像-1
赞一下 回复此楼
4楼2015-06-18 11:20:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

丫头丫头2014

银虫 (小有名气)
引用回帖:
2楼: Originally posted by wurongjun at 2015-06-17 23:39:05
零点不唯一!应该给出零点的大致范围!
另外,方程可化简一下,令f=sec(t).
还有,图片与你给的公式不一致!少了一个平方?

这是我写的程序，本人matlab小白，高手费心，帮帮忙
syms f e
z1=4;
Df=120.6;
C=(3/(z1-2))^3*z1;
B=e*(z1-1);
E=Df/2-e;
m=e/Df;
fun=@(m,f)1/(E-B*f)^2-(C*f/sqrt(C*(f^2-1))-1)/(B*sqrt(C*(f^2-1))+B*f-E)^2;
ezplot(fun,[0,0.1,0,3])
axis equal
赞一下 回复此楼
5楼2015-06-18 11:30:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
