[求助] 疲劳断口分析 已有1人参与

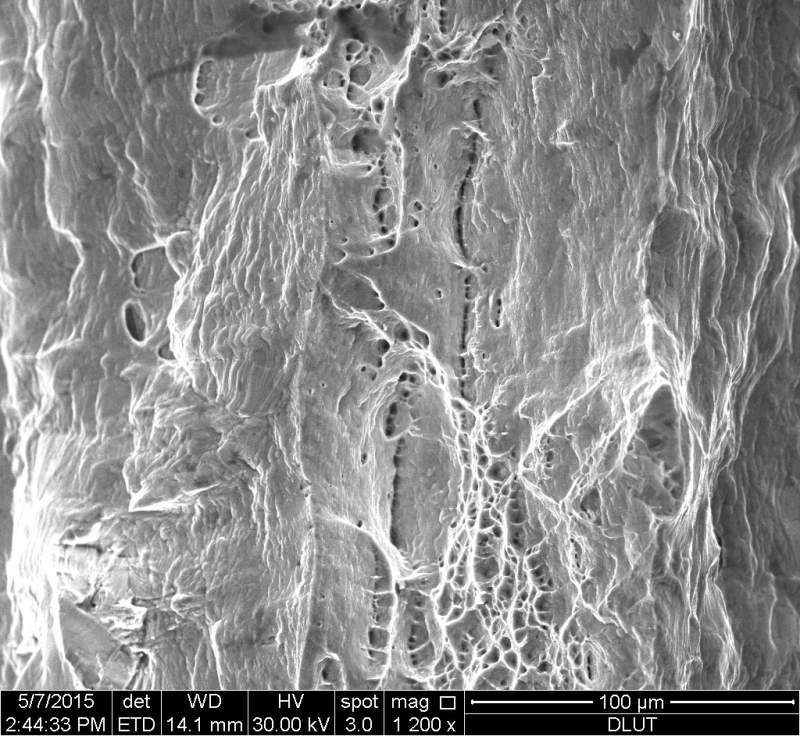

大家帮忙看一下疲劳断口，材料是镍基合金，断面上出现的空洞和裂纹是怎么回事？？？

疲劳断口分析
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-08 17:19:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucifer007

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
hhh___hhhhh: 金币+2, ★★★很有帮助 2015-05-14 11:27:31
图片中间最下部的空洞是韧窝，也说明这个区域是最终断裂区，此材料的韧性较好。裂纹是疲劳主裂纹在扩展时，在端口上还会形成二次裂纹。
赞一下 回复此楼
2楼2015-05-09 11:06:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hhh___hhhhh

新虫 (小有名气)
引用回帖:
2楼: Originally posted by lucifer007 at 2015-05-09 11:06:32
图片中间最下部的空洞是韧窝，也说明这个区域是最终断裂区，此材料的韧性较好。裂纹是疲劳主裂纹在扩展时，在端口上还会形成二次裂纹。

那裂纹扩展是从两边向中间扩展的吗？ 其他区域的空洞是什么啊？
赞一下 回复此楼
3楼2015-05-12 16:58:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucifer007

铁杆木虫 (正式写手)
引用回帖:
3楼: Originally posted by hhh___hhhhh at 2015-05-12 16:58:12
那裂纹扩展是从两边向中间扩展的吗？ 其他区域的空洞是什么啊？...

有没有全貌图我看下，我不知道你的试样是什么形状的
赞一下 回复此楼
4楼2015-05-12 19:48:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hhh___hhhhh

新虫 (小有名气)
引用回帖:
4楼: Originally posted by lucifer007 at 2015-05-12 19:48:11
有没有全貌图我看下，我不知道你的试样是什么形状的...

是板状，左右是厚度方向上的，但是一般裂纹扩展不都是不沿厚度方向上嘛，是不是因为多疲劳源的原因啊？
赞一下 回复此楼
5楼2015-05-12 20:12:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucifer007

铁杆木虫 (正式写手)
引用回帖:
5楼: Originally posted by hhh___hhhhh at 2015-05-12 20:12:41
是板状，左右是厚度方向上的，但是一般裂纹扩展不都是不沿厚度方向上嘛，是不是因为多疲劳源的原因啊？...

在高应力的拉压载荷下有可能会出现多个疲劳源可能是这个原因
赞一下 回复此楼
6楼2015-05-12 21:12:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hhh___hhhhh

新虫 (小有名气)
引用回帖:
6楼: Originally posted by lucifer007 at 2015-05-12 21:12:59
在高应力的拉压载荷下有可能会出现多个疲劳源可能是这个原因...

我做的是高应力的拉拉疲劳，应该是有可能吧！
赞一下 回复此楼
7楼2015-05-14 09:23:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucifer007

铁杆木虫 (正式写手)
引用回帖:
7楼: Originally posted by hhh___hhhhh at 2015-05-14 09:23:01
我做的是高应力的拉拉疲劳，应该是有可能吧！...

有很大的可能，你用低倍率再把试样周边都观察一遍
赞一下 回复此楼
8楼2015-05-14 09:33:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hhh___hhhhh

新虫 (小有名气)
引用回帖:
8楼: Originally posted by lucifer007 at 2015-05-14 09:33:14
有很大的可能，你用低倍率再把试样周边都观察一遍...

恩，我试试！！！！
