应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 镁合金SEM断口分析
71/1返回列表
查看: 2300  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

420714642

新虫 (初入文坛)

[交流] 镁合金SEM断口分析

(a)20℃-0.001s-1. (b) 20℃-1200 s−1. (c)20℃-1900s-1. (d)20℃-3000s-1. (e)100℃-1920s-1. (f)100℃-2600s-1. (g)150℃-1260s-1. (h)150℃-1800s-1. (i)200℃-1400s-1. (e)250℃-2100s
本人做了镁合金的一些SEM,有不同温度和应变速率下的图片，在200°C和250°C情况下的塑性非常好，延伸率都达到了40%，但是在常温下的延伸率只有10%，在高应变速率下的延伸率会达到15%，但是应变率越高，延伸率反而下降，在200°c和250°c下，韧窝底部有固体小颗粒，为什么会出现这个东西，随着温度增加，这个东西越来越多，希望大家来讨论下，这个机理

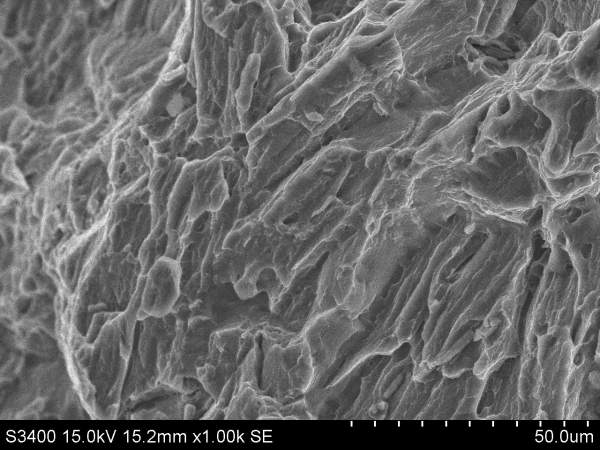

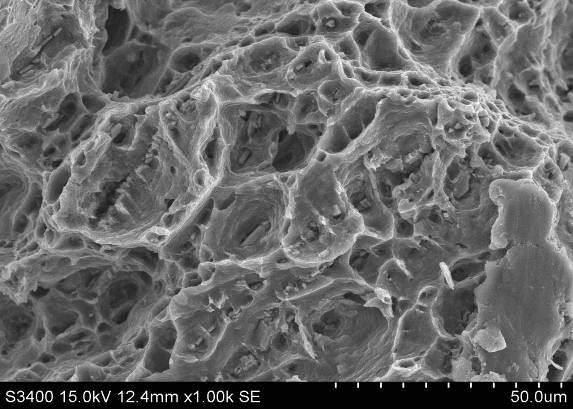

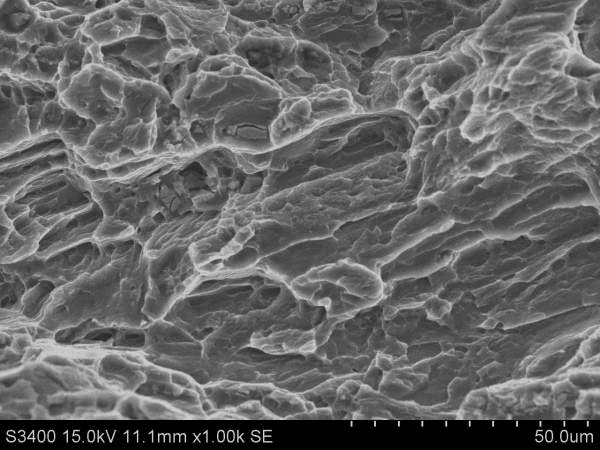

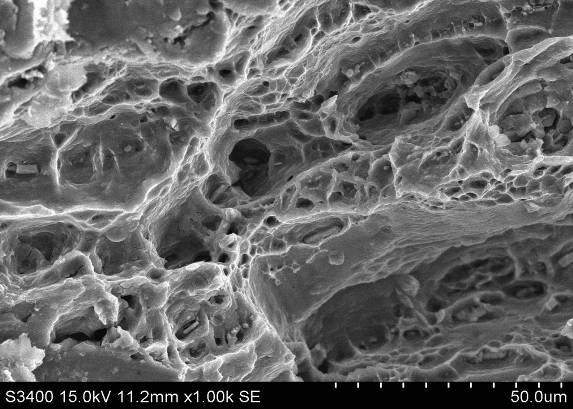

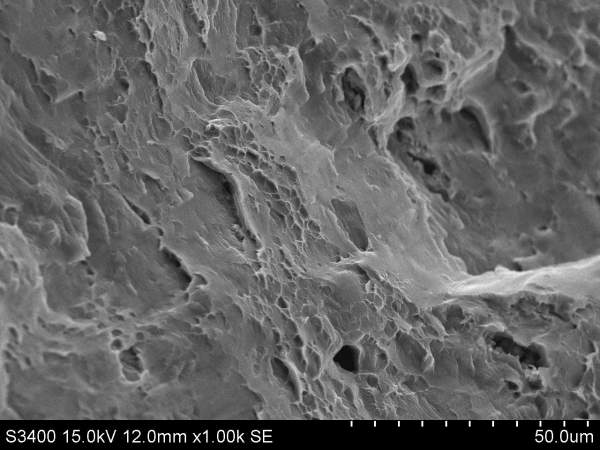

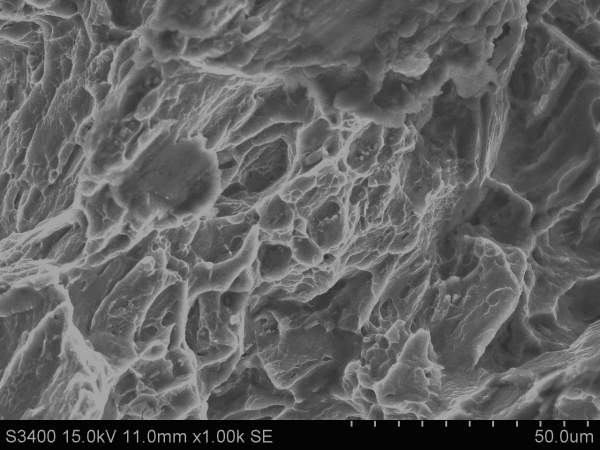

镁合金SEM断口分析


镁合金SEM断口分析-1


镁合金SEM断口分析-2


镁合金SEM断口分析-3


镁合金SEM断口分析-4


镁合金SEM断口分析-5


镁合金SEM断口分析-6


镁合金SEM断口分析-7


镁合金SEM断口分析-8


镁合金SEM断口分析-9
回复此楼

» 本帖@通知

@279684493 @anxianghai7681 @avad @bachier @bobosgabc @catsupport @chensijie @comma @dillyu ... 查看更多

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-08-02 17:49:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huanghuasjtu

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
出现韧窝是塑性好的表现，高温时候的塑性更好所以韧窝更多。韧窝底部出现颗粒是通常现象，所以随着韧窝的增加，表现为你所说的这个东西越来越多。
变形的过程中第二相对位错运动具有阻碍作用，第二相多为裂纹源，所以第二相常见于合金的韧窝底部。
赞一下(1人) 回复此楼
2楼2013-08-02 17:58:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

420714642

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by huanghuasjtu at 2013-08-02 17:58:07
出现韧窝是塑性好的表现，高温时候的塑性更好所以韧窝更多。韧窝底部出现颗粒是通常现象，所以随着韧窝的增加，表现为你所说的这个东西越来越多。
变形的过程中第二相对位错运动具有阻碍作用，第二相多为裂纹源，所 ...

谢谢您的回复，您说的这个韧窝底部的颗粒是第二相粒子吗，如果是第二相粒子析出的话，为什么温度高才析出第二相粒子，第二相粒子不是有强化的作用吗？第二相粒子通常是对塑性有害的
赞一下 回复此楼
3楼2013-08-03 09:22:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

420714642

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by DWE at 2013-08-04 09:21:14
[

欢迎大家来讨论啊
赞一下 回复此楼
5楼2013-08-05 11:03:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

985625925

铜虫 (小有名气)
★
420714642(金币+1): 谢谢参与
由准解离到韧性断口。在高温下，硬脆的第二相易成为微裂纹的来源。根据你的150度的图片，显然以韧性断裂为主，第二相如果与基体结合紧密会起到一定的强化作用，H-J的图片看，韧窝较大，没有明显看到在滑移过程中，由于硬脆第二相所造成的微空洞，塑性应该可以。
赞一下(1人) 回复此楼
6楼2015-12-01 21:55:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

985625925

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by 985625925 at 2015-12-01 21:55:16
由准解离到韧性断口。在高温下，硬脆的第二相易成为微裂纹的来源。根据你的150度的图片，显然以韧性断裂为主，第二相如果与基体结合紧密会起到一定的强化作用，H-J的图片看，韧窝较大，没有明显看到在滑移过程中，由 ...

而且根据图片来看你的第二相体积较小，所以不会成为微裂纹的来源或者造成微裂纹的数量很少。在高温下，镁合金的滑移系较多，且第二相体积较小，微裂纹不明显，故塑性较好。温度为250度或者更高，如果是试样经过均匀化处理的话，可能是时效过程中析出。镁合金时效温度一般为100-200度左右。样品保温一段时间会有第二相析出。有可能是你在做拉伸过程中保温时间的原因。时效相一般高温强度不高，所以第二相析出强化作用不会太明显。
赞一下 回复此楼
7楼2015-12-01 22:20:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
DWE4楼
2013-08-04 09:21   回复
[ [ Last edited by DWE on 2013-8-4 at 09:22 ]
相关版块跳转 我要订阅楼主 420714642 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 一志愿0703化学招61最终排名62化学求调剂 +13 招61排名62 2026-04-07 15/750 2026-04-08 23:06 by 招61排名62
[考研] 290求调剂085701 +20 1314捧花 2026-04-02 21/1050 2026-04-08 21:19 by cyh—315
[考研] 304求调剂 +10 素年祭语 2026-04-06 17/850 2026-04-08 09:05 by 蓝云思雨
[考研] 338求调剂 +5 小猪红色 678 2026-04-06 6/300 2026-04-07 21:18 by 乔哒哒哒
[考研] 一志愿国科大信工所,英二数二408总分293分求调剂 +3 ilcyuan 2026-04-02 4/200 2026-04-06 16:35 by likeihood
[考研] 0703化学 +9 goldtt 2026-04-02 11/550 2026-04-06 10:35 by 无际的草原
[考研] 一志愿 江南大学 085602 化工专硕 338分求调剂 +15 路痴小琪 2026-04-05 15/750 2026-04-06 09:27 by cql1109
[考研] 调剂 +3 好好读书。 2026-04-02 3/150 2026-04-05 13:02 by arrow8852
[考研] 325求调剂 +4 春风不借意 2026-04-04 4/200 2026-04-04 22:08 by 啵啵啵0119
[考研] 333求调剂 +12 wfh030413@ 2026-04-03 13/650 2026-04-04 21:02 by jj987
[考研] 085601，一志愿厦大334复试被刷求调剂 +13 曾仰之 2026-04-03 15/750 2026-04-04 20:13 by dongzh2009
[考研] 331求调剂 +3 niby 2026-04-02 3/150 2026-04-04 19:56 by 蓝云思雨
[考研] 一志愿沪9，求生物学调剂，326分 +6 刘墨墨 2026-04-04 6/300 2026-04-04 19:44 by 唐沐儿
[考研] 306求调剂 +3 hyb上名工 2026-04-02 3/150 2026-04-04 18:12 by 热情沙漠
[考研] 复试调剂 +6 范根培 2026-04-04 6/300 2026-04-04 14:27 by 土木硕士招生
[考研] 387求调剂 +4 爱吃片豆土 2026-04-03 5/250 2026-04-04 08:10 by 岸上的一条鱼
[考研] 调剂0855-288 +5 x熊二a 2026-04-03 5/250 2026-04-04 00:19 by 猪会飞
[考研] 考研调剂 +3 李木子0120 2026-04-02 5/250 2026-04-02 21:45 by dongzh2009
[考研] 一志愿复旦材料，英一专硕，总分357调剂 +4 1050389037 2026-04-02 5/250 2026-04-02 21:40 by dongzh2009
[考研] 260求调剂 +6 朱芷琳 2026-04-02 6/300 2026-04-02 20:27 by 6781022
信息提示
关闭
请填处理意见
关闭
