[交流] 【求助】请教如何用SEM观察钢解理断口, 找到起裂点的位置? 已有4人参与

请教如何用SEM观察钢解理断口, 找到起裂点的位置?

都是断裂韧性试样的断口,有的在低倍,几十倍下可以从放射状的花样上判断起裂点,但是在初步判断的位置上放到到几百倍就难以判断具体哪个位置是起裂点了。看上去觉得每个位置上的图像都很重复,觉得有好几处局部位置都可能是起裂点。
有的断口,因为比较平坦,没有明显放射状痕迹,在几十倍低倍数下就都无法判断起裂点。
请问各位有经验的同学,如何才能找到起裂位置啊? 十分感谢!
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpu_ranger

木虫 (正式写手)

铁血川军团

★ ★
小木虫(金币+0.5):给个红包,谢谢回帖交流
jic8417(金币+1): 谢谢参与。 2011-03-31 00:19:44
解理断裂属于脆断 应该是在大应力作用下发生的 寻找断口的起源 一般是在宏观下 或者是低倍微观下观察 根据断口撕裂棱的走向 或者是解理河流花样的走向来判断源区的方向 脆断的宏观断口一般都会有明显的撕裂棱 根据这些应该能找到断口的起源部位 考虑一下该试样的受力情况 结合这个做出判断
没有过人的天赋,唯有超人的勤奋
2楼2011-03-18 23:21:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cypemail

铁虫 (小有名气)

引用回帖:
Originally posted by nwpu_ranger at 2011-03-18 23:21:57:
解理断裂属于脆断 应该是在大应力作用下发生的 寻找断口的起源 一般是在宏观下 或者是低倍微观下观察 根据断口撕裂棱的走向 或者是解理河流花样的走向来判断源区的方向 脆断的宏观断口一般都会有明显的撕裂棱 根据 ...

就是三点弯曲试样的断面,有的低倍可看见,有的看不见。放大后觉得没有参照了,总是怀疑好多位置都是起裂点。
3楼2011-03-19 16:23:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpu_ranger

木虫 (正式写手)

铁血川军团

★ ★ ★
小木虫(金币+0.5):给个红包,谢谢回帖交流
xucz(金币+2): 感谢热心回复! 2011-03-19 23:27:20
引用回帖:
Originally posted by cypemail at 2011-03-19 16:23:39:
就是三点弯曲试样的断面,有的低倍可看见,有的看不见。放大后觉得没有参照了,总是怀疑好多位置都是起裂点。

三点弯曲 如果材料的材质没有问题 那么裂纹起源都是在表面 单向弯曲 那么断裂的起始位置应该是在材料受力的另一表面上 这个找起源点 得在低倍下看 看断口的整体形貌 有照片吗?能否上传一张 试试看 能不能找到
没有过人的天赋,唯有超人的勤奋
4楼2011-03-19 22:10:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cypemail

铁虫 (小有名气)

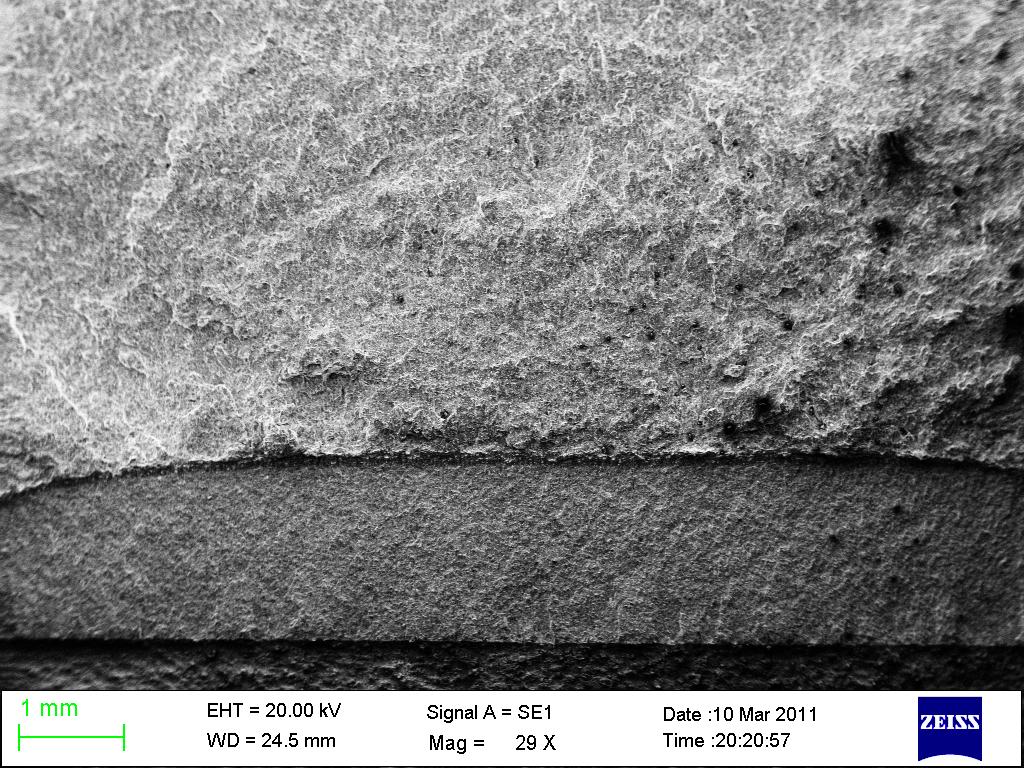

SEM

这个断口比较平,就不容易看出起裂源在哪里。

5楼2011-03-20 10:38:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cypemail

铁虫 (小有名气)

顶一顶
6楼2011-03-21 16:04:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpu_ranger

木虫 (正式写手)

铁血川军团

★
小木虫(金币+0.5):给个红包,谢谢回帖交流
引用回帖:
Originally posted by cypemail at 2011-03-20 10:38:01:
这个断口比较平,就不容易看出起裂源在哪里。

这是做的裂纹扩展速率的实验?感觉有人工预制裂纹的特征,扩展区有什么特征?
没有过人的天赋,唯有超人的勤奋
7楼2011-03-21 23:18:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cypemail

铁虫 (小有名气)

引用回帖:
Originally posted by nwpu_ranger at 2011-03-21 23:18:24:
这是做的裂纹扩展速率的实验?感觉有人工预制裂纹的特征,扩展区有什么特征?

低温断裂韧性试验,前面当然是人工预制的疲劳裂纹
8楼2011-03-23 14:39:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpu_ranger

木虫 (正式写手)

铁血川军团

引用回帖:
Originally posted by cypemail at 2011-03-23 14:39:17:
低温断裂韧性试验,前面当然是人工预制的疲劳裂纹

高倍下没有疲劳条带?
没有过人的天赋,唯有超人的勤奋
9楼2011-03-23 21:46:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cypemail

铁虫 (小有名气)

不明白你说的啊~~~
10楼2011-03-25 21:28:24
