[交流] 高温合金拉伸断口纵剖面SEM扫描

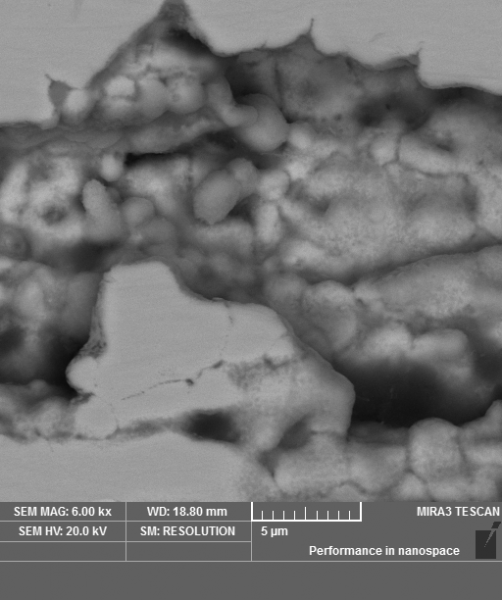

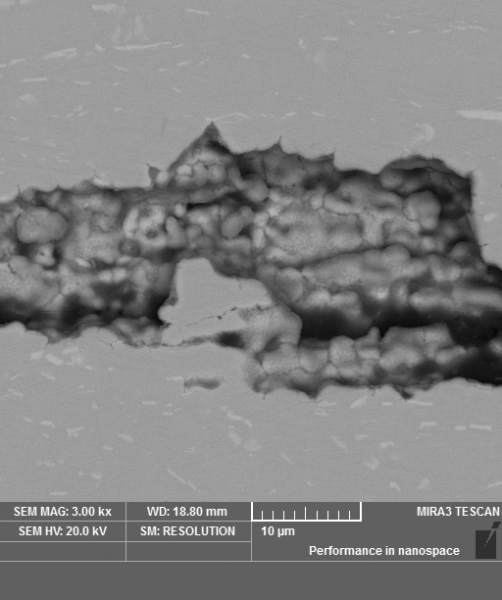

做高温合金拉伸端口SEM扫描的时候发现了一个现象，这个孔洞里面出现了椭球状的颗粒，哪位知道这是怎么回事吗？
材料状态：GH4169高温合金，时效处理后含大量delta相。在980℃，0.001/s下拉伸断裂！在断口处纵剖取样，通过水磨以及抛光后SEM观察！
高温合金拉伸断口纵剖面SEM扫描
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-07-31 16:57:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Bymse001

银虫 (初入文坛)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
deng_jiao: 金币+1 2013-08-01 17:13:29
delta相的面积分数可以用图像软件测，Image-Pro Plus这个软件就行。要金相照片必须能明确分辨出delta相，手动选择，可算面积分数。
赞一下(1人) 回复此楼
11楼2013-08-01 17:05:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

deng_jiao

铜虫 (正式写手)
变形温度已经达到了delta相的初始融化温度！
高温合金拉伸断口纵剖面SEM扫描-1
赞一下 回复此楼
2楼2013-07-31 16:59:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

deng_jiao

铜虫 (正式写手)
引用回帖:
2楼: Originally posted by deng_jiao at 2013-07-31 16:59:58
变形温度已经达到了delta相的初始融化温度！

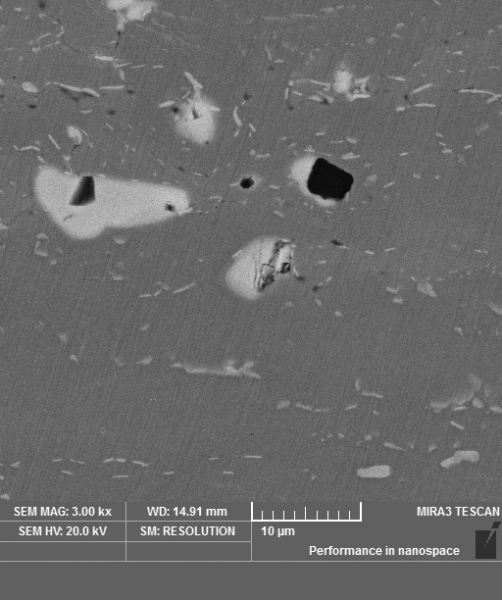

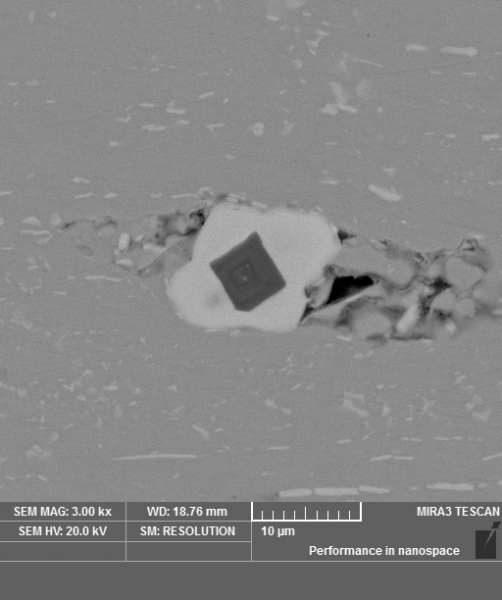

另外，我在另外几张图中都发现了这样一个现象，在碳化物（白色块状物一般而言为NbC）的上面有一片方形的黑色块状物，能谱分析出来含Al和Sc比较多，拍片的人说可能是Al3Sc！不知是否有人从专业一点的角度分析一下呀！这个东西怎么会析出在碳化物的上面呢？对合金有很么坏的影响吗？
高温合金拉伸断口纵剖面SEM扫描-2


高温合金拉伸断口纵剖面SEM扫描-3

[ Last edited by deng_jiao on 2013-8-1 at 16:28 ]
赞一下 回复此楼
3楼2013-07-31 17:18:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wswsjz

木虫 (职业作家)
★
deng_jiao: 金币+1 2013-08-01 09:59:43
努力搞科研，祝早日出成果！
赞一下 回复此楼
4楼2013-07-31 18:18:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Bymse001

银虫 (初入文坛)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
deng_jiao: 金币+2 2013-08-01 09:59:53
我们的4169没见到过LZ那样的析出，但在别的高温合金中见过类似的。好像是内部的析出相先析出，然后这个析出相就成为了形核点，外面再生长第二种析出相。碳化物尺寸较大，肯定影响不是太好。可是怎么会有Sc呢？冶炼有问题？
赞一下 回复此楼
6楼2013-08-01 08:07:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

deng_jiao

铜虫 (正式写手)
引用回帖:
6楼: Originally posted by Bymse001 at 2013-08-01 08:07:14
我们的4169没见到过LZ那样的析出，但在别的高温合金中见过类似的。好像是内部的析出相先析出，然后这个析出相就成为了形核点，外面再生长第二种析出相。碳化物尺寸较大，肯定影响不是太好。可是怎么会有Sc呢？冶炼有 ...

你好，你们做4169的时候有没有测量过delta相的面积分数呢？我相做出来一个时效态下的delta相的面积分数，没有找到合适的办法！参考一些文献中用XRD，一定要用XRD吗？用图像处理软件能否做出来呢？看到有人用截线法做，但是一般的delta相的厚度尺寸一般为为参考呢？不知楼上是否考虑过这个问题
赞一下 回复此楼
7楼2013-08-01 10:03:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

deng_jiao

铜虫 (正式写手)
引用回帖:
6楼: Originally posted by Bymse001 at 2013-08-01 08:07:14
我们的4169没见到过LZ那样的析出，但在别的高温合金中见过类似的。好像是内部的析出相先析出，然后这个析出相就成为了形核点，外面再生长第二种析出相。碳化物尺寸较大，肯定影响不是太好。可是怎么会有Sc呢？冶炼有 ...

此外，楼上是否知道第一、二张图片中孔洞内部近似椭球状的颗粒是什么不？
赞一下 回复此楼
8楼2013-08-01 10:09:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

060792

金虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
deng_jiao: 金币+1 2013-08-01 16:25:00
应该是研磨膏颗粒之类的~
赞一下 回复此楼
9楼2013-08-01 15:15:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

deng_jiao

铜虫 (正式写手)
引用回帖:
9楼: Originally posted by 060792 at 2013-08-01 15:15:53
应该是研磨膏颗粒之类的~

哎呦，还真是这个呦，那我就不能把这个图放论文中了，免得不好解释了！我查了一下我们买的这个材料的成分里边没有“Sc“这个成分，黑色的方块是否也是研磨的过程中带进去的呢？但是这个东西总是出现在块状的碳化物上，如果是研磨过程中带进去的话，应该更加容易嵌入较软的基体中才是！并且，碳化物和黑色物之间的连接完全没有间隙，更像析出！

[ Last edited by deng_jiao on 2013-8-1 at 16:32 ]
赞一下 回复此楼
10楼2013-08-01 16:27:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

deng_jiao

铜虫 (正式写手)
引用回帖:
11楼: Originally posted by Bymse001 at 2013-08-01 17:05:10
delta相的面积分数可以用图像软件测，Image-Pro Plus这个软件就行。要金相照片必须能明确分辨出delta相，手动选择，可算面积分数。

时效时间较长之后，针状的delta相分布很密，有的接近成片了，没法明确分辨！这个比PS更有优势是吗？
赞一下 回复此楼
12楼2013-08-01 17:13:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Bymse001

银虫 (初入文坛)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
deng_jiao: 金币+1 2013-08-02 14:34:16
这个是科学软件，功能很强大。PS是修图的，领域还是不同的……
赞一下 回复此楼
13楼2013-08-01 17:17:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

泥巴520

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
孔洞是否是铸造时带入的？？
析出相的黑心应该是形核质点吧
赞一下 回复此楼
14楼2013-12-22 19:51:18
