| 查看: 4015 | 回复: 13 | ||||
shenzhenju铜虫 (初入文坛)
|
[求助]
（求助）铝合金断口分析
|
|||
|

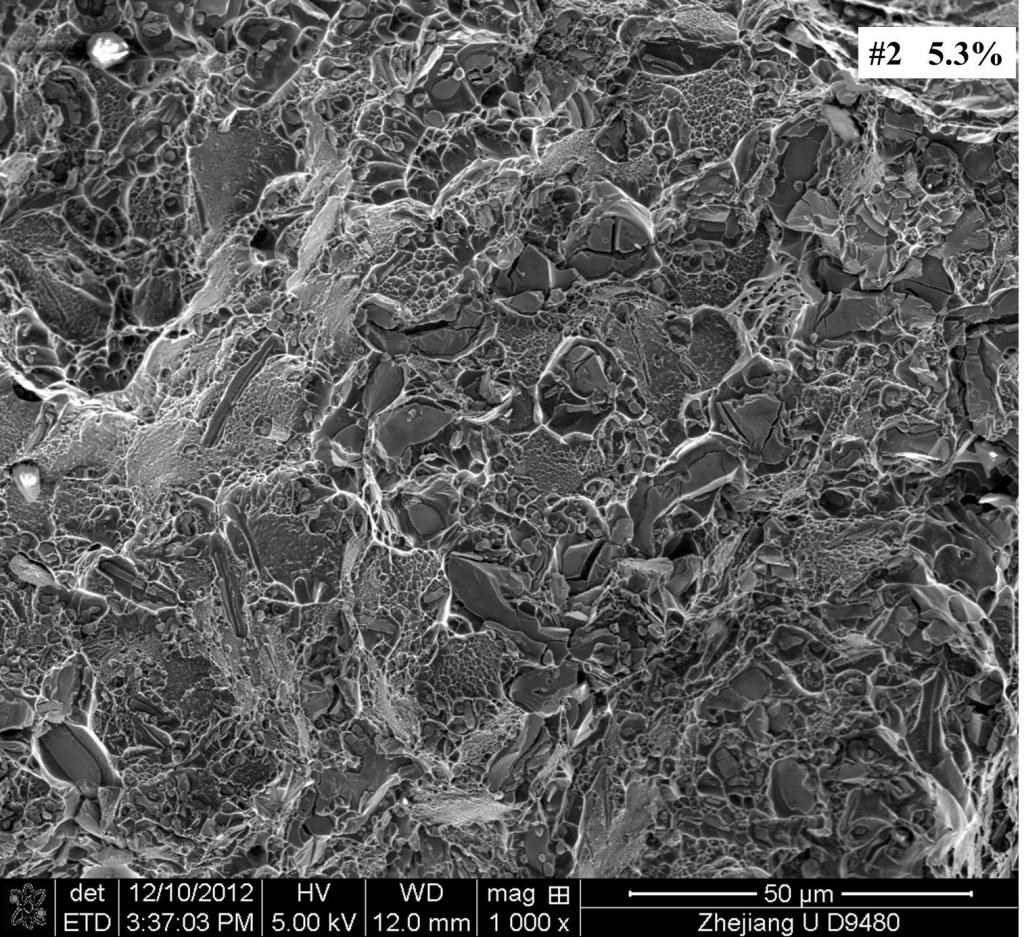

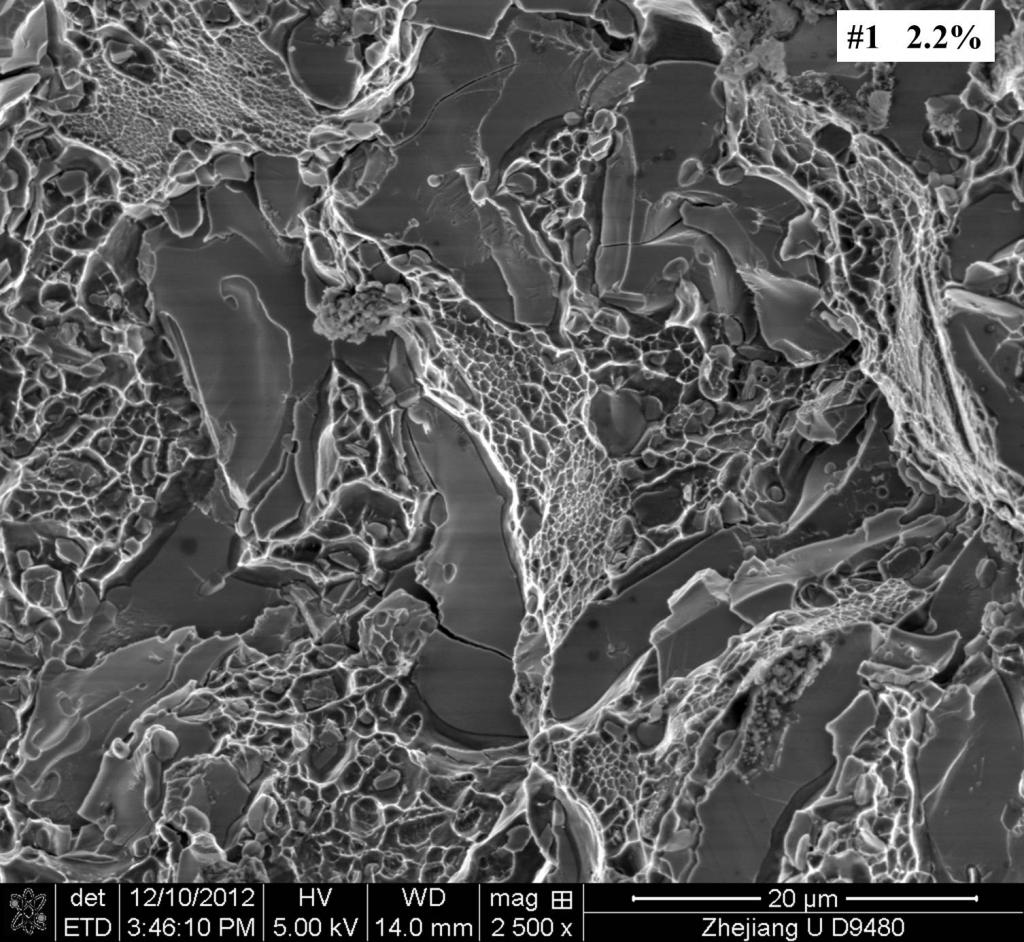

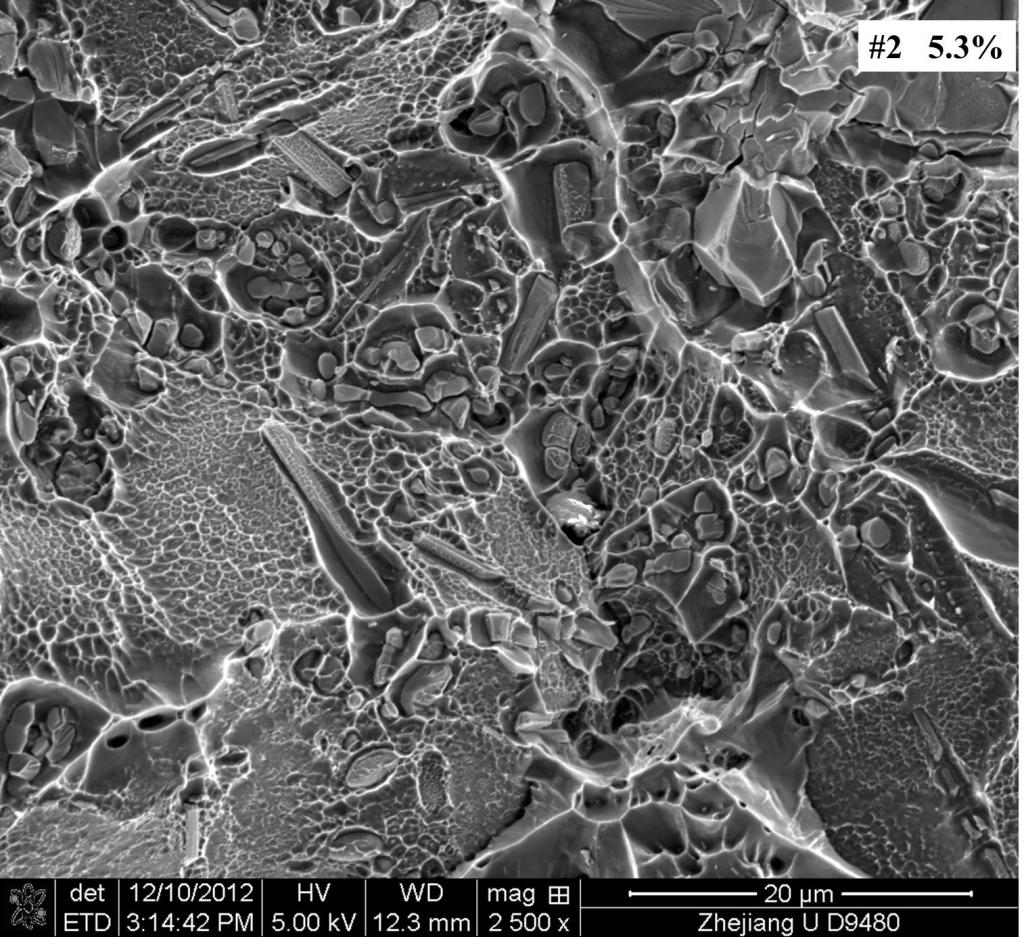

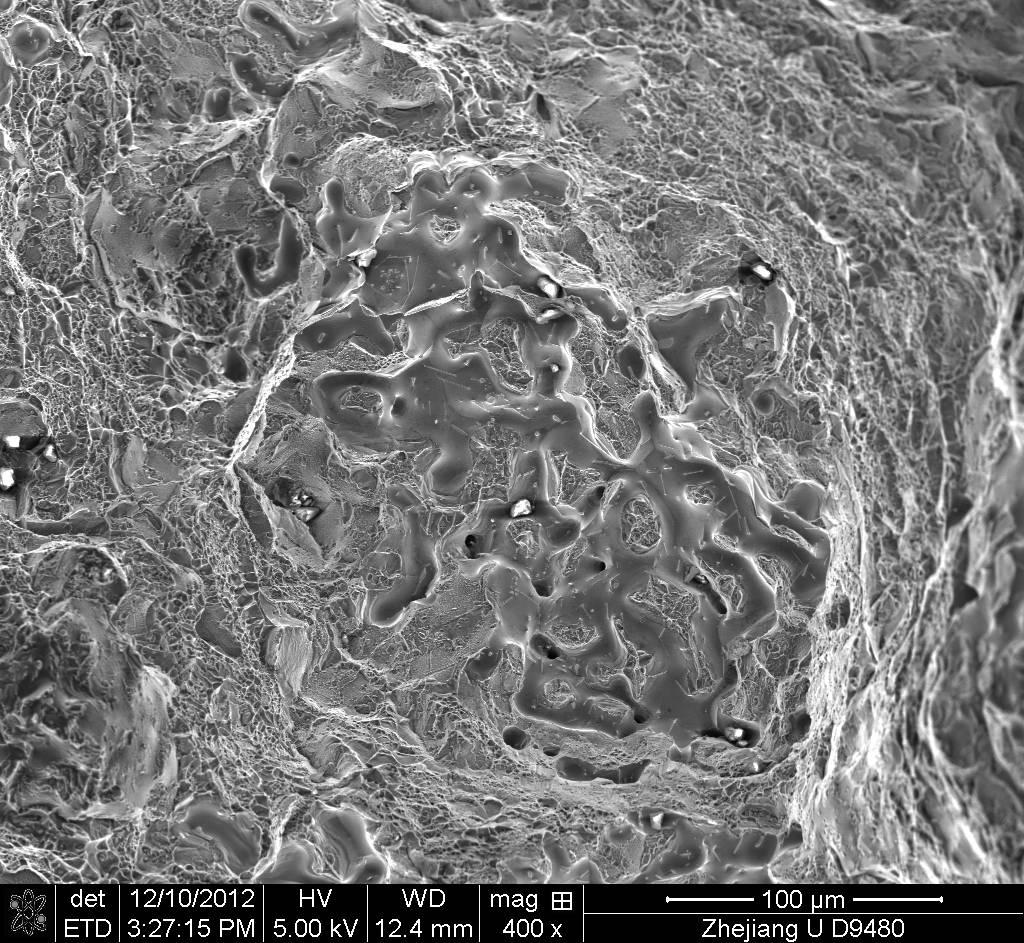

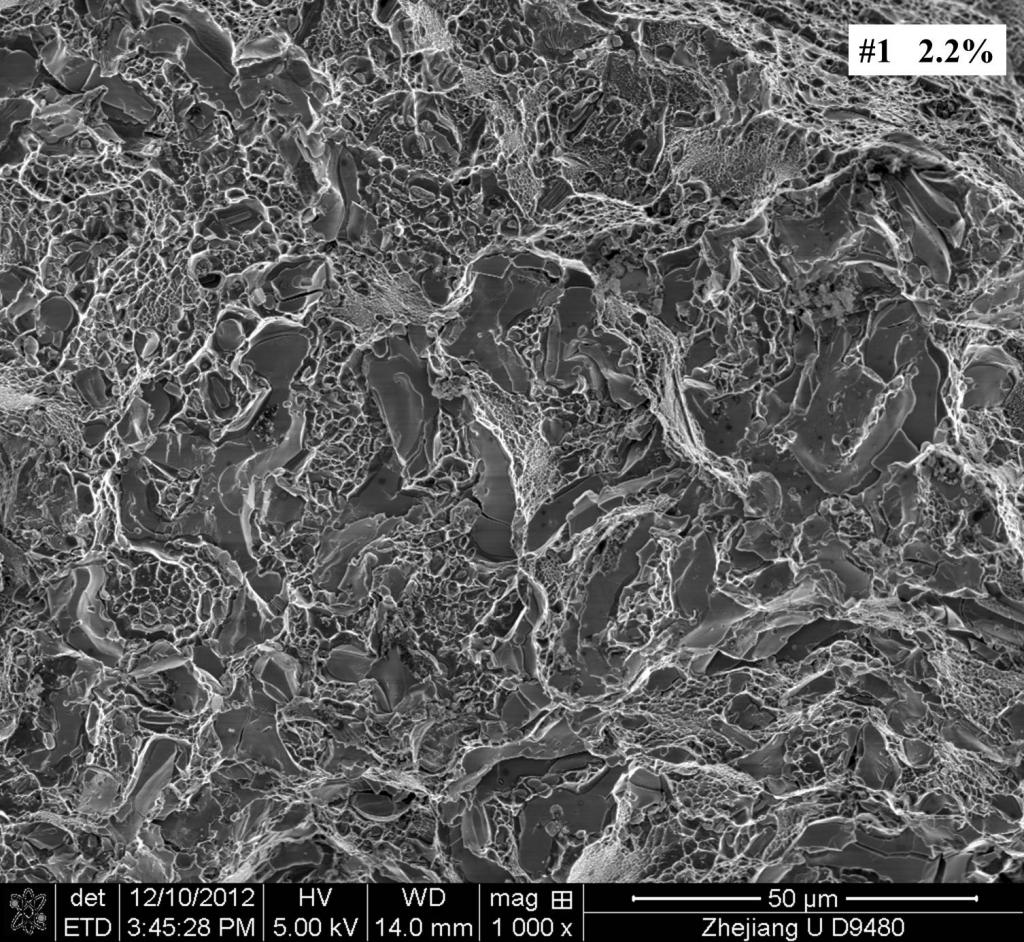

以前没做过断口分析，真是一头雾水，看了些书，还是不太会分析，求助各位高手，希望不吝赐教~多谢~ 两种铝合金，拉伸率分别是2.2%和5.3%，从断口上能看出区别吗？是什么断裂方式？ 最后一张图片上一些衬度怪怪的地方是什么造成的？  图片1.jpg  图片2.jpg  图片3.jpg  图片4.jpg  图片5.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 材料热力学 | 材料学资源 |
» 猜你喜欢
今天务委会开完了，明天出结果吗
已经有8人回复
-
在坚冰还盖着北海的时候，我看到了怒放的梅花。
已经有7人回复
-
今日不放榜？网传国自然预计 8 月 27 日可查结果
已经有22人回复
-
某些机构，以效率低为荣，以效率低作为存在感
已经有9人回复
-
放榜前的不淡定
已经有18人回复
-
什么时候开奖？
已经有13人回复
-
如果此刻你正在为国基感到焦虑，不妨来听听这首《基金之外》
已经有8人回复
-
没有任何消息-是不是就凉了
已经有10人回复
-
人气不行了
已经有11人回复
-
2026国自然函评费到账
已经有22人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 拉断后的铝合金焊后断口应该如何保存
已经有6人回复
- 铝合金断口 能谱分析 含有95%左右的碳？
已经有13人回复
- 铝合金重力铸造的气渣孔问题
已经有16人回复
- 铝合金拉伸断口
已经有15人回复
- 断裂韧度的断口应该着重分析哪个部分？
已经有11人回复
- 金属版虫虫研究方向调查结果（持续更新中）
已经有14人回复
- 扫描照片分析
已经有10人回复
- 【求助】断口分析
已经有10人回复
- 【讨论】有没有做疲劳裂纹扩展速率研究的啊
已经有18人回复
- 【求助】断口形貌分析
已经有20人回复
- 【请教】求助低温金属蠕变若干问题
已经有15人回复
h6809535
木虫 (小有名气)
- 应助: 20 (小学生)
- 金币: 1973.7
- 散金: 202
- 红花: 47
- 帖子: 207
- 在线: 170.8小时
- 虫号: 1041160
- 注册: 2010-06-13
- 性别: GG
- 专业: 金属材料的力学行为
【答案】应助回帖
★ ★ ★ ★ ★
shenzhenju: 金币+5, ★★★很有帮助, 非常感谢，那最下面一幅图里的那些衬度是什么造成的呢？ 2012-12-31 14:43:07
shenzhenju: 金币+5, ★★★很有帮助, 非常感谢，那最下面一幅图里的那些衬度是什么造成的呢？ 2012-12-31 14:43:07
|
我做的是铝合金的疲劳和断裂形貌分析！你的合金属于混合断裂机理！ 但是从断口上可以找到和延伸率一致的分析结果 2.2%的图片上有很多脆性粒子+塑性韧窝，二者分别是脆性断裂和韧性断裂的特点，但是很明显该图上的脆性粒子比较多，而且很多粒子因为局部应力集中，导致局部应力大于粒子自身抗拉强度，而发生了粒子的断裂！该合金偏向脆性断裂 5.3%的图片上也一样，但是该图中的韧窝明显更加多，因此偏向韧性断裂一些！ 另外你的脆性粒子还不只一种呢！长条状的跟板块状的应该是不同的相！你的金属成分应该写出来，长条状的似乎强度更好点不容易裂开，可能是富-Fe相，块状的多半是Si相吧！ 另外，韧窝中间存在很多小颗粒，这是沿晶断裂的特点，基体和第二相之间的界面发生了撕裂，继续变形成为小孔，小孔连接形成微裂纹！最终形貌就是韧窝！这是其一 其二：那些断裂的脆性粒子发生的是穿晶断裂，有很多的小平面出现，这是解理断裂的特征！属于脆性断裂的一种 |
12楼2012-12-30 16:52:21
leeyl
铁杆木虫 (著名写手)
- MM-EPI: 4
- 应助: 101 (高中生)
- 贵宾: 0.516
- 金币: 7952.3
- 散金: 138
- 红花: 6
- 帖子: 1764
- 在线: 589.1小时
- 虫号: 827728
- 注册: 2009-08-14
- 性别: GG
- 专业: 金属结构材料
2楼2012-12-12 10:46:45
shenzhenju
铜虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 567.5
- 散金: 2
- 红花: 1
- 帖子: 48
- 在线: 36.5小时
- 虫号: 857239
- 注册: 2009-09-26
- 性别: MM
- 专业: 凝聚态物性I:结构、力学和
又被叫小伙子。。。不过还是谢谢了 8楼2012-12-18 09:27:16
shenzhenju
铜虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 567.5
- 散金: 2
- 红花: 1
- 帖子: 48
- 在线: 36.5小时
- 虫号: 857239
- 注册: 2009-09-26
- 性别: MM
- 专业: 凝聚态物性I:结构、力学和
9楼2012-12-18 09:27:47
★ ★ ★ ★ ★
感谢参与，应助指数 +1
shenzhenju: 金币+5, ★★★很有帮助 2012-12-12 23:20:22
感谢参与，应助指数 +1
shenzhenju: 金币+5, ★★★很有帮助 2012-12-12 23:20:22
|
本帖内容被屏蔽 |
3楼2012-12-12 19:03:45
shenzhenju
铜虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 567.5
- 散金: 2
- 红花: 1
- 帖子: 48
- 在线: 36.5小时
- 虫号: 857239
- 注册: 2009-09-26
- 性别: MM
- 专业: 凝聚态物性I:结构、力学和
4楼2012-12-12 23:19:21
w382121928
银虫 (小有名气)
- 应助: 9 (幼儿园)
- 金币: 79.3
- 散金: 5
- 帖子: 111
- 在线: 51.9小时
- 虫号: 1086413
- 注册: 2010-09-01
- 性别: GG
- 专业: 金属结构材料
5楼2012-12-13 09:14:54
leeyl
铁杆木虫 (著名写手)
- MM-EPI: 4
- 应助: 101 (高中生)
- 贵宾: 0.516
- 金币: 7952.3
- 散金: 138
- 红花: 6
- 帖子: 1764
- 在线: 589.1小时
- 虫号: 827728
- 注册: 2009-08-14
- 性别: GG
- 专业: 金属结构材料
6楼2012-12-13 10:03:10
wangifw
铜虫 (小有名气)
- 应助: 22 (小学生)
- 金币: 736.6
- 散金: 30
- 帖子: 264
- 在线: 75小时
- 虫号: 1476721
- 注册: 2011-11-04
- 性别: GG
- 专业: 金属结构材料
7楼2012-12-14 22:13:02
10楼2012-12-18 14:43:19
