[求助]
高锰孪晶诱发塑性钢的疲劳裂纹断口分析
|

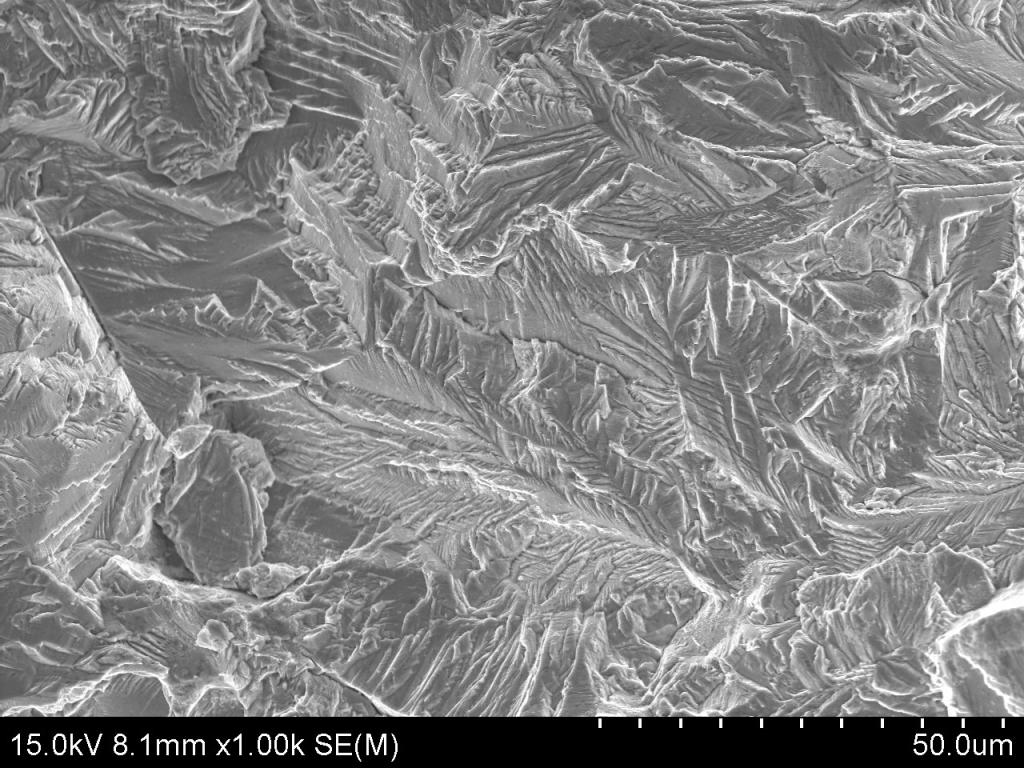

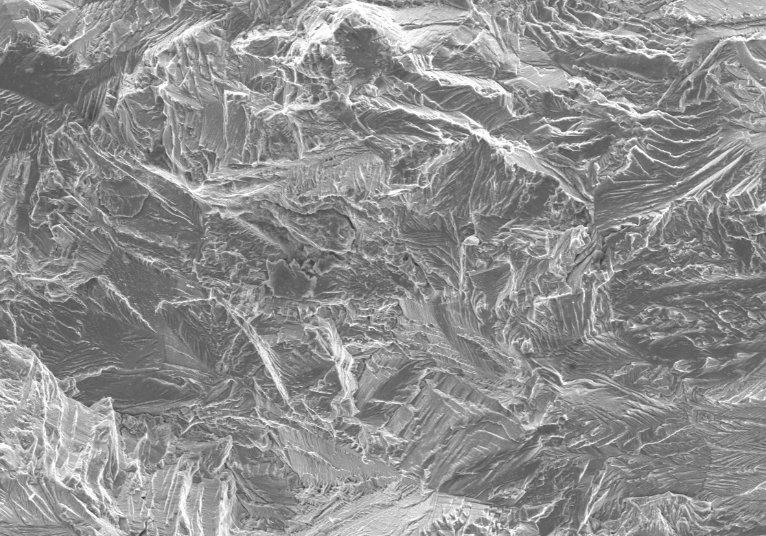

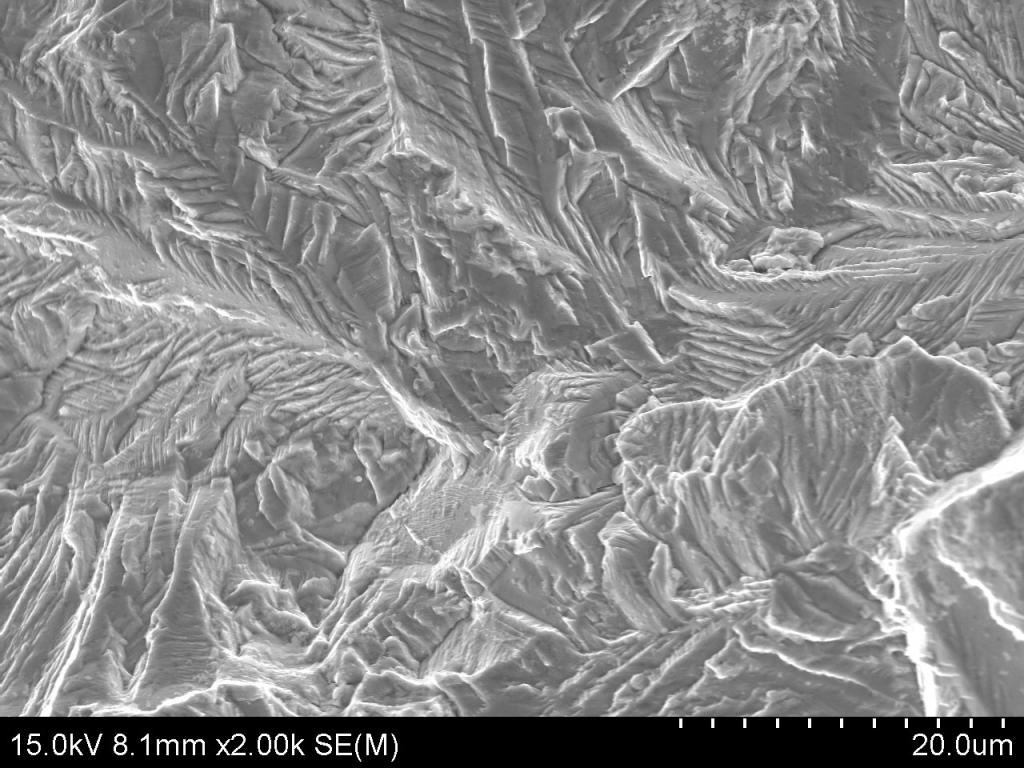

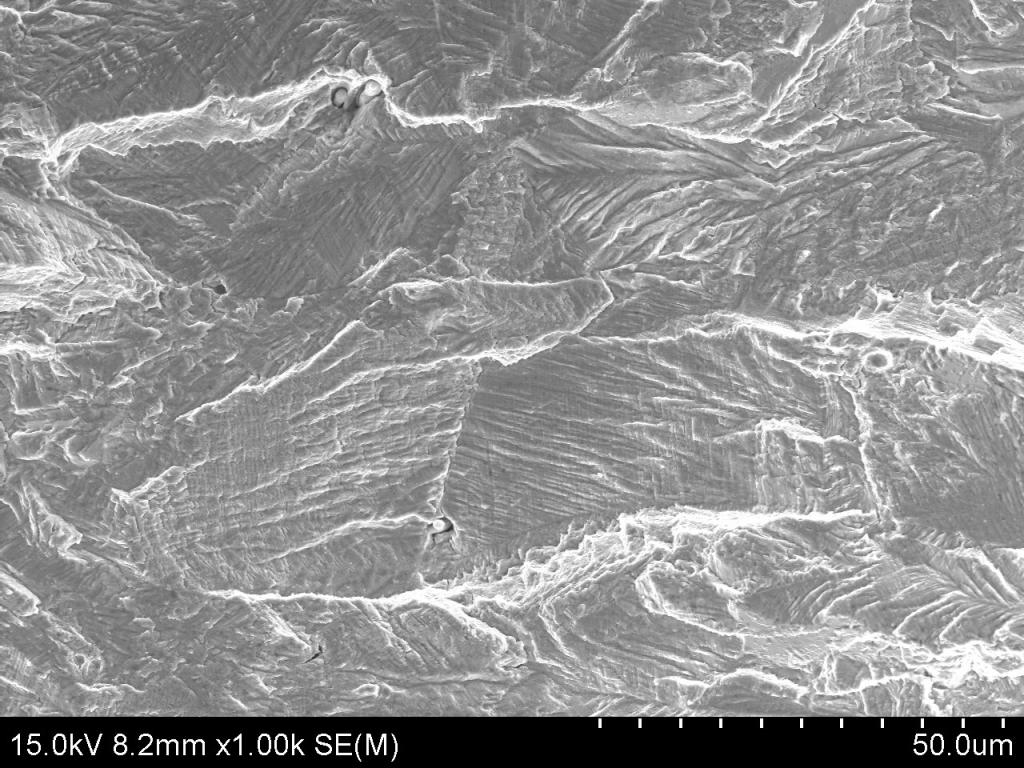

这是几张高锰孪晶诱发塑性钢的疲劳断口SEM，我现在看着像是准解理断裂模式。可我也不是很确定，请大家帮忙分析一下这几张断口扫描图。 23.jpg  24.jpg  25.jpg  26.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 百宝箱 |
» 猜你喜欢
不自信的我
已经有5人回复
-
磺酰氟产物，毕不了业了！
已经有4人回复
-
论文终于录用啦！满足毕业条件了
已经有16人回复
-
投稿Elsevier的杂志（返修），总是在选择OA和subscription界面被踢皮球
已经有8人回复
h6809535
木虫 (小有名气)
- 应助: 20 (小学生)
- 金币: 1972.9
- 散金: 202
- 红花: 47
- 帖子: 207
- 在线: 170.8小时
- 虫号: 1041160
- 注册: 2010-06-13
- 性别: GG
- 专业: 金属材料的力学行为
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
xiaoshengmph: 金币+5, ★★★很有帮助, 谢谢您的帮助！ 2013-01-16 16:43:53
感谢参与，应助指数 +1
xiaoshengmph: 金币+5, ★★★很有帮助, 谢谢您的帮助！ 2013-01-16 16:43:53
| 楼主你好，我是做铝合金疲劳的，我观察的断口多为塑性，有明显的疲劳条纹！你的断口形貌我在这里说一下自己的看法，首先是放大倍数，你应该给出来是多大的！第二，你说你的钢是塑型钢，那么发生解理断裂的可能性就小了！第三，你图中的那些类似河流花样的条纹，到底是河流花样还是疲劳条带，疲劳条带应该是更加整齐，而且方向接近的！你需要在更高的倍数下进行确认！但是楼主的照片其实很有意思，孪晶诱发的疲劳裂纹在图24中间部分体现的很明显，在一条晶界的两边存在几乎完全对称的条纹，从这一些特点以及试样的受力情况来看，我更倾向于认为你的材料不是准解理断裂！你还需要去查查成分接近的刚才疲劳断口形貌！再做决定！ |
2楼2013-01-15 21:49:40
