应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » 疲劳试样观察裂纹萌生前处理
261/3返回列表123下一页
查看: 2028  |  回复: 25
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

9929

金虫 (小有名气)

[求助] 疲劳试样观察裂纹萌生前处理 已有6人参与

从文献和小木虫论坛上得知，观察疲劳试样的裂纹萌生情况需要对试样进行表面抛光，但是我的试样尺寸大：200mm×25mm，没有办法进行机械抛光，如果用电解抛光的办法对是试样是否会有影响？请教，还有其他方法能够清晰的观察裂纹萌生情况吗？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-07-17 14:15:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

engle028

至尊木虫 (知名作家)

脚踏实地

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
9929: 金币+3 2014-07-20 09:34:30
你那么大的试样怎么做裂纹萌生观察实验呢，如果是宏观观察那就不需要抛光
文献上抛光的为了观察裂纹萌生位置和路径与组织或者相的关系 抛光是为了腐蚀
赞一下(1人) 回复此楼
加油，期待一切美好
2楼2014-07-17 20:35:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dashamaogc

银虫 (正式写手)
引用回帖:
17楼: Originally posted by 9929 at 2014-07-21 20:21:53
谢谢，现在准备用小尺寸试样，进行抛光，然后试验裂纹萌生，最后直接放电镜室观察，可行否？...

SEM呗？应该可以的，你试试吧，我见过的裂纹扩展基本都是这样看的，没有什么更好的办法，不破坏样品的话，就能做准原位了，这样是比较理想的状态。。。。另外有一个SEM-ECC技术，看表面的，在别人文章里面看过，看表面效果是比较好的，你可以查查相关文献。。。。

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

9929
东北大学材料学
18楼2014-07-21 23:01:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雨露晨滴

木虫 (正式写手)
磨抛之后电镜下会看得很清楚，不过楼主这试样太大了

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
20楼2014-07-21 23:34:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

szqi_75

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
9929: 金币+2 2014-07-22 19:53:48
引用回帖:
14楼: Originally posted by 9929 at 2014-07-20 21:21:03
我想可以先做出裂纹萌生，然后用高倍显微镜观察宏观裂纹萌生位置，再把裂纹萌生位置切下来，再用电镜看，这样行不行？...

一般都这样做呀,只是在做之前要将试样打磨,抛光,再去做裂纹萌生.这样就可以直接去显微镜观察看了.
赞一下(1人) 回复此楼
123
24楼2014-07-22 17:19:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
个人认为看裂纹萌生情况貌似不需要对试样进行表面抛光吧，抛光了反而无法进行分析了。因为抛光会把各种疲劳裂纹的特征给淹盖掉了。
赞一下 回复此楼
3楼2014-07-18 21:21:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qspan

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
是不是可行，别人说的不一定对！你一定要先去试试
赞一下 回复此楼
4楼2014-07-19 09:24:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

windrider_mm

木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
抛光是为了没有应力集中，让裂纹萌生是随机的，和观察裂纹似乎没啥关系吧

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
5楼2014-07-19 09:35:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dashamaogc

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
直接观察外表面的裂纹萌生是不能抛光的，抛光把微裂纹抛掉了咋办？？小裂纹腐蚀大了，那还是原始裂纹吗？？要抛光的是因为表面氧化层太厚或者其他原因导致裂纹无法直接观察而做的很无奈的处理，会破坏原始形貌。。。。做试验你要明白自己的目的呀

[ 发自小木虫客户端 ]
赞一下 回复此楼
东北大学材料学
6楼2014-07-19 14:39:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dashamaogc

银虫 (正式写手)

【答案】应助回帖

★ ★ ★
9929: 金币+3 2014-07-20 09:56:36
额，还有。。。。疲劳试验前的抛光是为了去应力，所以禁止机械打磨与机械抛光最终抛光必须是电解或者化学轻腐蚀，当然如果你不观察表面而关注内部，一般的影响不大和材料本身有关系

[ 发自小木虫客户端 ]
赞一下 回复此楼
东北大学材料学
7楼2014-07-19 14:45:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

9929

金虫 (小有名气)
引用回帖:
2楼: Originally posted by engle028 at 2014-07-17 20:35:26
你那么大的试样怎么做裂纹萌生观察实验呢，如果是宏观观察那就不需要抛光
文献上抛光的为了观察裂纹萌生位置和路径与组织或者相的关系 抛光是为了腐蚀

就是想观察裂纹的萌生位置和走向，看到也有不跑光，直接做细砂纸磨光的，这样也能用SEM看裂纹萌生？
赞一下 回复此楼
8楼2014-07-20 09:32:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

9929

金虫 (小有名气)
引用回帖:
3楼: Originally posted by peterflyer at 2014-07-18 21:21:01
个人认为看裂纹萌生情况貌似不需要对试样进行表面抛光吧，抛光了反而无法进行分析了。因为抛光会把各种疲劳裂纹的特征给淹盖掉了。

是在实验前抛光，对裂纹应该没有影响
赞一下 回复此楼
9楼2014-07-20 09:33:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

9929

金虫 (小有名气)
引用回帖:
6楼: Originally posted by dashamaogc at 2014-07-19 14:39:54
直接观察外表面的裂纹萌生是不能抛光的，抛光把微裂纹抛掉了咋办？？小裂纹腐蚀大了，那还是原始裂纹吗？？要抛光的是因为表面氧化层太厚或者其他原因导致裂纹无法直接观察而做的很无奈的处理，会破坏原始形貌。。。 ...

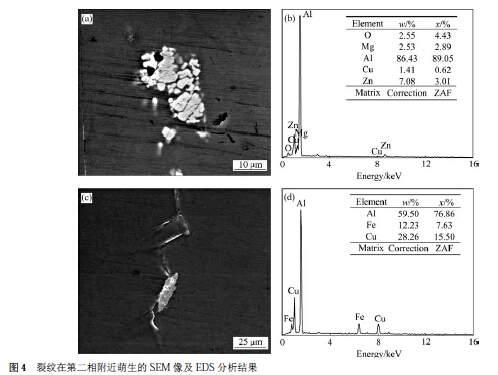

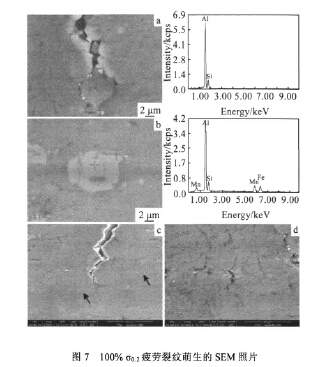

那我想问一下下面这种图是怎么获得的，分析表面裂纹萌生位置，应该是在实验前就对试样进行了处理，然后一定周次之后裂纹萌生，用扫描电镜和能谱分析了萌生位置。如果前期不进行处理，试样表面会有氧化层和其他干扰，如果不抛光，要不要打磨到光亮？
疲劳试样观察裂纹萌生前处理


疲劳试样观察裂纹萌生前处理-1
赞一下 回复此楼
10楼2014-07-20 09:55:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 9929 的主题更新
261/3返回列表123下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[硕博家园] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 1rx34o113h 2026-05-23 3/150 2026-05-24 17:41 by 0i3mu4vkjz
[基金申请] 评审有感 +16 popular289 2026-05-18 27/1350 2026-05-24 17:34 by hhs666
[硕博家园] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +4 hvkbtfonbv 2026-05-23 4/200 2026-05-24 17:21 by 75ui6h7z2t
[博后之家] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 hvkbtfonbv 2026-05-23 3/150 2026-05-24 17:10 by 75ui6h7z2t
[考研] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 a2tycdlnq1 2026-05-23 5/250 2026-05-24 16:21 by hhx1yx9evi
[论文投稿] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 a2tycdlnq1 2026-05-23 4/200 2026-05-24 16:16 by hhx1yx9evi
[基金申请] 河北省自然科学基金 +6 Peterchao 2026-05-18 9/450 2026-05-24 16:02 by 130067131
[硕博家园] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +4 pmo95bazuy 2026-05-23 8/400 2026-05-24 15:56 by 1uy1ht2y9r
[教师之家] 某211大学教师把个人教师官方主页改成:我跑了我跑了我跑了!官宣跑路！ +4 zju2000 2026-05-21 5/250 2026-05-24 09:35 by songwz
[考博] 26/27申博自荐 10+4 ZXW0202 2026-05-22 9/450 2026-05-24 08:47 by bjvtcliu
[基金申请] 青B发送上会通知了吗 +5 chemBioBro 2026-05-22 7/350 2026-05-23 12:35 by zhuifengzhy
[考博] 博士申请 +3 焦晓明 2026-05-21 3/150 2026-05-23 11:26 by mlc840311
[论文投稿] 投稿求助，期刊 +4 希冀，有书读 2026-05-20 8/400 2026-05-22 10:16 by 希冀，有书读
[文学芳草园] 献血感触 +7 呀呀好傻 2026-05-19 13/650 2026-05-21 20:15 by 呀呀好傻
[基金申请] 国自然评分 +4 无名者登山 2026-05-20 5/250 2026-05-21 16:35 by swuq
[基金申请] 国自然上会要求 +7 无名者登山 2026-05-18 11/550 2026-05-21 15:50 by draco1987
[有机交流] 反应很差，大量原料没有反应 5+3 Mr.Zot 2026-05-19 8/400 2026-05-20 22:19 by Equinoxhua
[考博] 如果工作了想读博，可以边工作边读全日制嘛？ 30+3 铁达火车 2026-05-18 5/250 2026-05-20 09:33 by tfang
[考博] 博士申请 +5 星…… 2026-05-18 6/300 2026-05-18 23:49 by 糊糊涂涂好
[硕博家园] 我在等一个没有答案的答案 +3 Love_MH 2026-05-17 3/150 2026-05-18 02:22 by 竹林孤影
信息提示
关闭
请填处理意见
关闭
