[求助] 帮忙看下断口形貌

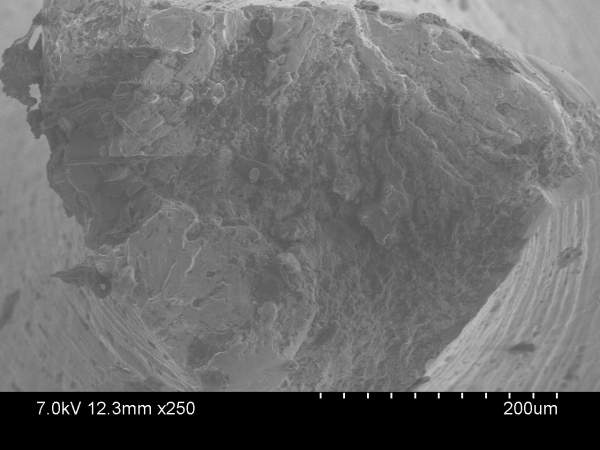

图一为断口全貌，图二为高倍下的断口形貌，该合金为镍钛合金，器械是在高周疲劳下断裂的，帮忙分析下断口形貌，图二中“箭头”指的是什么东西呢？？
2  F1(1)_1.jpg   2  F1(2).jpg
帮忙看下断口形貌
2  F1(1)_1.jpg


帮忙看下断口形貌-1
2  F1(2).jpg
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-06-25 09:58:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bwang12s

铁虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
呗儿呗儿: 金币+1 2013-06-26 09:27:58
很像是疲劳辉纹！你应该指出2是在1的那个位置放大的
赞一下 回复此楼
2楼2013-06-25 14:49:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

keqi8058

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
呗儿呗儿: 金币+1 2013-06-26 09:27:20
呗儿呗儿: 金币+1 2013-06-26 09:27:50
感觉不像，2图右下细看有点疲劳辉纹（很细小的贝壳样的花纹，很浅）的意思，箭头地方有点像粘到脏东西，建议超声清洗一下。如果不是脏东西，可能是晶界上的第二相粒子，因为尺寸较大，如Ti2Ni，或者TiNi3。具体可以能谱一下。
赞一下 回复此楼
3楼2013-06-25 19:47:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shad-hunter

铁杆木虫 (著名写手)

http://scholar.google.com.

【答案】应助回帖

★
感谢参与，应助指数 +1
呗儿呗儿: 金币+1 2013-06-26 09:27:29
第一张看的不太清。第二张照片，应该有沿晶断裂的特征，可以看到明显的裂纹沿着晶界扩展的迹象。
你剪头的那个应该是夹渣物（材料本身含有的）或者脏的东西（切割后被污染），建议你拍照前超声波清洗。
第一：在低倍显微镜下，你应该找下断裂时候的列为萌生处（疲劳源），然后，沿着此疲劳源的方向，开始拍照
第二：在高倍显微镜下，你要从小到大的倍数多拍SEM，重点在疲劳裂纹扩展区和瞬断区拍照，建议你把倍数放大些3000到50000倍，比如右下角，看看是不是有疲劳条带
赞一下(2人) 回复此楼
质疑，理性，实事求是！
4楼2013-06-26 09:18:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shad-hunter

铁杆木虫 (著名写手)

http://scholar.google.com.
3000到5000倍数之间，打错了，不好意思
赞一下 回复此楼
质疑，理性，实事求是！
5楼2013-06-26 09:21:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

keqi8058

金虫 (正式写手)
引用回帖:
4楼: Originally posted by shad-hunter at 2013-06-26 09:18:14
第一张看的不太清。第二张照片，应该有沿晶断裂的特征，可以看到明显的裂纹沿着晶界扩展的迹象。
你剪头的那个应该是夹渣物（材料本身含有的）或者脏的东西（切割后被污染），建议你拍照前超声波清洗。
第一：在低 ...

嗯，低倍时候看裂纹源更容易，高倍用来分析断裂过程的细节和机理。
赞一下 回复此楼
6楼2013-06-26 10:26:36
