[求助] 轴承失效，金相分析菜鸟，今晚通宵奋战，望大侠救助

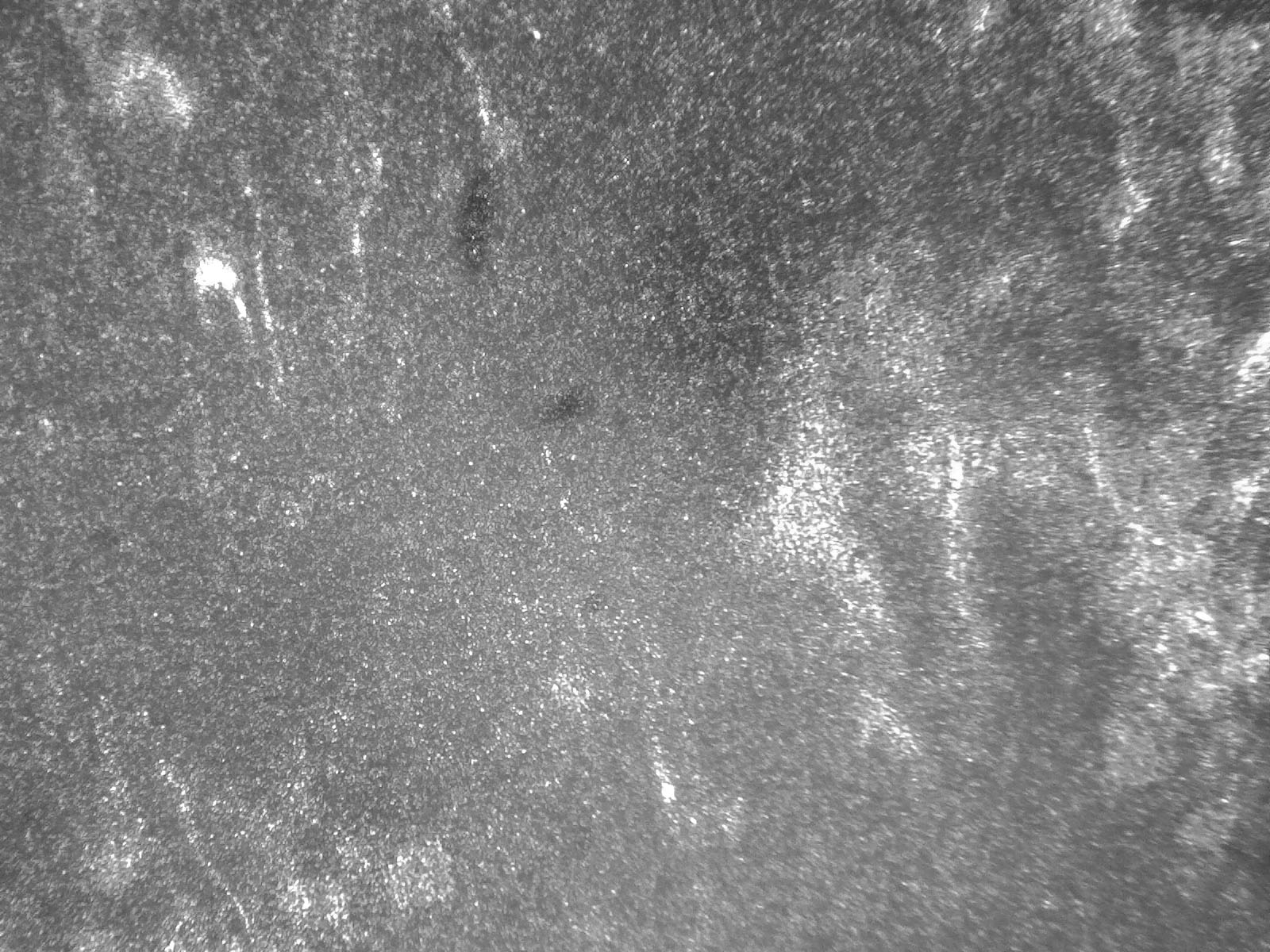

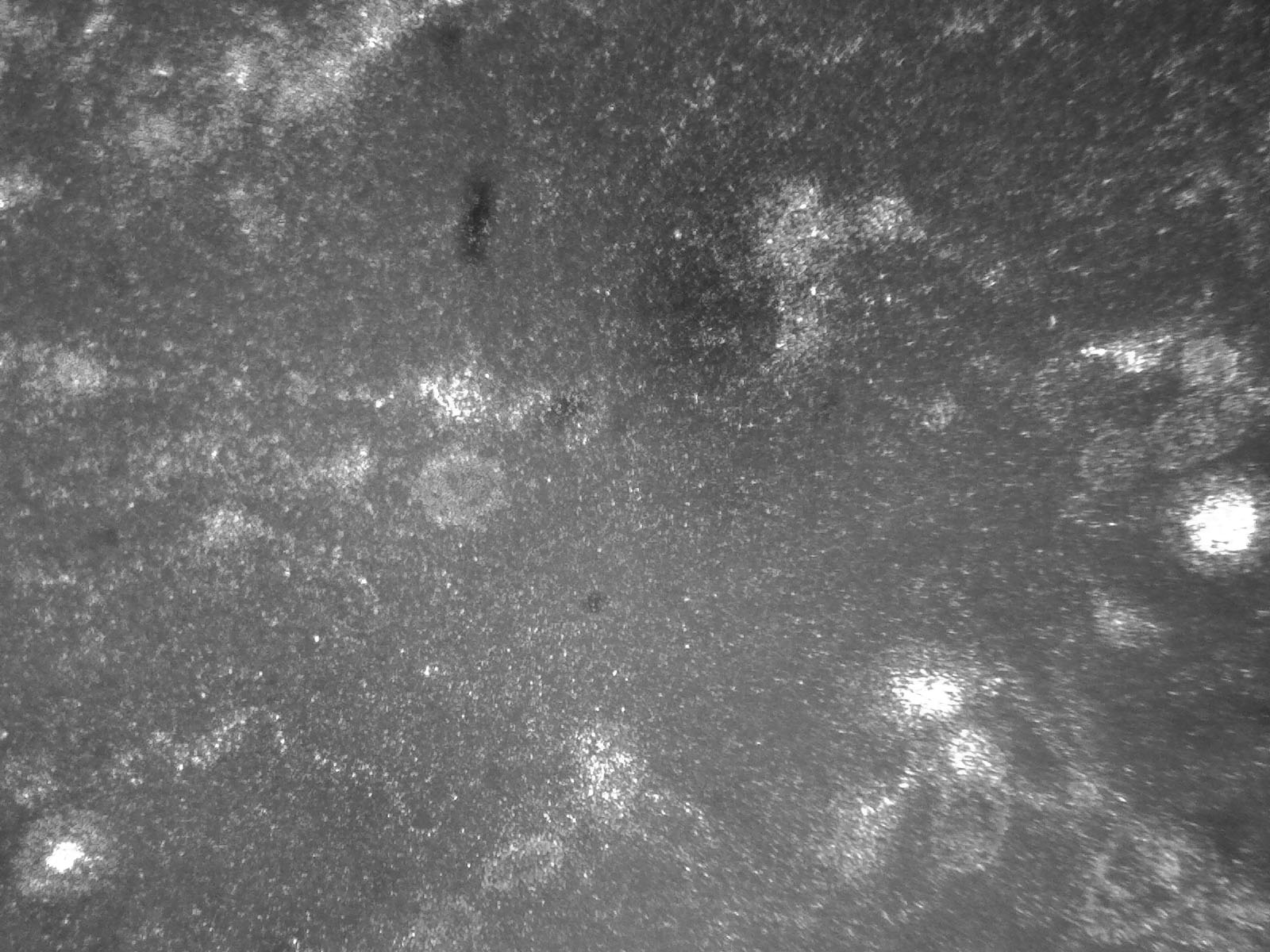

小弟第一次做金相分析，最近收到一个失效轴承，保持架烧断了，前期的外观分析我放附件里了，我自己打磨抛光，腐蚀金相试件，打算学前辈通过金相分析看看这种轴承材料的组织结构，判断材料的性能。我有以下几个问题在线等各位金相牛人回答：
1.通过切割的截面金相组织我可以得到哪些信息？
2.因为时间关系，做轴承钢材的金相应该取哪些部位为重点？正如我所说的失效原因是保持架断裂，应该从材料的哪些方面去考虑。
3.我制备的金相是否有问题，如果有，请各位帮忙指出制备时应该注意的问题；如果没有，希望有牛人可以帮忙分析下这些组织所能得到的信息~

小弟虚心求教，希望各位达人能帮忙，今晚不睡觉了，在线等~（如果需要其他图片的，我可以继续传）







[ Last edited by fldr_007 on 2011-9-24 at 01:00 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-09-24 00:57:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

fldr_007(金币+1): 谢谢回帖交流~ 2011-09-24 09:12:44
首先 你得将照片的放大倍数说明  然后说明材料及状态
赞一下 回复此楼
泥鳅——也是鱼！！！
2楼2011-09-24 08:13:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyarthur

木虫 (正式写手)

King

【答案】应助回帖

fldr_007(金币+1): 谢谢回帖交流 2011-09-24 09:20:26
不知道倍数，在这个倍数下晶粒未见异常，最好排一张高倍的附上标尺，以便分析。
赞一下 回复此楼
Arthur
3楼2011-09-24 08:33:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aelei

金虫 (小有名气)

学员

【答案】应助回帖

fldr_007(金币+1): 谢谢回帖交流 2011-09-24 09:29:23
看成分是否符合要求？看组织是否符合要求？
赞一下 回复此楼
交流
4楼2011-09-24 08:53:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fldr_007

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by qlf_126 at 2011-09-24 08:13:01:
首先 你得将照片的放大倍数说明  然后说明材料及状态

放大倍数应该是400*，（可能夹了一两张100*,现在编辑不了了，除了最好一副是轴承外圈截面金相，其他的都是内圈截面金相）具体材料未知，只知道是轴承材料，可能是GCr15.热处理状态似乎是淬火组织。我也是比较其他一些类似的图片得出的。附上我判断的依据：http://www.jxcad.com.cn/topic_899117.html
赞一下 回复此楼
5楼2011-09-24 09:17:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fldr_007

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by yyarthur at 2011-09-24 08:33:22:
不知道倍数，在这个倍数下晶粒未见异常，最好排一张高倍的附上标尺，以便分析。

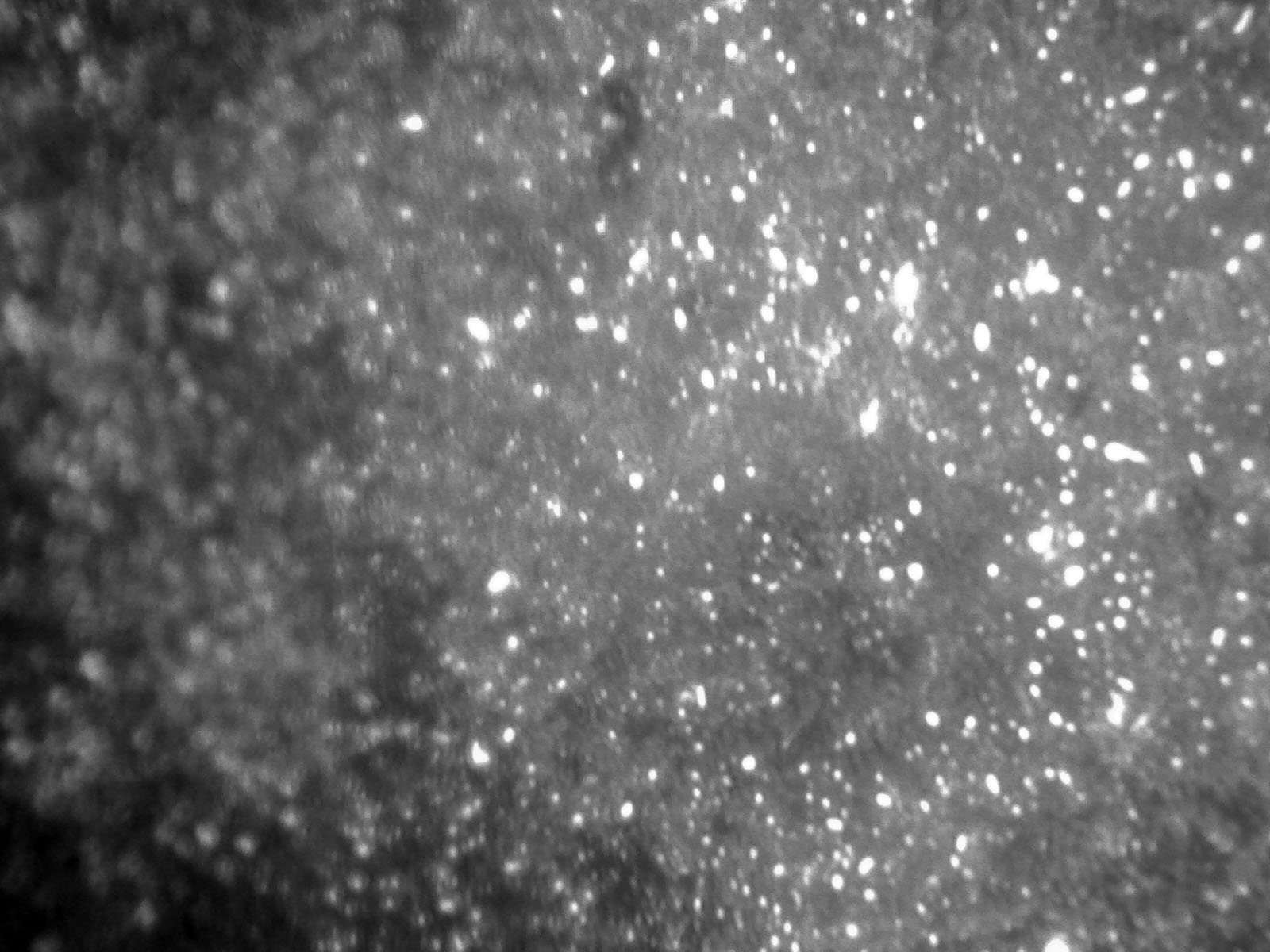

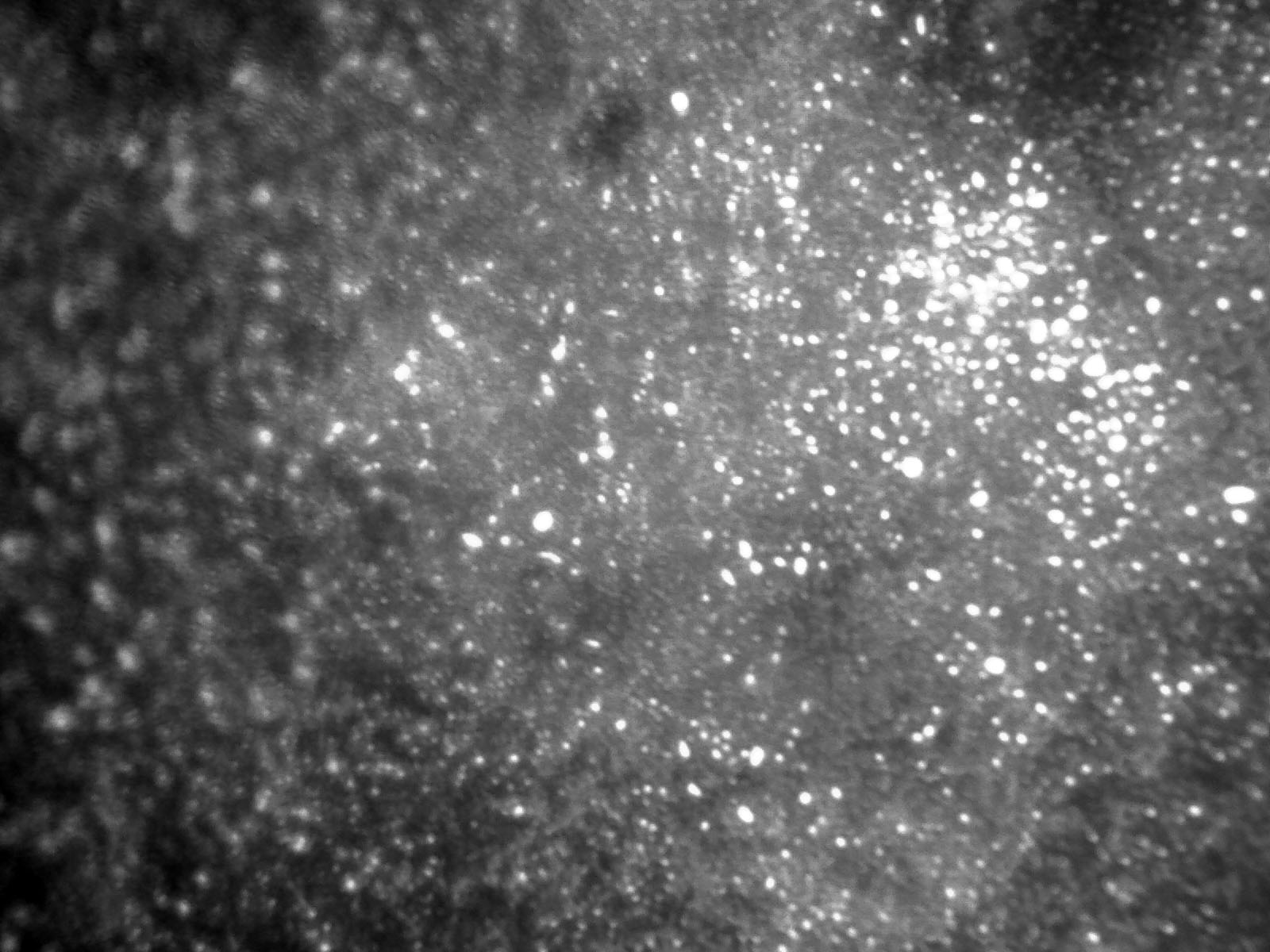

倍数在400*，我这里最高的倍数只能达到800*，但是可能是光镜的分辨率不行，图片拍摄的比较模糊，如图，我只用PS调整了下色阶，超不了1000*了。
赞一下 回复此楼
6楼2011-09-24 09:28:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

★
fldr_007(金币+2): 感谢回帖交流~ 2011-09-24 10:14:32
engle028(金币+1): 感谢参与 2011-09-24 14:47:59
引用回帖:
5楼: Originally posted by fldr_007 at 2011-09-24 09:17:55:
放大倍数应该是400*，（可能夹了一两张100*,现在编辑不了了，除了最好一副是轴承外圈截面金相，其他的都是内圈截面金相）具体材料未知，只知道是轴承材料，可能是GCr15.热处理状态似乎是淬火组织。我也是比较其他 ...

GCr15材料的话  肯定是淬火回火状态！据个人经验组织应该是回火索氏体！
断裂失效  楼主是否可打下硬度  看是不是硬度太大  回火时出现第二回火脆性所致！另：组织还是比较正常的！制样水平有待提高哈！！！嘿嘿……
赞一下(1人) 回复此楼
泥鳅——也是鱼！！！
7楼2011-09-24 10:04:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fldr_007

铁虫 (初入文坛)
引用回帖:
7楼: Originally posted by qlf_126 at 2011-09-24 10:04:01:
GCr15材料的话  肯定是淬火回火状态！据个人经验组织应该是回火索氏体！
断裂失效  楼主是否可打下硬度  看是不是硬度太大  回火时出现第二回火脆性所致！另：组织还是比较正常的！制样水平有待提高哈！！！嘿嘿 ...

谢谢你的建议~保持架的断裂原因似乎是因为高温软化而导致的，并非是太脆的缘故，从附件的外观分析中感觉保持架是烧化了被卡进沟道里的。看起来高温引起的热变形是轴承失效的唯一原因。排除润滑不良的可能性，轴承材料的热处理工艺对热变形有什么影响吗？
赞一下 回复此楼
8楼2011-09-24 10:39:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主
嘿嘿！也跟LZ学习下了！！！轴承材料的热处理工艺对热变形应该没什么影响吧！热处理主要还是对机械性能有较大影响！！！
赞一下 回复此楼
泥鳅——也是鱼！！！
9楼2011-09-24 11:02:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bruzeimr

银虫 (小有名气)

【答案】应助回帖

fldr_007(金币+1): 谢谢回帖交流 2011-09-26 13:58:12
fldr_007(金币+1): 感谢回帖交流~ 2011-11-09 08:19:34
失效分析首先应观察断口，查看裂纹在何位置萌生，是否符合一般的萌生规律。楼主没把断口破坏了吧？？
赞一下 回复此楼
10楼2011-09-24 21:16:35
