[求助] 从镀层的SEM截面上能看出什么信息来吗？

我做了几个试样的SEM截面图，本来想观察不同时间镀层生长的情况的。但不知道该怎么看，高手帮忙解释一下~~
非常感谢！

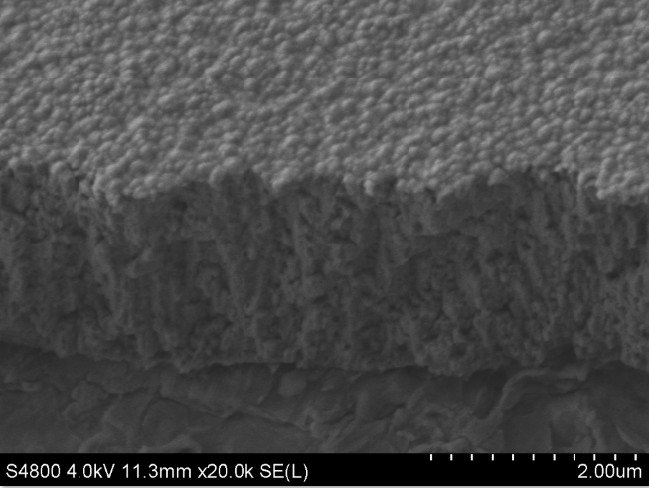

5minNi-Cu

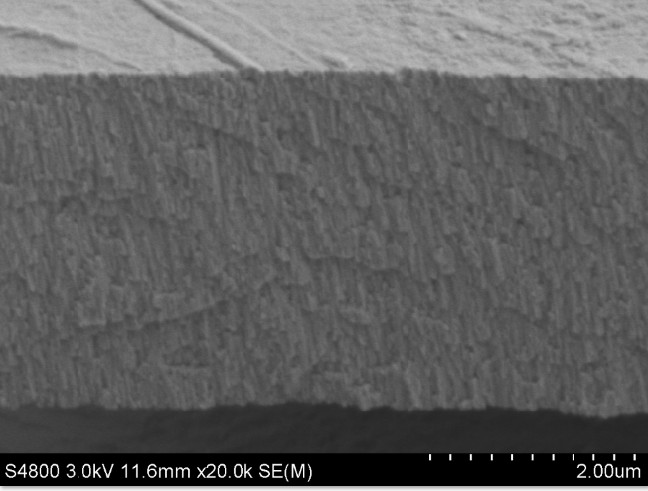

10min Ni-Cu

[ Last edited by yuquanyao on 2011-12-21 at 18:19 ]
回复此楼

» 收录本帖的淘帖专辑推荐

表征与测试分析 磁约束聚变材料相关 电镜分析

» 本帖@通知

@anxianghai7681 @chensijie @comma @Edward617 @gatech @hotday @leeyl @战国时代 @sourbing ... 查看更多

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
每个人都是一个能量源，要勇于向周围传递正能量！
1楼 2011-12-21 18:18:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chensijie

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
yuquanyao(金币+2): 2011-12-22 22:12:55
毛猴(专家考核): 感谢专家的解答！ 2012-02-26 20:13:52
毛猴(金币+1): 感谢专家的解答！ 2012-02-26 20:15:08
交代不清楚，什么材料，用的什么电镀方法？
赞一下 回复此楼
一分耕耘一分收获。
2楼2011-12-21 19:01:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鸵鸟是鸟

新虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
毛猴(金币+1): 感谢交流！ 2011-12-21 19:20:22
yuquanyao(金币+3): ★★★★★最佳答案 2011-12-22 22:13:31
膜的厚度：尽量让界面平齐，如果膜与基体的材料原子序数相差较大可以用背散射像看。否就用二次电子看看。
膜的成分：打个EDS，点分析或者是线分析都是可以的
膜相分析：要是有条件的话可以做个EDSB，这个可以直接把相确定出来。
赞一下(1人) 回复此楼
做最好的复合材料
3楼2011-12-21 19:10:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

★
感谢参与，应助指数 +1
aishan(金币+1): 感谢交流 2011-12-21 20:36:16
yuquanyao(金币+2): ★★★很有帮助 2011-12-22 22:13:08
毛猴(专家考核): 感谢专家的解答！ 2012-02-26 20:14:14
剖面是自然断口，还是液氮冷脆断？最好还是抛光浸蚀看看。或者用SEM-QBSD成像看看成分梯度。
只有断口没有组织形貌，也不知道是否多晶？镀层为何材料？
赞一下(1人) 回复此楼
每天一小步也有新高度
4楼2011-12-21 20:07:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuquanyao

荣誉版主 (知名作家)

小背包

优秀版主优秀版主
引用回帖:
楼: Originally posted by chensijie at 2011-12-21 19:01:11:
交代不清楚，什么材料，用的什么电镀方法？

Ni-Cu-P alloy,电镀。够了吗？
赞一下 回复此楼
每个人都是一个能量源，要勇于向周围传递正能量！
5楼2011-12-21 21:57:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuquanyao

荣誉版主 (知名作家)

小背包

优秀版主优秀版主
引用回帖:
楼: Originally posted by 鸵鸟是鸟 at 2011-12-21 19:10:36:
膜的厚度：尽量让界面平齐，如果膜与基体的材料原子序数相差较大可以用背散射像看。否就用二次电子看看。
膜的成分：打个EDS，点分析或者是线分析都是可以的
膜相分析：要是有条件的话可以做个EDSB，这个可以直 ...

厚度不用了，就那么厚。膜的成分用EDS打了。EDSB是什么？有什么用处？什么检测设备有？
谢谢！
赞一下 回复此楼
每个人都是一个能量源，要勇于向周围传递正能量！
6楼2011-12-21 22:00:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuquanyao

荣誉版主 (知名作家)

小背包

优秀版主优秀版主
引用回帖:
楼: Originally posted by comma at 2011-12-21 20:07:34:
剖面是自然断口，还是液氮冷脆断？最好还是抛光浸蚀看看。或者用SEM-QBSD成像看看成分梯度。
只有断口没有组织形貌，也不知道是否多晶？镀层为何材料？

自然断口，掰断的。我觉得抛光的话看断面就没有用了。
什么是组织形貌？应该是多晶。XRD看过了。镀层为Ni-Cu-P，
能看出什么信息吗？
赞一下 回复此楼
每个人都是一个能量源，要勇于向周围传递正能量！
7楼2011-12-21 22:03:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鸵鸟是鸟

新虫 (小有名气)
★
aishan(金币+1): 感谢交流 2011-12-24 09:25:02
我个人觉得在抛光下打出EDS更加准确些，因为试样时平整的话，特征x射线（用来做EDS的信号）能更好地被探测到。
那个是EBSD，背散射衍射，可以用来看织构、确定相组成。比XRD好用的是它能把形貌和相组成对应上。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

yuquanyao
做最好的复合材料
8楼2011-12-23 19:01:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuquanyao

荣誉版主 (知名作家)

小背包

优秀版主优秀版主
送鲜花一朵
引用回帖:
楼: Originally posted by 鸵鸟是鸟 at 2011-12-23 19:01:01:
我个人觉得在抛光下打出EDS更加准确些，因为试样时平整的话，特征x射线（用来做EDS的信号）能更好地被探测到。
那个是EBSD，背散射衍射，可以用来看织构、确定相组成。比XRD好用的是它能把形貌和相组成对应上。

谢谢！
回复此楼
每个人都是一个能量源，要勇于向周围传递正能量！
9楼2012-02-26 20:00:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ssssss0527

捐助贵宾 (正式写手)
如果要看晶粒的话 应该要抛光腐蚀
如果有FIB的话 用它切出crosssection更好
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

yuquanyao
10楼2012-02-27 04:05:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
