小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 焊接 » 想问一个从这幅金相图上能看出什么？
171/2返回列表12下一页
查看: 5639  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

mingzhizhai

木虫 (正式写手)

[求助] 想问一个从这幅金相图上能看出什么？

母材是Al-Zn-Mg系的，焊缝用的Al-Mg合金焊丝。这是焊缝中心的组织。
感觉晶粒也太大了。都200-300微米了？
由于腐蚀晶界没有效果，就用强酸腐蚀的晶粒。感觉好难看。
还有这种晶粒的形态叫什么？树枝晶？
感觉好怪。
麻烦高手帮着解答一下。
还有个问题。这个区域扫描电镜的时候为什么这么多洞呢？
谢谢！！！

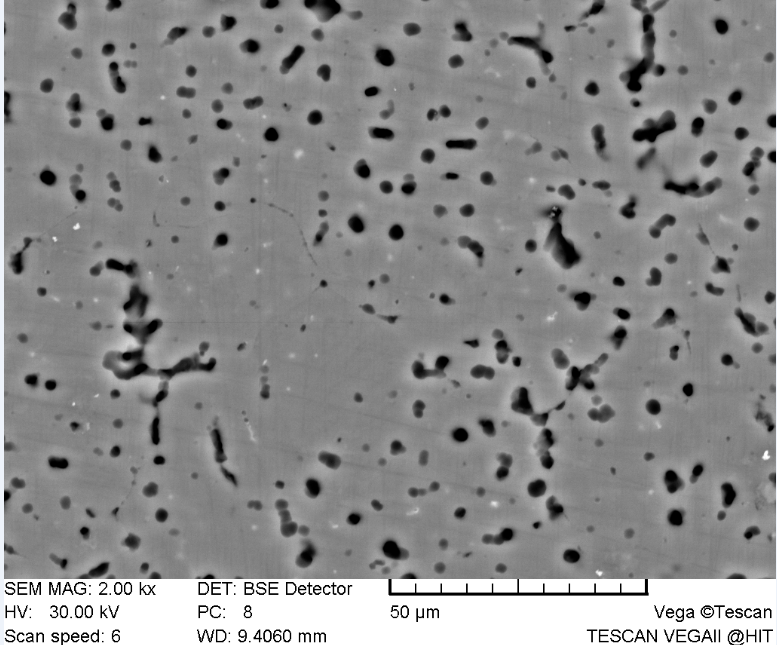

扫描电镜

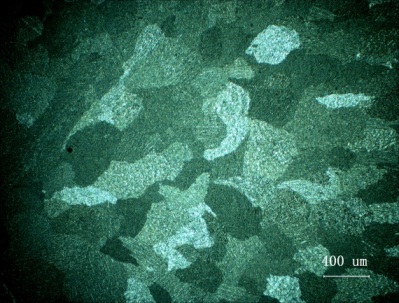

金相
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
不错，真不错，还真不错呢
1楼 2012-03-13 21:12:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

qlf_126

至尊木虫 (知名作家)

优秀版主
★
engle028(金币+1): 感谢交流 2012-03-14 16:23:17
引用回帖:
4楼: Originally posted by mingzhizhai at 2012-03-14 14:52:23:
恩。应该有问题。应该是等轴晶的。
sem上的洞感觉好像是第二相强化质点脱落造成的。可能与机械抛光有光。
忘了说了，金相图是50倍的。确实除了晶粒之外看不到任何形态。

被LZ坑着啦！
50倍的金相啊！50倍出了看宏观缺陷用  目前俺是没啥用的！
希望LZ好好学习下金相啊！一般100倍下看晶粒度，400或是500看金相！
赞一下(1人) 回复此楼
泥鳅——也是鱼！！！
5楼2012-03-14 15:20:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

qlf_126

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
zhyq8767(金币+1): 感谢交流 2012-03-14 10:10:46
mingzhizhai(金币+3): ★★★很有帮助 2012-03-14 16:30:40
首先说下LZ 的SEM制样肯定有问题！而且晶粒形态没有任何树枝晶的特征！
其次金相照片出了看出不同晶粒之外得不到任何信息！
所有照片应该标出放大倍数！
赞一下 回复此楼
泥鳅——也是鱼！！！
2楼2012-03-14 08:51:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞羽行者

铁杆木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
毛猴(金币+1): 感谢交流！ 2012-03-14 10:10:43
感觉扫描时制样过程有问题，有可能抛光完毕，表面没有清洗干净。
赞一下 回复此楼
天助自助者！
3楼2012-03-14 10:09:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mingzhizhai

木虫 (正式写手)
引用回帖:
2楼: Originally posted by qlf_126 at 2012-03-14 08:51:39:
首先说下LZ 的SEM制样肯定有问题！而且晶粒形态没有任何树枝晶的特征！
其次金相照片出了看出不同晶粒之外得不到任何信息！
所有照片应该标出放大倍数！

恩。应该有问题。应该是等轴晶的。
sem上的洞感觉好像是第二相强化质点脱落造成的。可能与机械抛光有光。
忘了说了，金相图是50倍的。确实除了晶粒之外看不到任何形态。
赞一下 回复此楼
不错，真不错，还真不错呢
4楼2012-03-14 14:52:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mingzhizhai

木虫 (正式写手)
引用回帖:
5楼: Originally posted by qlf_126 at 2012-03-14 15:20:06:
被LZ坑着啦！
50倍的金相啊！50倍出了看宏观缺陷用  目前俺是没啥用的！
希望LZ好好学习下金相啊！一般100倍下看晶粒度，400或是500看金相！

哈哈，不好意思啊
不过感觉晶粒好大啊。。。。
50倍的时候就这么大了。
也不知道为什么，换了五六种腐蚀液就是腐蚀不出晶界来，然后就用强酸腐蚀了一下晶粒看看。
恩。肯定得恶补金相啊
赞一下 回复此楼
不错，真不错，还真不错呢
6楼2012-03-14 16:30:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liu051

铁杆木虫 (著名写手)

希望之星
我也觉得你清洗不干净，有可能是你抛光留下的，实在不行，你可以打一下能谱就知道黑黑的是什么东西。
赞一下 回复此楼
我是精英，无惧挑战！
7楼2012-03-15 09:06:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

millsxiaoke

木虫 (正式写手)
★
zhyq8767(金币+1): 感谢交流 2012-03-15 09:23:23
HCL HNO3 HF 比例为7：2：1 ，再加一定比例水进行稀释。HCL HNO3 HF 比例为7：2：1 ，再加一定比例水进行稀释。浓度高（加水少）腐蚀时间越短，反之相反。 试试这个。
赞一下 回复此楼
8楼2012-03-15 09:22:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tony0605

金虫 (小有名气)
★
zhyq8767(金币+1): 感谢交流 2012-03-15 09:33:57
新手，个人猜测SEM上的洞会不会是缩松。但如果是缩松的话应该出现枝晶，但又看不出枝，矛盾了。建议楼主放大金像倍数继续观察。
赞一下 回复此楼
9楼2012-03-15 09:28:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Yunlifei

铜虫 (初入文坛)
引用回帖:
9楼: Originally posted by Tony0605 at 2012-03-15 09:28:01:
新手，个人猜测SEM上的洞会不会是缩松。但如果是缩松的话应该出现枝晶，但又看不出枝，矛盾了。建议楼主放大金像倍数继续观察。

树枝晶和缩孔有什么关系？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
10楼2012-03-15 23:16:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
