[求助] icem网格划分边界问题 已有1人参与

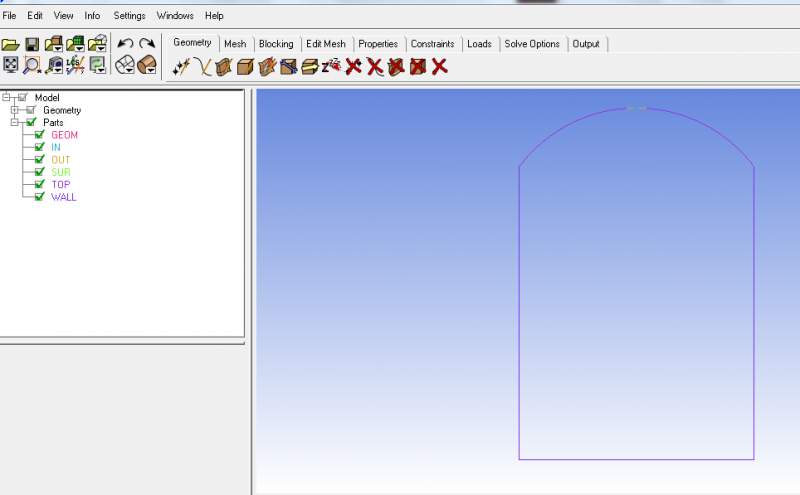

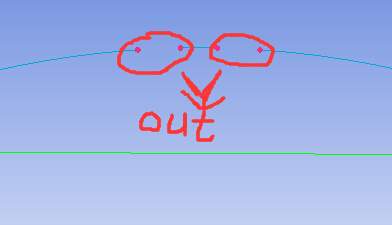

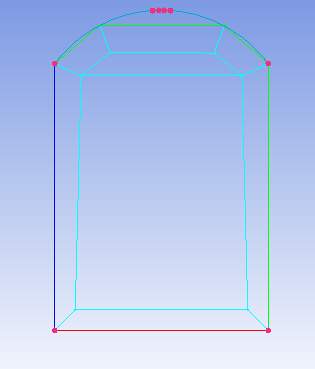

这是一个油罐的二维图   上面分别设置的进口和出口  为什么导入到fluent以后   进口和出口边界找不到了   还有我想只对上面半圆形区域划分c-block  为什么下面方形区域也会跟着一起划o-block  求高手指点  多谢

icem网格划分边界问题


icem网格划分边界问题-1


icem网格划分边界问题-2


icem网格划分边界问题-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-01-21 14:01:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lupin626

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
油气回收: 金币+5, ★有帮助, 用2d相对 来说简单一点吧 嗯 后来弄好了 之前没有关联正确导致没有边界 谢谢 还有一个问题 我现在已经计算出气液界面的体积分数 现在准备计算油罐内的气体浓度 由液体挥发 请问怎么捕捉气液界面添加质量源项 是不是必须要用udf 2015-02-01 09:19:34
首先你为什么不做3D的模型，用2d计算？块与块之间是联系的，C型剖分如果你点的面没有切开，肯定是一起出现O型剖分。导入后如果没有边界的话，建议在网格存档的时候选取单独的面再进行边界设置。进口的出口的part在2d中最好连point也一起加入进去。个人经验，希望对你有帮助。
赞一下 回复此楼
2楼2015-01-21 20:33:34
