[求助] 新手求助： Gambit 网格划分问题 两个不同区域不同网格密度的划分

模拟太阳能蓄热墙
想要分别研究空气夹层内的流动情况和温度场分布以及房间内的流动情况和温度场分布，但是这两个区域的几个尺度相差较大，空气间层厚度仅为10cm，而房间面积有十几平方，因此要采用不同密度的网格，请问如何划分，如果是分别画六面体体网格，选用不同的spacing,画出来的在交界面上是不是不连续的？（房间内部和蓄热墙的空气夹层形状都很规则，都可以用六面体网格）

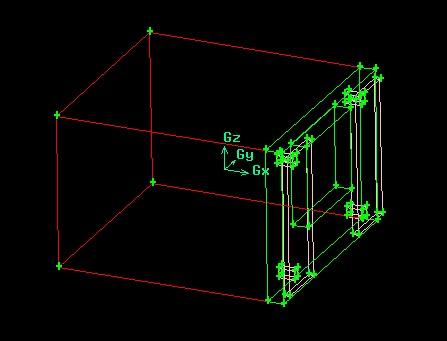

红色选中的是房间内部，粉色选中的是两个蓄热墙，绿色的是墙体和窗户（暂时先不考虑）空气从下进风口从室内穿过墙体进入空气间层，在里面被太阳能加热后从上出气口重新进入室内。[img]http://file:///C:/Users/e/AppData/Roaming/Tencent/QQ/Temp/I~JJ8)YU[3JJMH_OHV6@1FL.jpg[/img]

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-12-12 16:34:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
Ewares: 金币+2, ★有帮助 2012-12-12 19:03:21
xiegangmai: 金币+2, 谢谢参与 2012-12-12 21:25:03
交界面的网格肯定是一样的，因为只有一个平面
你需要注意的就是对网格的过渡性进行很好的控制
赞一下 回复此楼
我要奋斗到底
2楼2012-12-12 17:02:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ewares

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 5超7 at 2012-12-12 17:02:13
交界面的网格肯定是一样的，因为只有一个平面
你需要注意的就是对网格的过渡性进行很好的控制

如何控制呢？能不能就是在交界面划分比较小的网格，比如spacing是0.02，然后在房间那一面用0.02的整数倍作为步长比如0.1，这样画出来的网格是不是连续的呢，还有就是如果可以的话如何操作呢？
还有一个问题就是下面那两个进气口相对于蓄热墙的空气间层来说是进气口，可是相对于房间来说就是出气口了，上面那两个也是一样，想问下边界条件如何设置，是设置压力进口呢还是别的什么？
赞一下 回复此楼
3楼2012-12-12 17:16:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
3楼: Originally posted by Ewares at 2012-12-12 17:16:13
如何控制呢？能不能就是在交界面划分比较小的网格，比如spacing是0.02，然后在房间那一面用0.02的整数倍作为步长比如0.1，这样画出来的网格是不是连续的呢，还有就是如果可以的话如何操作呢？
还有一个问题就是下 ...

这只有你尝试了才知道
赞一下 回复此楼
我要奋斗到底
4楼2012-12-12 20:04:51
