[交流] ICEM网格划分问题 已有9人参与

小弟最近在做高速列车的外流场仿真，用的ICEM划分网格，现在有点迷茫的是，我应该对计算域（包括列车在内）整体进行块划分，不断切割得到结构六面体网格，还是对计算域和列车分别划分不同类型的网格，但又怕最后两者的兼容问题。求高手指点。
另外，如果分开划分，是不是需要设定不同的part或体啊？

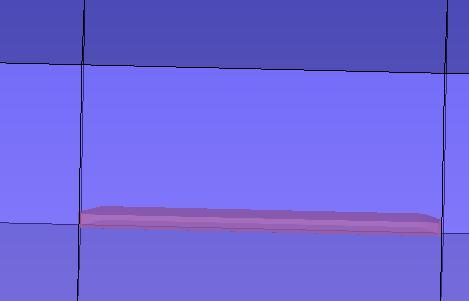

红色为高速列车
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
有容乃大！
1楼 2012-04-22 20:09:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+1, 谢谢参与！ 2012-04-25 22:48:09
只是模拟外流场的话，列车本身不用画网格吧
赞一下 回复此楼
2楼2012-04-22 20:13:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+1, 鼓励讨论交流！ 2012-04-23 22:54:15
是空气动力学吗？感觉外面肯定是要划分网格的，列车的话，外表面划分一下面网格就可以了把！
赞一下 回复此楼
我要奋斗到底
3楼2012-04-22 22:28:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

planet5460

铜虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
不是很懂，呵呵，等答案
赞一下 回复此楼
4楼2012-04-23 10:21:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxbok1979

木虫 (小有名气)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+2, 鼓励讨论交流！ 2012-04-23 22:54:25
主要看你想做到什么程度，是否一定要结构网格？是否考虑转向架、连接部位、受电弓等？还是简化处理，不考虑上述部位，除了车头其他地方很规则？如果考虑上述三个部位，那么很不幸的告诉你，很难；单一个转向架，一个新手没一个月估计画不出来。另外看你的计算域也看不出是列车啊，能否给张放大的图！我也在做高速列车，有什么问题可以拿出来讨论。
赞一下 回复此楼
SILENCEISALSOAWAYTOLEARN
5楼2012-04-23 11:44:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whcjordan123

金虫 (小有名气)
我也没具体列车车头的建模数据，那个列车模型是简化过的。只是用来先做个定性的分析，作为验证仿真是否正确的判断条件！我做的是高速列车对声屏障的空气动力分析！
赞一下 回复此楼
有容乃大！
6楼2012-04-23 12:27:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

belindaaizhu

金虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+1, 谢谢参与！ 2012-04-23 22:54:35
分开划分比较好，因为你的计算域和列车的是两个Body。最后整合成一个网格就好了。关于车对声速屏蔽的空气动力学问题重点应该在列车上设置边界吧。不知道对你有没有帮助，只是交流一下。
赞一下 回复此楼
7楼2012-04-23 17:08:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bgdwfbb

木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+1, 谢谢参与！ 2012-04-25 22:48:27
如何划分网格，取决于你用哪种动网格方法模拟。但是不管怎么样，都是六面体网格比较好。
赞一下 回复此楼
8楼2012-04-24 09:11:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxbok1979

木虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+1, 鼓励讨论交流！ 2012-04-25 22:48:37
引用回帖:
6楼: Originally posted by whcjordan123 at 2012-04-23 12:27:18:
我也没具体列车车头的建模数据，那个列车模型是简化过的。只是用来先做个定性的分析，作为验证仿真是否正确的判断条件！我做的是高速列车对声屏障的空气动力分析！

像是你说的这样，单个车体模拟可以不用动网格，当计算隧道运行，交汇等情况时采用，这类动网格是最简单的刚体运动，在fluent中用 laying 即可，至于网格类型 没有限制
赞一下 回复此楼
SILENCEISALSOAWAYTOLEARN
9楼2012-04-24 09:49:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csuperfect

木虫 (著名写手)
block处理，你这个还是相对比较简单的！不过对于新手还是有点难度！
赞一下 回复此楼
flying
10楼2012-04-24 13:42:57
