[交流] 求助 gambit中网格划分问题

各位大侠，
  我刚刚用gambit，我现在想用它做一个反应器的模拟。

  这个反应器就是一个圆筒， 里面还有一个直径小一些的挡板小圆筒，高度却只有这个反应器圆筒的一半，请问我应该怎么去设计这个几何结构呢？

  是先画一个大圆筒，然后再从中减去这个小圆筒板吗？不过，我自己觉得这样不行，如果减去，那就意味着 减去的体积就没有流体了，实际上是有流体流过的。

如果我只用一个圆筒表示，那这个挡板又如何表示出来呢？

请各位多多指教，如果有这方面的资料，请不吝赐教。

万分感谢。

[ Last edited by dolphin2008 on 2011-7-13 at 20:37 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-07-13 20:35:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖
dolphin2008(金币+1): 是的，就是有挡板，担当板厚度可以忽略的那种，any ideas?tks 2011-07-14 07:24:26
你是想把小圆筒做成无厚度的吗？
赞一下(1人) 回复此楼
2楼2011-07-13 21:27:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqqllqq1

新虫 (初入文坛)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
xiegangmai(金币+1): 鼓励讨论交流！ 2011-07-13 23:18:26
dolphin2008(金币+1): 谢谢，那这样做，和我直接用一个圆筒做，有什么区别呢？可详细回答点吗？ 2011-07-14 07:25:35
先画大圆筒，再减去小圆筒，然后在原小圆筒的位置补一个小圆筒
赞一下(2人) 回复此楼
3楼2011-07-13 22:55:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dolphin2008

金虫 (小有名气)
引用回帖:
Originally posted by dolphin2008 at 2011-07-13 20:35:42:
各位大侠，
  我刚刚用gambit，我现在想用它做一个反应器的模拟。

  这个反应器就是一个圆筒， 里面还有一个直径小一些的挡板小圆筒，高度却只有这个反应器圆筒的一半，请问我应该怎么去设计这个几何结构呢？ ...

补充一下：

  挡板小圆筒的主要作用，就是限制在反应器内的流动方向，其厚度可以忽略。

  就是说，既能反映出实际的情况，又能可以做出网格的划分。


  刚才看到 有位大侠补充说，先减去挡板圆筒，然后再添加，那减去挡板体积之后就是一个体积volume.1，然后再补充一个体积volume.2， 那这两个体积 需不需要在后来 在 合并呢？
  合并之后，和之前只有一个圆筒反应器的主要区别在哪里？

  如果我要做网格划分的话，是不是意味着我减去之后 就会产生一个wall,那我在定义边界时就可以规定wall?

  请多解释，我现在疑惑重重。

谢谢。
赞一下 回复此楼
4楼2011-07-14 07:32:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
臭水沟(金币+1): THANKS FOR YOUR HELP~~ 2011-07-14 13:11:25
引用回帖:
Originally posted by dolphin2008 at 2011-07-13 20:35:42:
各位大侠，
  我刚刚用gambit，我现在想用它做一个反应器的模拟。

  这个反应器就是一个圆筒， 里面还有一个直径小一些的挡板小圆筒，高度却只有这个反应器圆筒的一半，请问我应该怎么去设计这个几何结构呢？ ...

记得用gambit可以做，但是对gambit不熟，操作了一下，也不知道怎么做，

在ICEM里边倒是可以实现。
赞一下(2人) 回复此楼
5楼2011-07-14 10:25:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zenghaiyang

新虫 (初入文坛)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
臭水沟(金币+1): THANKS FOR YOUR HELP~~ 2011-07-14 13:11:39
dolphin2008(金币+1): 谢谢交流 2011-07-14 19:20:08
问题说的不是很清楚啊 ！可以用三维软件做好导入到gambit里面。另外划分网格的时候定义好边界条件不就行了。
赞一下(2人) 回复此楼
6楼2011-07-14 11:01:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)
★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
臭水沟(金币+3): THANKS FOR YOUR HELP~~ 2011-07-14 13:11:51
dolphin2008(金币+2): 非常感谢，我现在有点思路了，不过我只有gambit,没有ices. 2011-07-14 19:19:22
引用回帖:
Originally posted by dolphin2008 at 2011-07-13 20:35:42:
各位大侠，
  我刚刚用gambit，我现在想用它做一个反应器的模拟。

  这个反应器就是一个圆筒， 里面还有一个直径小一些的挡板小圆筒，高度却只有这个反应器圆筒的一半，请问我应该怎么去设计这个几何结构呢？ ...

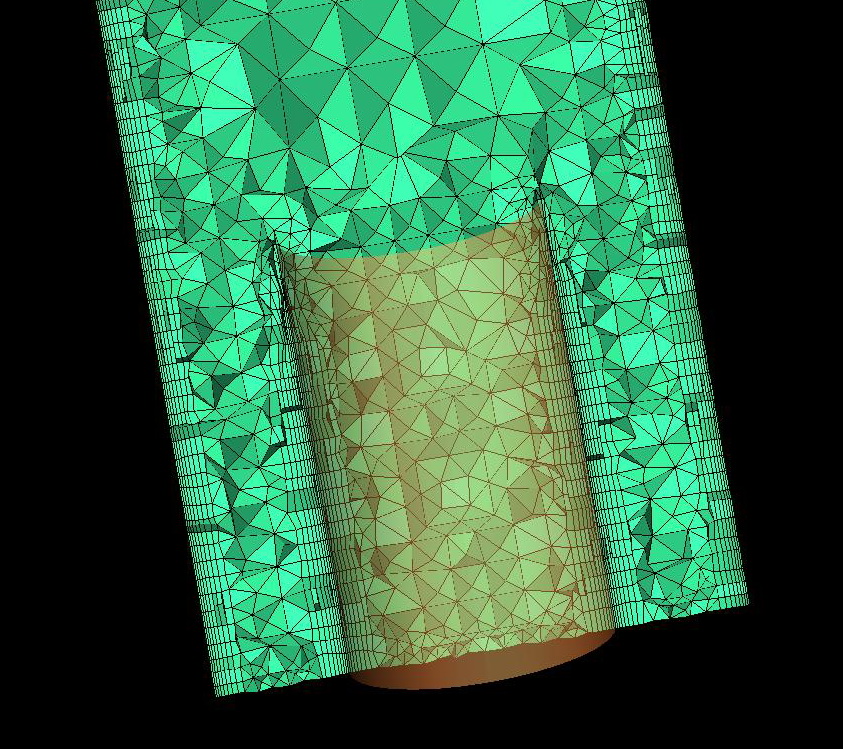

用ICEM给你做个例子看看。
赞一下(2人) 回复此楼
7楼2011-07-14 11:11:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dolphin2008

金虫 (小有名气)
引用回帖:
Originally posted by seaharrier at 2011-07-14 11:11:16:
用ICEM给你做个例子看看。

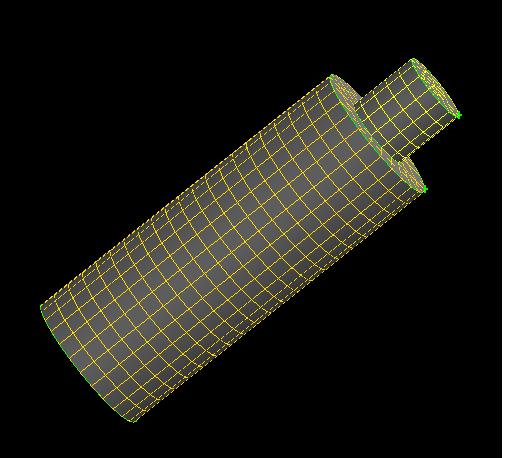

经过自己琢磨，自己终于做出一个如下图所示：


谢谢大家的帮忙。
赞一下 回复此楼
8楼2011-07-14 20:02:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
dolphin2008(金币+1): 啊，这个我忘掉了，我给加上试试，谢谢提醒啊 2011-07-14 21:26:32
臭水沟(金币+1): Thanks for your help ~~ 2011-07-15 11:28:05
引用回帖:
Originally posted by dolphin2008 at 2011-07-14 20:02:04:
经过自己琢磨，自己终于做出一个如下图所示：


谢谢大家的帮忙。



小圆柱抠掉了？
不是有流体流过吗？
赞一下(2人) 回复此楼
9楼2011-07-14 21:19:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dolphin2008

金虫 (小有名气)
引用回帖:
Originally posted by seaharrier at 2011-07-14 21:19:27:
小圆柱抠掉了？
不是有流体流过吗？

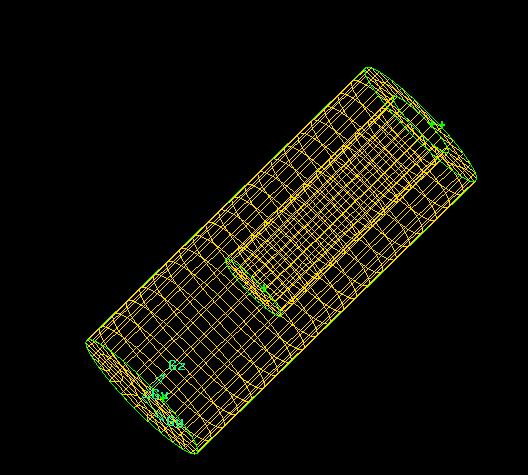

我重新画了一个，现在有这个挡板了：
谢谢 seaharrier的提醒。
赞一下 回复此楼
10楼2011-07-14 21:29:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huhanwei

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你好，想问下你那挡板是怎么处理的？？方便吗
赞一下 回复此楼
11楼2012-09-12 23:22:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Delio111

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问楼主后来是怎么画的呢？我现在在做一个盒子里面装东西的3D，整不出来
赞一下 回复此楼
12楼2013-01-22 20:58:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duoluozl

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我感觉是剪切的时候保留原来的几何体就好 你觉得呢
赞一下 回复此楼
13楼2014-11-05 11:01:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

golf_liu

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
大侠最后采取的策略是挖掉一点圆筒，然后增加一个圆筒吗？菜鸟，求解答
赞一下 回复此楼
14楼2015-01-31 20:05:40
