[交流] 【求助】求助ICEM-CFD中剖分网格问题

请问大侠们，在ICEM-CFD中划分网格，因为要用到sliding mesh要设置interface，但是在ICEM中建立拓补结构时，总是将interface自动合并了，怎么解决？

我试着在一个project里面建立分开的两个模型，分别剖分网格，但是画完网格想把两部分组合起来时，发现不能把模型和网格一起移动。。。因为对ICEM不是很了解，所以操作起来不熟。。。

之所以想用ICEM是因为我的模型里有一些地方存在狭窄的间隙，用Gambit剖分网格的时候总是skewness太大，无法用于fluent计算。。。想利用ICEM自适应的局部加密功能，也不知道能不能解决。。。

说了这么多，还请大侠们帮帮忙啊，十分焦急~
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-03-25 16:52:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)
★
xiegangmai(金币+1): 鼓励讨论交流！ 2011-03-26 09:37:43
shuangqingx(金币+2): 烦请大侠帮忙看看 2011-03-26 11:12:55
引用回帖:
Originally posted by shuangqingx at 2011-03-25 16:52:38:
请问大侠们，在ICEM-CFD中划分网格，因为要用到sliding mesh要设置interface，但是在ICEM中建立拓补结构时，总是将interface自动合并了，怎么解决？

我试着在一个project里面建立分开的两个模型，分别剖分网格 ...

非结构化网格还是结构化网格，

贴个图给大家看看几何构。

ICEM做网格应该还是不错的。
赞一下(1人) 回复此楼
2楼2011-03-26 09:18:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuangqingx

铁杆木虫 (著名写手)
引用回帖:
Originally posted by seaharrier at 2011-03-26 09:18:00:
非结构化网格还是结构化网格，

贴个图给大家看看几何构。

ICEM做网格应该还是不错的。

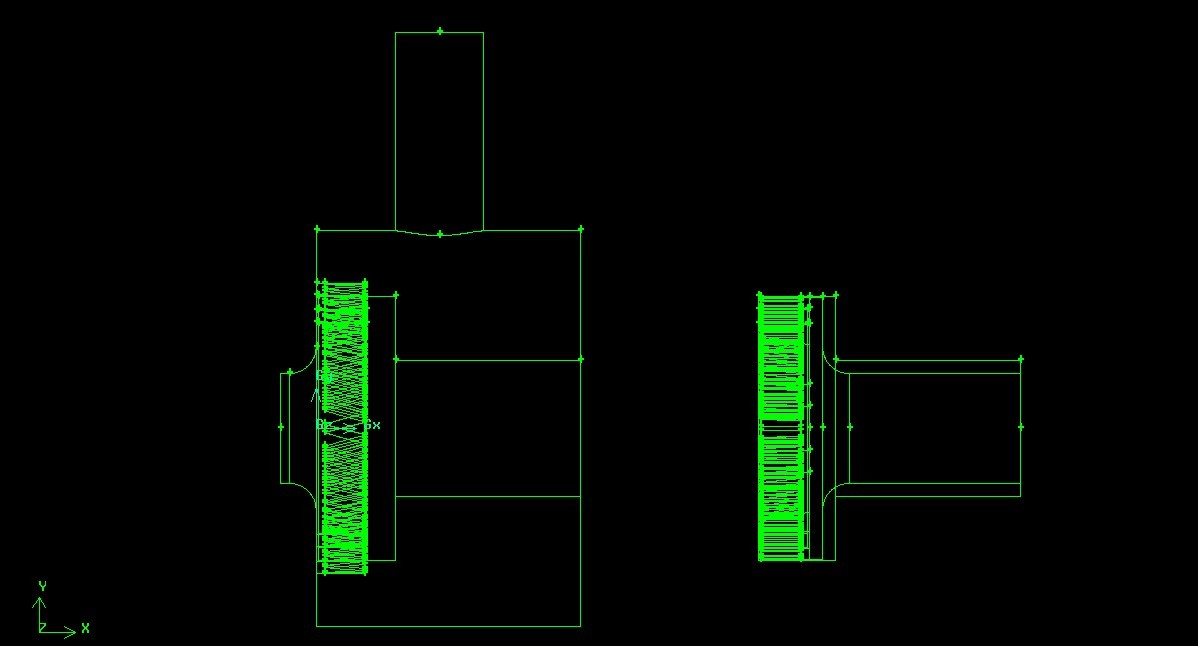

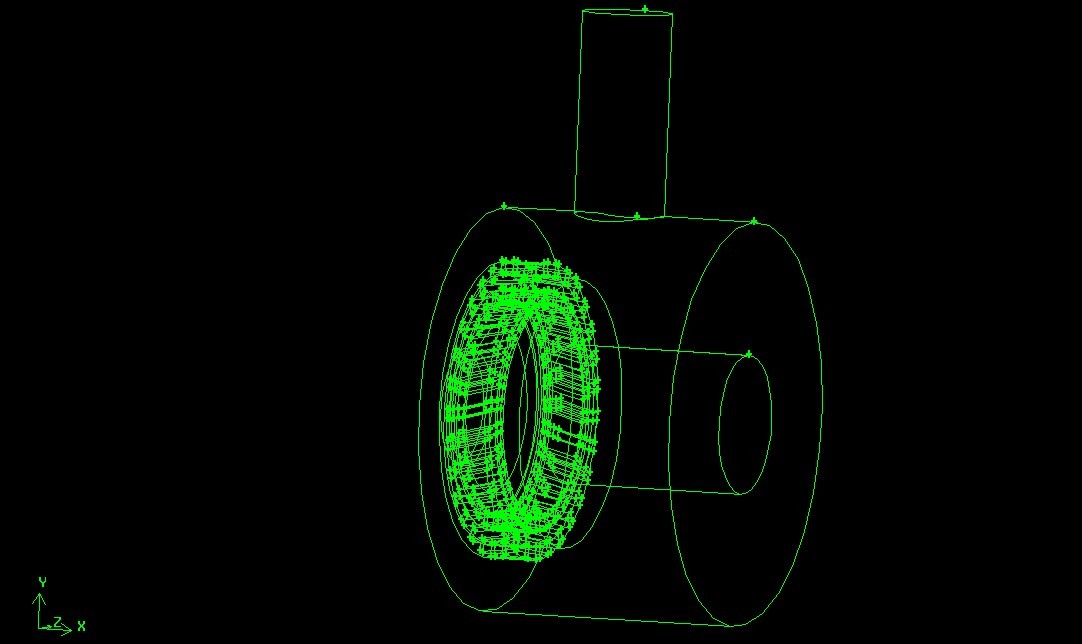

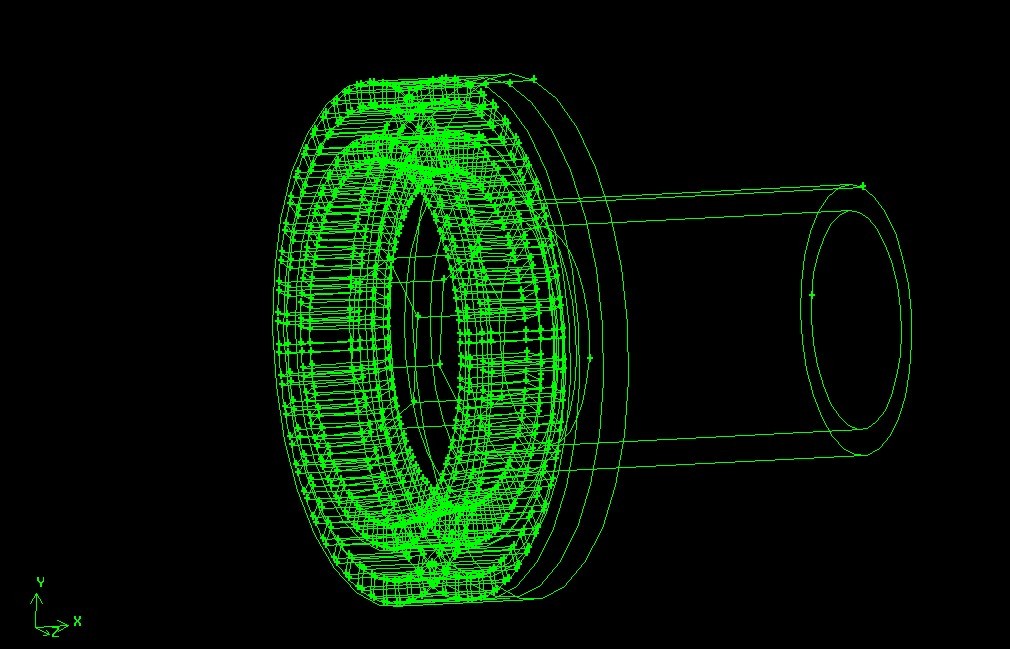

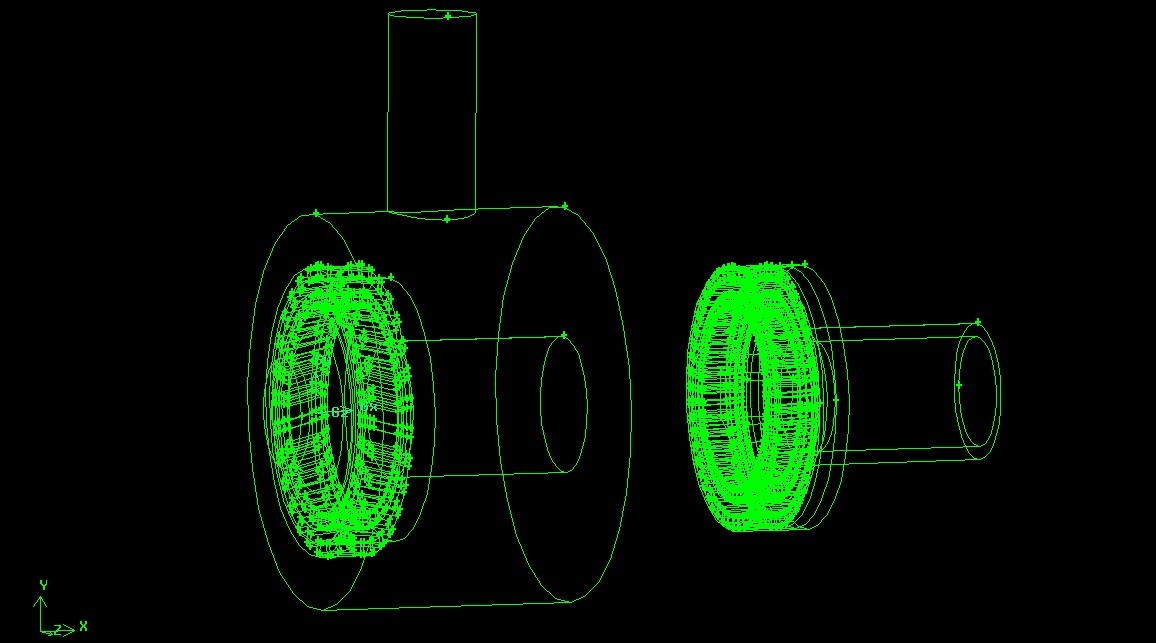

我之前用Gambit导出了几张图，请大家帮忙看看（ICEM还不知道怎么导出图片，分辨率高点。。。顺便教教我呗？）

介绍一下，这个模型大概类似于齿轮泵一样，但是我想在定转子间隙中细分网格，总是不成功。转子上的齿是沿轴向的，而定子上的齿与轴向有15°的夹角。










[ Last edited by shuangqingx on 2011-3-26 at 11:09 ]
赞一下 回复此楼
3楼2011-03-26 11:06:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)
★
xiegangmai(金币+1): 谢谢应助！ 2011-03-26 12:42:19
引用回帖:
Originally posted by shuangqingx at 2011-03-25 16:52:38:
请问大侠们，在ICEM-CFD中划分网格，因为要用到sliding mesh要设置interface，但是在ICEM中建立拓补结构时，总是将interface自动合并了，怎么解决？

我试着在一个project里面建立分开的两个模型，分别剖分网格 ...

你用Fluent还是CFX计算，要是CFX就可以interface一个面就可以，

两个结构套在一起的，分开做没什么问题，在Fluent里边建立interface就可以了，把坐标位置对准，这个应该不难吧
赞一下(1人) 回复此楼
4楼2011-03-26 11:12:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)
★
xiegangmai(金币+1): 辛苦了！ 2011-03-26 12:42:29
引用回帖:
Originally posted by shuangqingx at 2011-03-25 16:52:38:
请问大侠们，在ICEM-CFD中划分网格，因为要用到sliding mesh要设置interface，但是在ICEM中建立拓补结构时，总是将interface自动合并了，怎么解决？

我试着在一个project里面建立分开的两个模型，分别剖分网格 ...

我可能理解错了你的意思，

用ICEM导出网格到Fluent需要对边界进行定义，就跟在Gambit一样的。
否则导出的网格在Fluent里边就是一堆。
赞一下(1人) 回复此楼
5楼2011-03-26 11:13:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuangqingx

铁杆木虫 (著名写手)
★
xiegangmai(金币+1): 鼓励讨论交流！ 2011-03-26 12:42:38
引用回帖:
Originally posted by seaharrier at 2011-03-26 11:13:17:
我可能理解错了你的意思，

用ICEM导出网格到Fluent需要对边界进行定义，就跟在Gambit一样的。
否则导出的网格在Fluent里边就是一堆。

这种滑移网格的问题以往我都是用gambit解决网格问题的，用的相对熟练一点。但是这次网格质量过不去，想到用ICEM，但是导出的网格总是有问题：
要么是两个流体区没有分开，这样不能实现转子区的流体的转动；
要么interface在建立拓补结构的时候被自动合并了；
。。。

总之，每次写出来的mesh文件都不能用于计算

我用的fluent做的计算
赞一下(1人) 回复此楼
6楼2011-03-26 11:18:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)
★
xiegangmai(金币+1): 谢谢应助！ 2011-03-26 12:42:48
引用回帖:
Originally posted by shuangqingx at 2011-03-26 11:18:30:
这种滑移网格的问题以往我都是用gambit解决网格问题的，用的相对熟练一点。但是这次网格质量过不去，想到用ICEM，但是导出的网格总是有问题：
要么是两个流体区没有分开，这样不能实现转子区的流体的转动；
要 ...

把两部分网格分开做，
每一部分都需要有body，这个应该没问题，
在ICEM里边把网格做好后，在输出网格时定义边界条件，就跟Gambit类似。

然后输出网格就好使了
赞一下(1人) 回复此楼
7楼2011-03-26 11:25:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuangqingx

铁杆木虫 (著名写手)
★
xiegangmai(金币+1): 榧撳姳璁ㄨ浜ゆ�? 2011-08-30 23:31:57
引用回帖:
Originally posted by seaharrier at 2011-03-26 11:25:14:
把两部分网格分开做，
每一部分都需要有body，这个应该没问题，
在ICEM里边把网格做好后，在输出网格时定义边界条件，就跟Gambit类似。

然后输出网格就好使了

嗯，都跟您说的一样的操作的。。。
为啥不行呢。。。。

还有，我分开做的网格，但是在fluent计算之前要把两部分组合起来，怎么实现？？
赞一下(2人) 回复此楼
8楼2011-03-26 11:37:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流浆箱

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
看一下流沙混合结构网格的视频，里面讲的很详细，怎样让面流通，交界面是需要专门设置一下的。下面是网址http://v.youku.com/v_show/id_XMjQ3MTMxOTIw.html
赞一下 回复此楼
10楼2014-10-25 11:31:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
ting03269楼
2011-08-30 14:33   回复
谢谢分享
