[求助] ICEM划分网格的小问题、、、 已有2人参与

这种情况，怎么能提高网格质量啊，新手，谅解！

ICEM划分网格的小问题、、、
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
趁着年轻多学知识
1楼 2014-03-28 22:47:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyick

新虫 (正式写手)
可能是没有关联对吧。打开线关联，edge，show association。检查一下吧。

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2014-03-28 23:12:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
可以再切两刀，关联一下。横竖。
赞一下(1人) 回复此楼
3楼2014-03-29 08:52:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

永远舒马赫

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
dycgood: 金币+5, ★★★★★最佳答案 2014-03-29 12:08:49
法一：加密网格，质量提高不显著
法二：楼上所说的
法三：blocking→edit edge→split edge(spline),把四条边变成弧形即可
赞一下 回复此楼
成功的花，人们只惊羡她现时的明艳，然而当初她的芽儿，浸透了奋斗的泪泉，洒遍了牺牲的血雨。
4楼2014-03-29 11:59:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

永远舒马赫

至尊木虫 (职业作家)

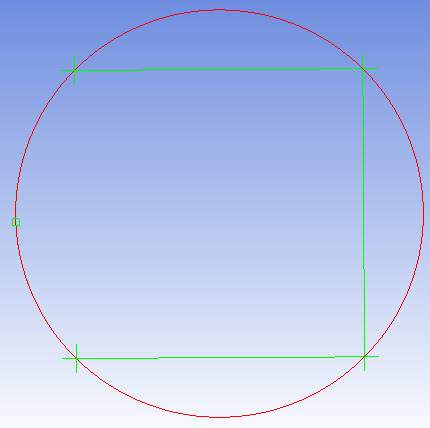

再上两张图

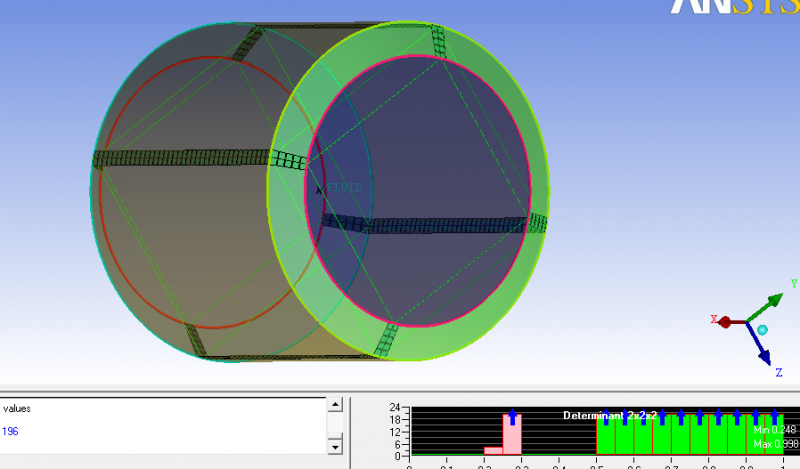

效果如图2中左边的那条边
ICEM划分网格的小问题、、、-1


ICEM划分网格的小问题、、、-2
赞一下(1人) 回复此楼
成功的花，人们只惊羡她现时的明艳，然而当初她的芽儿，浸透了奋斗的泪泉，洒遍了牺牲的血雨。
5楼2014-03-29 12:04:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dycgood

铁虫 (正式写手)
引用回帖:
5楼: Originally posted by 永远舒马赫 at 2014-03-29 12:04:28
再上两张图
效果如图2中左边的那条边


...

真详细！可以传授一下fluent自学经验吗？
赞一下 回复此楼
趁着年轻多学知识
6楼2014-03-29 12:10:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dycgood

铁虫 (正式写手)
引用回帖:
3楼: Originally posted by dragonship at 2014-03-29 08:52:42
可以再切两刀，关联一下。横竖。

那有棱的地方已经关联了，就是现在这样！这不显示了4个正方形么.
赞一下 回复此楼
趁着年轻多学知识
7楼2014-03-29 12:13:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhixin_1

铜虫 (小有名气)
我觉得lz可以试试 将外面的圆柱面与外面的块的面关联，或者是在分块的时候里面采用o形网格划分再关联，然后应该就可以了
赞一下 回复此楼
8楼2014-03-29 19:40:31
