[求助] 求助——圆柱内套一个小圆柱的网格优化(用ICEM划分)

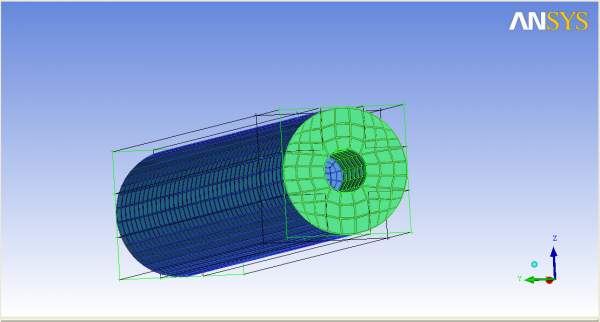

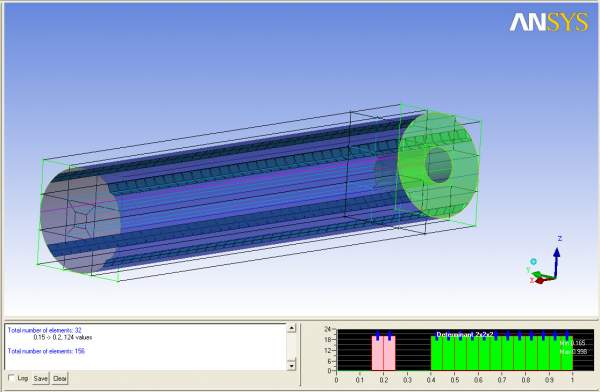

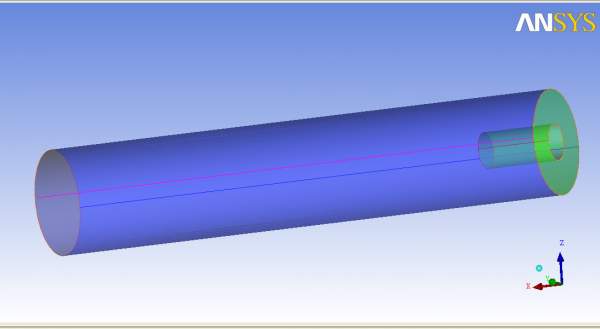

几何模型如图1所示，一共划分了18个块，分上下两层，上层中间的块是多余的直接删除，中间的块直接用O型网格划分，如图2所示，划分的网格质量如图3所示。但这样分块导致四个角的网格质量小于0.3，请大神们帮忙分析分析，如何提高四个角的网格质量。

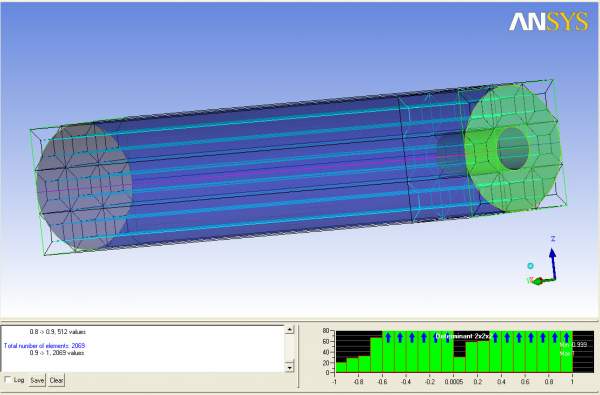

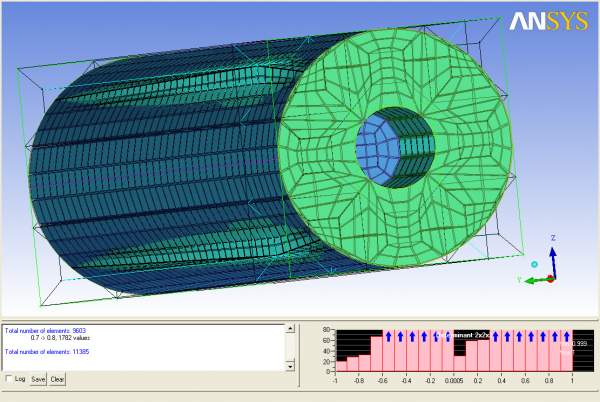

另外，我自己想了一种方法来提高，就是其余所有的网格军用O型划分如图4所示，，但效果不好，网格如图5所示。
求助——圆柱内套一个小圆柱的网格优化(用ICEM划分)
求助——圆柱内套一个小圆柱的网格优化(用ICEM划分)-1
求助——圆柱内套一个小圆柱的网格优化(用ICEM划分)-2
求助——圆柱内套一个小圆柱的网格优化(用ICEM划分)-3
求助——圆柱内套一个小圆柱的网格优化(用ICEM划分)-4
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
胖子也能飞
1楼 2013-10-25 09:02:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wz9533

木虫 (正式写手)
★
臭水沟: 金币+1, 谢谢交流~ 2013-10-25 20:33:59
这不就是最简单的o型网格，中间的方块删掉不就行了
赞一下(1人) 回复此楼
3楼2013-10-25 14:59:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

iamjiangen

铁虫 (小有名气)
感谢tarcy的建议，已将网格质量提高到0.6了。。。
赞一下 回复此楼
胖子也能飞
2楼2013-10-25 14:51:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
iamjiangen: 金币+2, ★★★很有帮助, 就是用你说的这个办法提高了质量，感谢 2013-10-26 12:14:38
楼上说的很对，你需要
一个大的block
进行O划分
中间横切一下
去掉小block
即可
赞一下 回复此楼
4楼2013-10-26 08:36:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
iamjiangen: 金币+2, ★★★很有帮助, 我后来就用这个办法提高的质量，刚用ICEM，呵呵，希望以后多交流。 2013-10-26 12:15:38
ben_ladeng: 专家考核 2013-11-01 23:15:30
看了一下，楼主的block划分的太复杂了，不需要这样复杂的。其实这个网格不是很难的。
先整体对大圆划分block，关联，O一下，删除不需要的块，最后再O一下，结束！
赞一下 回复此楼
我要奋斗到底
5楼2013-10-26 10:01:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iamjiangen

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by wz9533 at 2013-10-25 14:59:55
这不就是最简单的o型网格，中间的方块删掉不就行了

你说的很对。。。刚用ICEM不久，谢谢了，呵呵
赞一下 回复此楼
胖子也能飞
6楼2013-10-26 12:13:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

引用回帖:
6楼: Originally posted by iamjiangen at 2013-10-26 12:13:41
你说的很对。。。刚用ICEM不久，谢谢了，呵呵...

其实这个模型考验的就是O-grid的切分功能！知道了这点，就可以划分网格了！
赞一下 回复此楼
我要奋斗到底
7楼2013-10-26 13:45:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

茗跃

金虫 (著名写手)

品茗未来，飞跃自己。

【答案】应助回帖

★
感谢参与，应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-10-27 13:01:15
可以考虑采用钱币原理加蜘蛛网原理，效果一定很好
赞一下 回复此楼
学习是一个永恒的主题。
8楼2013-10-27 08:52:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suan nai

新虫 (初入文坛)
问一下 四个角是如何处理的
赞一下 回复此楼
9楼2016-01-22 09:08:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lesley0525

新虫 (小有名气)
引用回帖:
2楼: Originally posted by iamjiangen at 2013-10-25 14:51:19
感谢tarcy的建议，已将网格质量提高到0.6了。。。

四个角是怎么处理的？？能否说一下，谢谢
赞一下 回复此楼
10楼2017-01-03 14:25:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
