[求助] 网格生成再求助

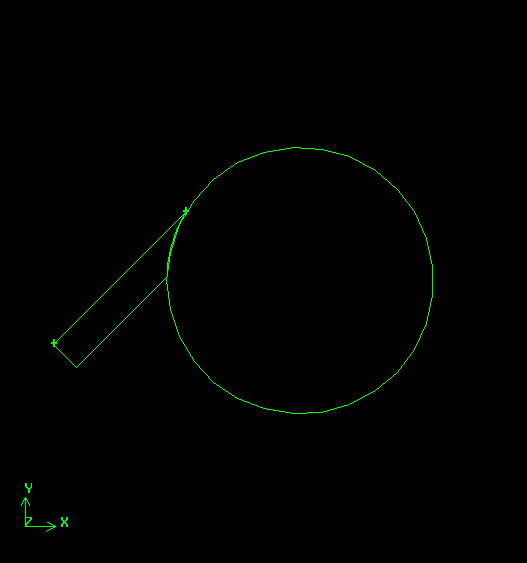

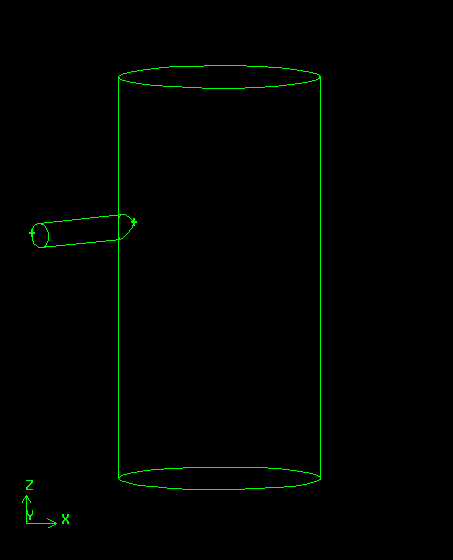

求高手指点网格生成策略，结构形式如下图：

图1



图2
回复此楼

» 本帖已获得的红花（最新10朵）

xiao123lin5

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-03-18 13:40:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-03-18 21:40:58
四面体网格。。。呵呵！这个模型用gambit画六面体太难了
赞一下 回复此楼
我要奋斗到底
2楼2012-03-18 13:56:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六子哥

金虫 (正式写手)
引用回帖:
2楼: Originally posted by 5超7 at 2012-03-18 13:56:49:
四面体网格。。。呵呵！这个模型用gambit画六面体太难了

呵呵，又是你啊，情况是这样的：这个模型跟昨天的那个模型实际上是一个模型的两个上下两部分，如果这里用四面体单元的话对计算会有什么影响呢？？还有就是两部分衔接方面有什么需要注意的吗？？谢谢
赞一下 回复此楼
3楼2012-03-18 14:12:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★
臭水沟: 金币+1, 谢谢交流~~ 2012-03-18 21:41:17
引用回帖:
3楼: Originally posted by 六子哥 at 2012-03-18 14:12:15:
呵呵，又是你啊，情况是这样的：这个模型跟昨天的那个模型实际上是一个模型的两个上下两部分，如果这里用四面体单元的话对计算会有什么影响呢？？还有就是两部分衔接方面有什么需要注意的吗？？谢谢

是这样啊！这个模型可以用六面体网格画的，但是我不会，硬要画的话应该可以画的，把两个体分开来，然后强行cooper，但是这样入口处的网格质量可能不是很好。
赞一下 回复此楼
我要奋斗到底
4楼2012-03-18 14:23:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六子哥

金虫 (正式写手)
引用回帖:
4楼: Originally posted by 5超7 at 2012-03-18 14:23:57:
是这样啊！这个模型可以用六面体网格画的，但是我不会，硬要画的话应该可以画的，把两个体分开来，然后强行cooper，但是这样入口处的网格质量可能不是很好。

恩恩，我试过简单的分开然后直接画，但是网格质量很差~~
赞一下 回复此楼
5楼2012-03-18 14:37:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-03-18 21:41:25
这个模型用ICEM画六面体非常简单
赞一下 回复此楼
6楼2012-03-18 14:53:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
6楼: Originally posted by kylafree at 2012-03-18 14:53:22:
这个模型用ICEM画六面体非常简单

求楼上的指点。。。你是不是要对相切的地方进行Y—block来处理？
赞一下 回复此楼
我要奋斗到底
7楼2012-03-18 14:57:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六子哥

金虫 (正式写手)
引用回帖:
6楼: Originally posted by kylafree at 2012-03-18 14:53:22:
这个模型用ICEM画六面体非常简单

没接触过这个软件，不会用，哎……
赞一下 回复此楼
8楼2012-03-18 14:58:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)
★
臭水沟: 金币+1, 谢谢交流~~ 2012-03-18 21:41:39
引用回帖:
7楼: Originally posted by 5超7 at 2012-03-18 14:57:55:
求楼上的指点。。。你是不是要对相切的地方进行Y—block来处理？

是这样想的
回复此楼
9楼2012-03-18 14:59:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
臭水沟: 金币+2, 谢谢交流~~ 2012-03-18 21:41:47
六子哥: 金币+10, ★★★很有帮助 2012-03-19 16:42:06
引用回帖:
5楼: Originally posted by 六子哥 at 2012-03-18 14:37:49:
恩恩，我试过简单的分开然后直接画，但是网格质量很差~~

这很正常的，于勇的书上也是这么处理，你算算看吧！凑合算算把！相切的地方网格质量都不会很高的，因为角度太小了。。。
http://www.cfluid.com/bbs/viewthread.php?tid=113266&page=2
这个链接你去看看吧！
赞一下 回复此楼
