引用回帖:
9楼: Originally posted by kylafree at 2012-03-18 14:59:02:
是这样想的

你回复得好快啊！和流沙视频里面的处理方式是一样的，但是你没听他说这样处理的话很容易出现伪扩散。。。效果还不及四面体网格。。。。，所以我不建议这么画呢！
赞一下 回复此楼
我要奋斗到底
11楼2012-03-18 15:01:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)
引用回帖:
11楼: Originally posted by 5超7 at 2012-03-18 15:01:27:
你回复得好快啊！和流沙视频里面的处理方式是一样的，但是你没听他说这样处理的话很容易出现伪扩散。。。效果还不及四面体网格。。。。，所以我不建议这么画呢！

那我真不知道了
回复此楼
12楼2012-03-18 15:10:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
12楼: Originally posted by kylafree at 2012-03-18 15:10:13:
那我真不知道了

所以吗！我至今还不能很好地处理这个模型的网格
赞一下 回复此楼
我要奋斗到底
13楼2012-03-18 15:28:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六子哥

金虫 (正式写手)
引用回帖:
10楼: Originally posted by 5超7 at 2012-03-18 14:59:41:
这很正常的，于勇的书上也是这么处理，你算算看吧！凑合算算把！相切的地方网格质量都不会很高的，因为角度太小了。。。
http://www.cfluid.com/bbs/viewthread.php?tid=113266&page=2
这个链接你去看看吧！

你说的书是于勇的《FLUENT入门与进阶教程》吗？我找找看~~
另外，看了帖子的内容，不过我觉得好像圆形切比方形切还要更麻烦一些吧？？
赞一下 回复此楼
14楼2012-03-19 17:13:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★ ★
xiegangmai: 金币+2, 谢谢应助！ 2012-03-21 17:28:08
引用回帖:
14楼: Originally posted by 六子哥 at 2012-03-19 17:13:39:
你说的书是于勇的《FLUENT入门与进阶教程》吗？我找找看~~
另外，看了帖子的内容，不过我觉得好像圆形切比方形切还要更麻烦一些吧？？

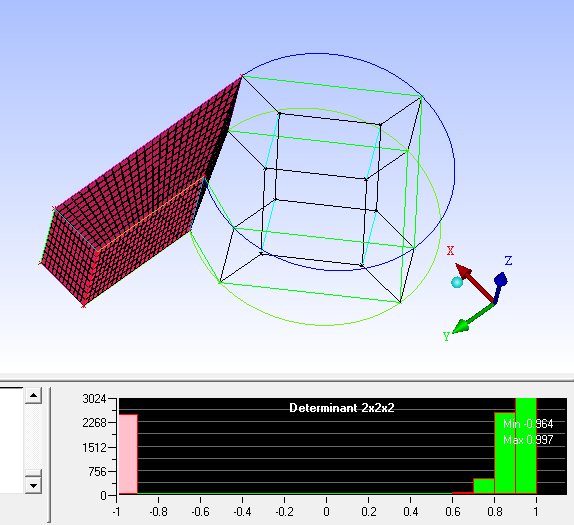

恩！是麻烦不少，但是在相交的面上先生成合适的网格，在cooper好像也是可以的，我看流体网上有过！你搜索旋风分离器看看！或者旋风除尘器看看！我用ICEM画了一个正方体的，预览的时候总是有负体积，转化为网格以后才没有，不知道是怎么回事！

预览的时候



转化为网格以后就没有了负体积
赞一下 回复此楼
我要奋斗到底
15楼2012-03-19 21:37:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六子哥

金虫 (正式写手)
引用回帖:
10楼: Originally posted by 5超7 at 2012-03-18 14:59:41:
这很正常的，于勇的书上也是这么处理，你算算看吧！凑合算算把！相切的地方网格质量都不会很高的，因为角度太小了。。。
http://www.cfluid.com/bbs/viewthread.php?tid=113266&page=2
这个链接你去看看吧！

我尝试用于勇书上的方法划分，但是连大圆筒生成六面体网格都无法实现。崩溃~~试问如果使用四面体网格是的话会对计算产生什么样的、多大程度的影响呢？？
赞一下 回复此楼
16楼2012-03-20 17:04:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
16楼: Originally posted by 六子哥 at 2012-03-20 17:04:08:
我尝试用于勇书上的方法划分，但是连大圆筒生成六面体网格都无法实现。崩溃~~试问如果使用四面体网格是的话会对计算产生什么样的、多大程度的影响呢？？

你试试看吧！我也没有算过！
赞一下 回复此楼
我要奋斗到底
17楼2012-03-20 21:36:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六子哥

金虫 (正式写手)
引用回帖:
17楼: Originally posted by 5超7 at 2012-03-20 21:36:08:
你试试看吧！我也没有算过！

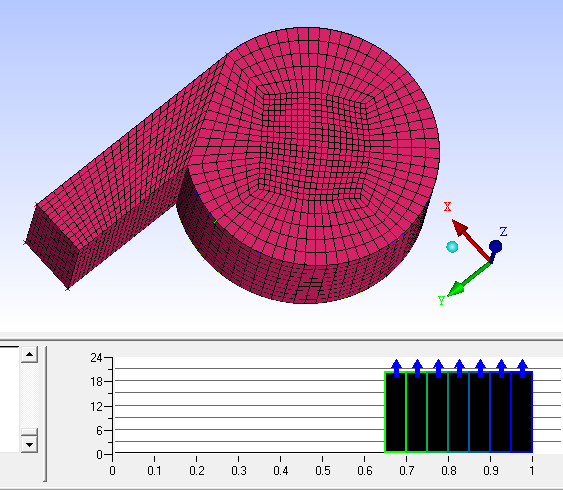

我从大圆筒里边切出个小圆柱，然后对大圆筒cooper，可以生成下图这样的六面体网格，网格质量的话我觉得应该还可以接受吧，扭曲都在0.6以下。但是侧面这个小圆柱是死活cooper不了，我考虑可能是尖角的地方实在太尖了；也或者是我经验不足，有些地方没考虑到？？
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : test.dbs
    • 2012-03-21 15:12:58, 4 M
18楼2012-03-21 15:13:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★
xiegangmai: 金币+1, 鼓励讨论交流！ 2012-03-21 17:28:23
引用回帖:
18楼: Originally posted by 六子哥 at 2012-03-21 15:13:07:
我从大圆筒里边切出个小圆柱，然后对大圆筒cooper，可以生成下图这样的六面体网格，网格质量的话我觉得应该还可以接受吧，扭曲都在0.6以下。但是侧面这个小圆柱是死活cooper不了，我考虑可能是尖角的地方实在太尖 ...

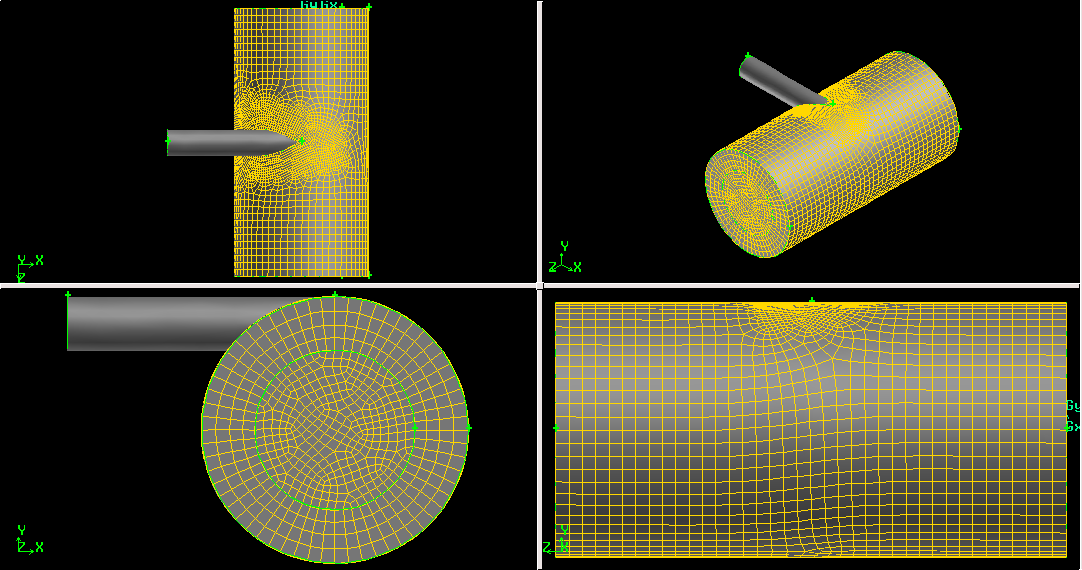

你可以这样尝试：我不想用gambit画了，我看我师姐画过，你可以借鉴浪子大哥画相贯的思想，你可以先把小圆柱和大圆柱相交的面进行扫描，生成一个体，然后将这个体和小圆柱进行合并，这样整体模型就成了两个体：一个是大圆柱体，一个是切向的小圆柱体和面扫描生成的体的合并体——这样的话就可以用类似的方法进行网格的生成了，你可以尝试一下。
