[求助] gambit 圆筒网格求助！

本人菜鸟一只，初学FLUENT，gambit画网格，遇到难题，请大家指点！

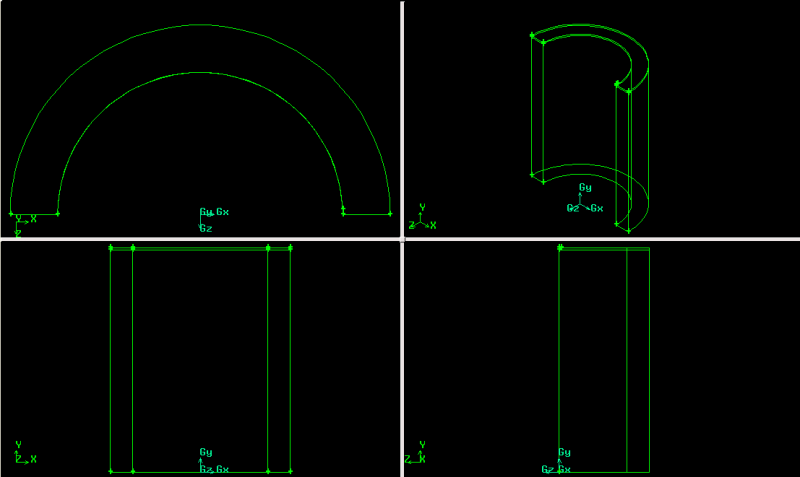

如图，一个双层管，内管壁上有个圆孔，现在是双层管的1/4，在小孔处需加密，不知道该怎么画这个网格，自己画的出现负体积了，求高手指点！

回复此楼

» 猜你喜欢

依托企业入选了国家启明计划青年人才。有无高校可以引进的。已经有13人回复
AI 太可怕了，写基金时，提出想法，直接生成的文字比自己想得深远，还有科学性已经有11人回复
表哥与省会女结婚，父母去帮带孩子被省会女气回家生重病了已经有9人回复
同年申请2项不同项目，第1个项目里不写第2个项目的信息，可以吗已经有10人回复
依托企业入选了国家启明计划青年人才。有无高校可以引进的。已经有11人回复

» 本主题相关价值贴推荐，对您同样有帮助:

1楼 2012-04-10 09:22:19

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

仿真EPI: 1
应助: 488 (硕士)
金币: 25580.5
散金: 41
红花: 41
帖子: 2465
在线: 880小时
虫号: 1371942
注册: 2011-08-18
性别: GG
专业: 能源化工

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-04-10 09:55:54

cooper。。。。。。不行吗？

赞一下

回复此楼

我要奋斗到底

2楼2012-04-10 09:39:10

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

oversoul

铁虫 (初入文坛)

应助: 0 (幼儿园)
金币: 152.5
帖子: 22
在线: 18分钟
虫号: 737330
注册: 2009-04-01
专业: 机械动力学

楼主请描述清楚问题哟。首先你的双层管说是1/4，可看着是1/2的啊，而且看着也不就像个厚壁圆筒，内层上的小孔更是看不清楚了。简易带上体渲染的视图，并把小孔部位放大，再截图上来看看。

赞一下

回复此楼

3楼2012-04-10 12:45:01

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

6951wys

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 8
帖子: 8
在线: 7.4小时
虫号: 1747209
注册: 2012-04-10
专业: 多相流热物理学

引用回帖:

2楼: Originally posted by 5超7 at 2012-04-10 09:39:10:
cooper。。。。。。不行吗？

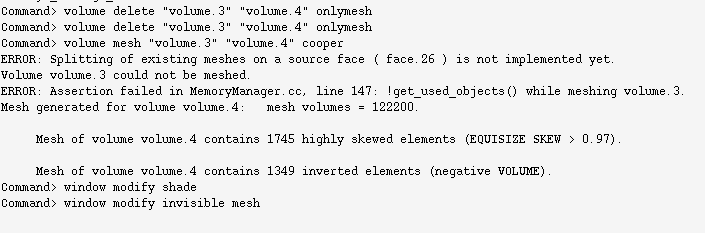

不行，有负体积！

回复此楼

4楼2012-04-10 15:24:47

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

仿真EPI: 1
应助: 488 (硕士)
金币: 25580.5
散金: 41
红花: 41
帖子: 2465
在线: 880小时
虫号: 1371942
注册: 2011-08-18
性别: GG
专业: 能源化工

我都看不到你的孔在哪里。。。。

赞一下

回复此楼

我要奋斗到底

5楼2012-04-10 15:34:16

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

6951wys

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 8
帖子: 8
在线: 7.4小时
虫号: 1747209
注册: 2012-04-10
专业: 多相流热物理学

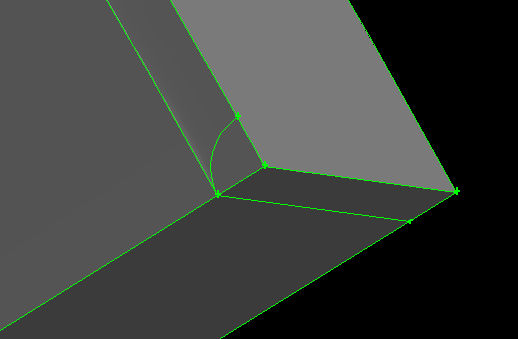

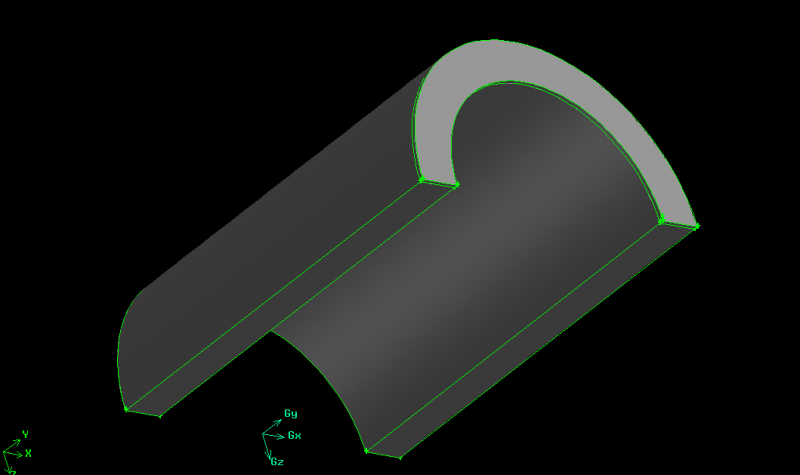

是我没说清楚，这是个双层套管因为对称，所以轴向和小孔位置截面各切一刀，得到1/4的体，灰色的部分为套管的夹层，介质在夹层中流动，如1图；2图为内层管上小孔的1/4，小孔周围需要加密，本打算在小孔位置切一小条，不知道是否合理？
可能是圆管曲率太大，画网格后出现负体积。轴向把这部分多切几刀，再画网格是否会好呢？用哪种形式画网格质量会高点？

赞一下

回复此楼

6楼2012-04-10 15:43:32
