[求助] 网格生成求助

求各位大侠指点：

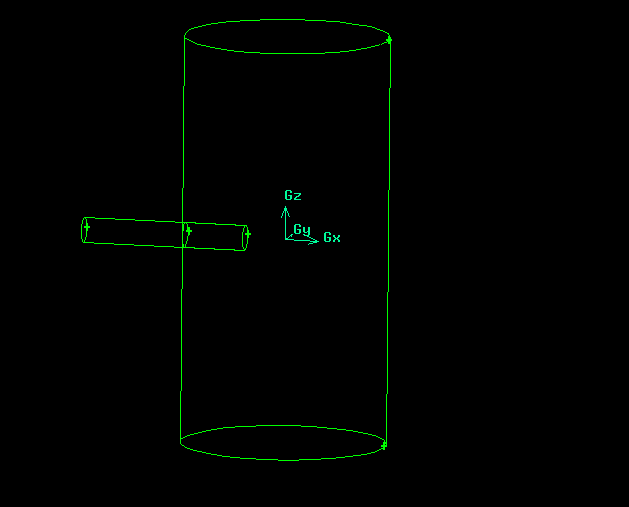

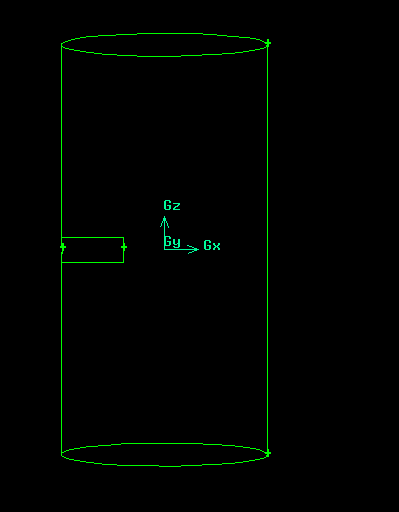

一细圆管伸进一粗圆筒中（如图1），从粗圆筒中subtract细圆管（图2），如何对圆筒中subtract细圆管后剩余部分（图2）生成网格？？

图1



图2
回复此楼

» 本帖已获得的红花（最新10朵）

六子哥

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-03-16 16:41:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-03-16 20:24:28
把圆柱体探到底，在切几刀
赞一下 回复此楼
我要奋斗到底
2楼2012-03-16 17:34:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六子哥

金虫 (正式写手)
引用回帖:
2楼: Originally posted by 5超7 at 2012-03-16 17:34:19:
把圆柱体探到底，在切几刀

你的意思是分成上、中（左）、中（右）、下几部分生成？？
赞一下 回复此楼
3楼2012-03-16 19:01:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
xiegangmai: 金币+1, 谢谢应助！ 2012-03-16 20:24:51
六子哥: 金币+10, ★★★很有帮助 2012-03-16 21:29:01
引用回帖:
3楼: Originally posted by 六子哥 at 2012-03-16 19:01:15:
你的意思是分成上、中（左）、中（右）、下几部分生成？？

和圆柱体相贯的画法方法差不多的，探进去，切几刀
赞一下 回复此楼
我要奋斗到底
4楼2012-03-16 19:33:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
4楼: Originally posted by 5超7 at 2012-03-16 19:33:30:
和圆柱体相贯的画法方法差不多的，探进去，切几刀

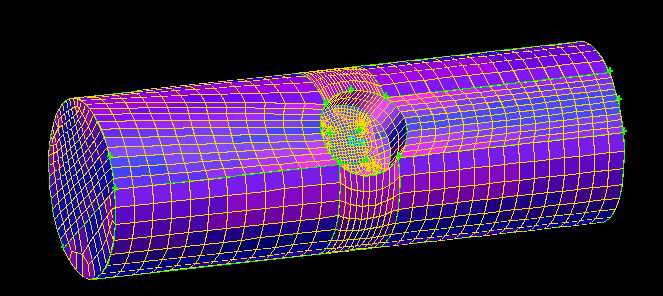

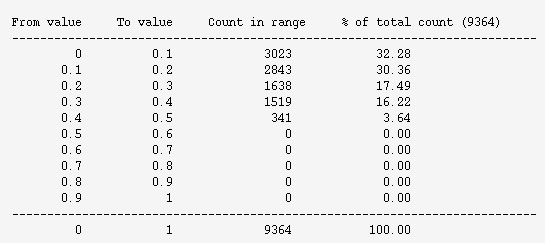

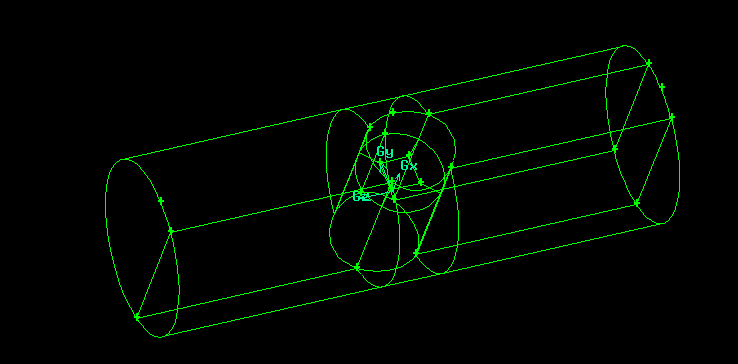

好久不用gambit了，稍微画了一下，操作都忘记了啊！左边应该可以再切一刀，这样网格可以更加好，不知道为什么就是不让切，出现keeptool的字样，看质量还可以。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

六子哥
我要奋斗到底
5楼2012-03-16 22:07:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六子哥

金虫 (正式写手)
送鲜花一朵
很有帮助，非常感谢~~
赞一下 回复此楼
6楼2012-03-17 16:43:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六子哥

金虫 (正式写手)
送鲜花一朵
引用回帖:
5楼: Originally posted by 5超7 at 2012-03-16 22:07:53:
好久不用gambit了，稍微画了一下，操作都忘记了啊！左边应该可以再切一刀，这样网格可以更加好，不知道为什么就是不让切，出现keeptool的字样，看质量还可以。

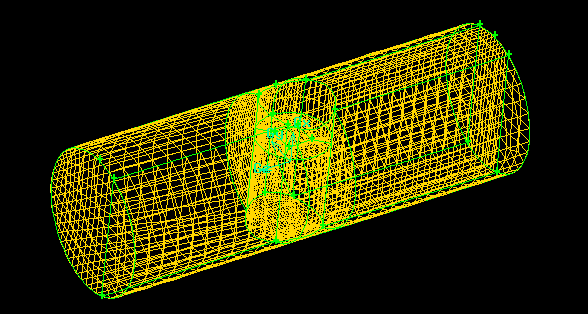

52/30/1371942_1331906844_830.png
8f/18/1371942_ ...

很有帮助，非常感谢~~
赞一下 回复此楼
7楼2012-03-17 16:44:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★
臭水沟: 金币+1, 谢谢交流~~ 2012-03-18 21:39:16
引用回帖:
7楼: Originally posted by 六子哥 at 2012-03-17 16:44:39:
很有帮助，非常感谢~~

其实相贯圆柱体也是这么画的。。。分区思想几乎是一样的
赞一下 回复此楼
我要奋斗到底
8楼2012-03-17 17:28:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超越7532

铁杆木虫 (著名写手)
不懂啊！
回复此楼
一不小心入了科研的坑
9楼2012-03-17 17:46:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六子哥

金虫 (正式写手)
引用回帖:
5楼: Originally posted by 5超7 at 2012-03-16 22:07:53:
好久不用gambit了，稍微画了一下，操作都忘记了啊！左边应该可以再切一刀，这样网格可以更加好，不知道为什么就是不让切，出现keeptool的字样，看质量还可以。
52/30/1371942_1331906844_830.png
8f/18/1371942_ ...

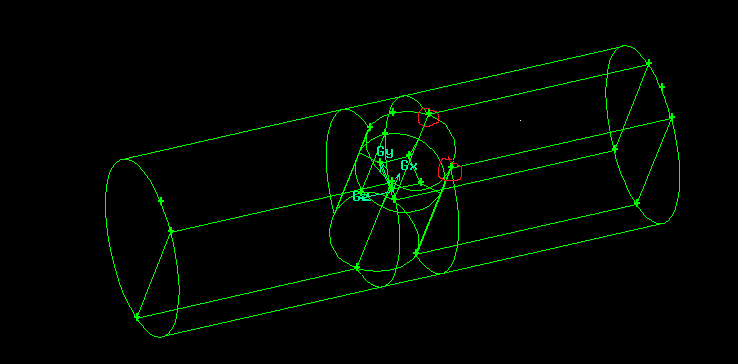

从下面这两张附图中我注意到几个关键点，我的理解这几个点落在小圆柱八分角位置是比较合适的，请问怎样操作能够比较精确的实现这一目标？？
赞一下 回复此楼
10楼2012-03-18 16:09:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
