[求助] ANSYS变截面圆柱体网格划分，求指导已有1人参与

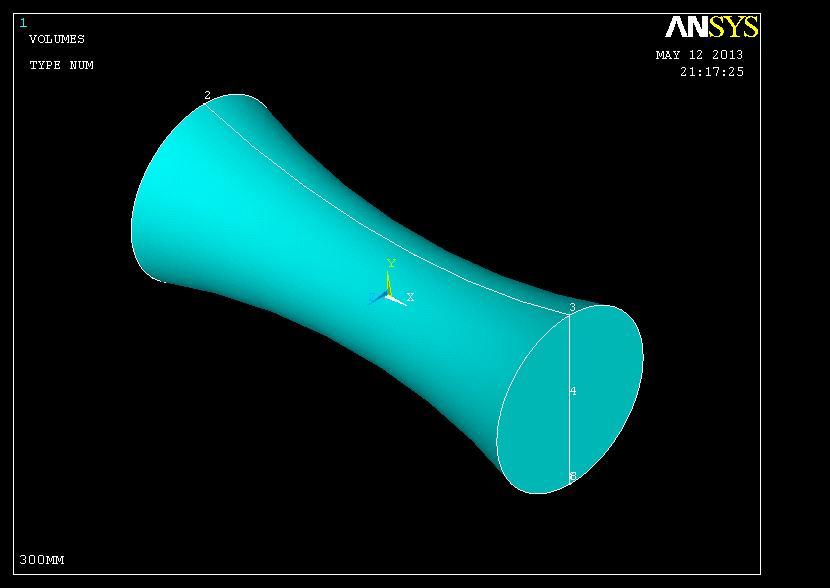

一个变截面圆柱，求大神指导怎么得到高质量网格，力求详细点，感谢感谢啊！！

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
Impossible is nothing.
1楼2013-05-12 21:25:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ya634984094

铜虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-05-14 21:31:52
这个很简单啊，用icem就可以得到高质量的结构性网格啊~
赞一下 回复此楼
2楼2013-05-12 23:27:29
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18662515085

银虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-05-14 21:31:57
使用ICEM划分O-GRID
赞一下 回复此楼
3楼2013-05-13 00:35:56
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shxingxing

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 18662515085 at 2013-05-13 00:35:56
使用ICEM划分O-GRID

这个变截面圆柱是由两部分组成的，经过旋转特征构造的，在划分网格时两体啮合处网格总是变形太大，楼上可以试下截个图给我看看，谢谢
赞一下 回复此楼
Impossible is nothing.
4楼2013-05-13 22:39:37
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-05-14 21:32:03
"在划分网格时两体啮合处网格总是变形太大" 是什么意思？划分网格时不应该产生变形的。
如果你是指靠近两个体的对接面处网格尺寸或形状变化太大，可以沿轴线将整个圆柱切分为几段，再沿与图中直径垂直的另一条直径将圆柱切分为两个半圆柱，使其成为 4 组 1/4 的圆柱 (原来的两个 1/2 圆柱，切割后变为 4 个 1/4 圆弧) 然后采用 MAP 方式划分网格，质量会明显改善。
赞一下(1人) 回复此楼
5楼2013-05-14 07:53:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouhuaifa

银虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-05-14 21:32:09
这个太简单了。sweep扫略划分
