[求助] ANSYS 网格划分求助

Sample Text volume 2 has invalid topology for mapped brick meshing
Sample Textfree划分的效果不好，mapped又不能划分，求高手指教，出来乍到，请各位不吝赐教。
回复此楼

» 收录本帖的淘帖专辑推荐

硕博精华

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-03-09 09:29:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

caemechanics

至尊木虫 (正式写手)

【答案】应助回帖

★ ★
xiegangmai(金币+1, 专家考核): 谢谢应助！ 2012-03-13 13:09:50
0508010217: 回帖置顶 2012-03-13 14:38:02
0508010217(金币+1): ★★★很有帮助 2012-03-13 14:38:12
fini
/prep7
et,,45
esize,50
vsweep,all
赞一下(1人) 回复此楼
18楼2012-03-13 12:21:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Hetler_f

铁虫 (小有名气)

【答案】应助回帖

★
0508010217(金币+1): ★有帮助 2012-03-13 11:12:51
引用回帖:
6楼: Originally posted by Hetler_f at 2012-03-10 09:21:40:
type,2
mat,1
esys,0
esize,0.8
mshape,1,3d
mshkey,0
vmesh,6
自己在help里面查一下mshape和mshkey的参数设置，然后设置成适合你的。

把mshape那一行改成mshape，0，3d。你仔细看一下的你所选单位的描述和mshape里面参数0和1设置的区别吧。有时候ansys给出的提示并一定就是不可运行的错误。
赞一下(1人) 回复此楼
现实的都是合理的，合理的不一定是现实的，我愿寻找那合理的不现实。
17楼2012-03-13 09:20:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

0508010217

银虫 (小有名气)
xiegangmai: 专业版交流贴，请勿灌水！ 2012-03-09 16:13:09
2楼2012-03-09 10:19:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

0508010217

银虫 (小有名气)
xiegangmai: 专业版交流贴，请勿灌水！ 2012-03-09 16:13:14
3楼2012-03-09 14:14:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格物要致知

木虫 (著名写手)
五院做毕设的吧！

[ 发自手机版 http://muchong.com/3g ]
回复此楼
格物致知专做科研
4楼2012-03-09 16:04:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiegangmai

版主 (职业作家)

我没头衔

优秀版主优秀版主优秀版主
导致不能划分网格的原因很多，就给一条错误提示，让虫友们去猜你的模型啊？

为高效求助，可以给出一些截图或详细的描述，让热心的虫友有迹可循。
赞一下 回复此楼
明德厚学、求是创新
5楼2012-03-09 16:15:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Hetler_f

铁虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai(金币+1): 谢谢参与！ 2012-03-10 20:20:19
type,2
mat,1
esys,0
esize,0.8
mshape,1,3d
mshkey,0
vmesh,6
自己在help里面查一下mshape和mshkey的参数设置，然后设置成适合你的。
赞一下 回复此楼
现实的都是合理的，合理的不一定是现实的，我愿寻找那合理的不现实。
6楼2012-03-10 09:21:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

0508010217

银虫 (小有名气)
引用回帖:
楼: Originally posted by Hetler_f at 2012-03-10 09:21:40:
type,2
mat,1
esys,0
esize,0.8
mshape,1,3d
mshkey,0
vmesh,6
自己在help里面查一下mshape和mshkey的参数设置，然后设置成适合你的。

你好，感谢您的回答。
命令输入到mshape，1,3d后出现Structrual elements without mid nodes usually produce much more accurate results in quad or brick shape.
赞一下 回复此楼
7楼2012-03-12 10:44:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

0508010217

银虫 (小有名气)
引用回帖:
楼: Originally posted by 格物要致知 at 2012-03-09 16:04:52:
五院做毕设的吧！

嗯嗯，正在做毕业论文咯~~~
赞一下 回复此楼
8楼2012-03-12 10:45:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

0508010217

银虫 (小有名气)

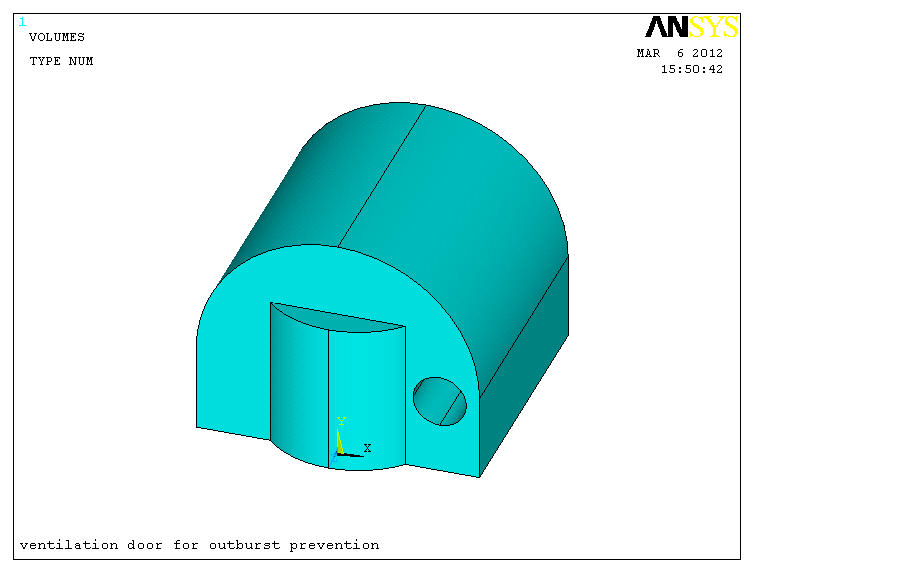

模型就是这个样子啦，谢谢各位！

1
赞一下 回复此楼
9楼2012-03-12 10:48:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiegangmai

版主 (职业作家)

我没头衔

优秀版主优秀版主优秀版主
引用回帖:
9楼: Originally posted by 0508010217 at 2012-03-12 10:48:11:
模型就是这个样子啦，谢谢各位！
fa/cc/583778_1331520486_729.jpg
1

对模型进行切分为比较规则的形体，就可以map了。
赞一下 回复此楼
明德厚学、求是创新
10楼2012-03-12 18:06:40
