[交流] ansys网格划分 已有3人参与

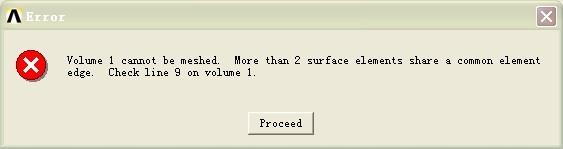

我在ansys里面建立的模型，在前几天的时候还可以使用自由网格划分，最近我重新打开这个模型，想使用自由网格划分，总是出现错误，这是同一个模型，没有做任何修改，我想请教一下大家有没有遇到这种情况的，这是为什么呢？下图是出现的错误，我使用的是volume->free,没有使用smartsize,谢谢！（急用）

回复此楼

» 收录本帖的淘帖专辑推荐

ansys学习

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-19 19:09:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rx_w

新虫 (初入文坛)
我貌似知道是为为什么了 ，我还有一个问题想请教大家，我对一个圆柱体使用sweep进行划分，计算结果与自由网格划分会产生比较大的不同，这是为什啊？谢谢
赞一下 回复此楼
2楼2013-04-19 20:57:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangg999

金虫 (初入文坛)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-04-21 21:55:26
网格尺寸不同，密度不同，在应力集中点就有很大差异
赞一下 回复此楼
3楼2013-04-21 07:37:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liurenrong

银虫 (小有名气)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-04-21 21:55:32
体扫描与自由化分  当然不一样    尺寸，单元的选择，   主要是尺寸影响的很大     你用自由化分与体扫描划分尺寸相同时，求解再试试
赞一下 回复此楼
4楼2013-04-21 08:39:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rx_w

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by liurenrong at 2013-04-21 08:39:52
体扫描与自由化分  当然不一样    尺寸，单元的选择，   主要是尺寸影响的很大     你用自由化分与体扫描划分尺寸相同时，求解再试试

自由网格划分的时候使用smartsize里面的8，那sweep的时候也选择smartsize里面的8，那它们划分出来的尺寸是一样的吗？谢谢
赞一下 回复此楼
5楼2013-04-21 14:01:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+3, 谢谢参与！ 2013-04-21 21:55:38
对于体积，自由划分网格产生的是四面体单元，SWEEP 产生的是五面体 (三棱柱) 或六面体 单元，属于映射网格。在网格密度相当的情况下，一般来说，映射网格的精度总是好于自由网格，特别是如果你的自由网格使用的是 4 节点四面体单元的话。为此，如果划分自由网格，需要采用 10 节点的四面体单元，这样的话，当密度相当时，它和 Sweep 产生的映射网格的精度可以差不多。
赞一下 回复此楼
6楼2013-04-21 20:22:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
