[求助] ANSYS关于网格划分的问题

ANSYS为什么不能网格化啊？
求指点

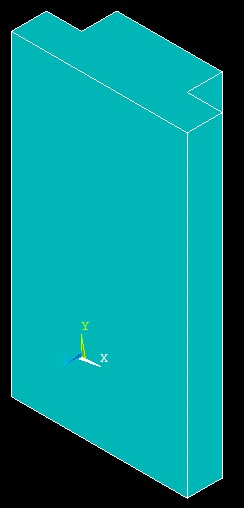

图中两个长方体大小不同，布尔运算GLUE后不能进行网格划分
如果两个长方体大小相同就不会遇到这类问题，是为什么啊！





[ Last edited by ileezhe on 2011-12-12 at 14:57 ]
回复此楼

» 本帖已获得的红花（最新10朵）

ileezhe

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-12-12 14:56:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

gaoxingjian

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟(金币+1): 谢谢交流~~ 2011-12-13 15:04:22
因为glue以后，模型的几何形状是不规则的，ansys不支持不规则形状的映射划分。你可以使用智能网格划分模式或自由划分网格，这个比较简单些；也可以采用切割划分的方法，稍微复杂些。
赞一下(3人) 回复此楼
4楼2011-12-13 07:29:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vonkamen

铁杆木虫 (职业作家)

乡村野夫

【答案】应助回帖

★
感谢参与，应助指数 +1
ileezhe(金币+1): 2011-12-15 20:02:13
xiegangmai(金币+1): 谢谢参与！ 2011-12-15 21:27:25
采用扫略网格划分，比方将图中的上下表面分别作为源面和目标面，就可以完成。这种东东在任何一本ansys的书中都有介绍。
赞一下(2人) 回复此楼
俺是砍材的
10楼2011-12-13 23:43:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ileezhe

铁虫 (初入文坛)
送鲜花一朵
希望大家多多指教~
赞一下 回复此楼
2楼2011-12-12 14:58:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ileezhe

铁虫 (初入文坛)
多上传了一张图  两张图一样的
赞一下 回复此楼
3楼2011-12-12 14:59:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouhuaifa

银虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟(金币+1): 谢谢交流~~ 2011-12-13 15:04:36
将上表面的线划分后，扫略划分就可以
赞一下(1人) 回复此楼
5楼2011-12-13 09:32:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenenlin319

新虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟(金币+1): 谢谢交流~~ 2011-12-13 15:04:43
这样的形状已经是规则形状了，采用5楼方法就OK了.
赞一下(1人) 回复此楼
6楼2011-12-13 10:02:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ileezhe

铁虫 (初入文坛)
引用回帖:
楼: Originally posted by gaoxingjian at 2011-12-13 07:29:29:
因为glue以后，模型的几何形状是不规则的，ansys不支持不规则形状的映射划分。你可以使用智能网格划分模式或自由划分网格，这个比较简单些；也可以采用切割划分的方法，稍微复杂些。

请详细的解释一下呗，刚学，不是很清楚，谢谢
赞一下 回复此楼
7楼2011-12-13 13:16:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ileezhe

铁虫 (初入文坛)
引用回帖:
楼: Originally posted by zhouhuaifa at 2011-12-13 09:32:21:
将上表面的线划分后，扫略划分就可以

但是我建模的时候用的是solid5耦合场的模型，试了，不支持AMESH啊。求详细解答
赞一下 回复此楼
8楼2011-12-13 13:20:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ileezhe

铁虫 (初入文坛)
引用回帖:
楼: Originally posted by chenenlin319 at 2011-12-13 10:02:11:
这样的形状已经是规则形状了，采用5楼方法就OK了.

用solid5建模耦合场分析，不支持AMESH的方式划分网格。求其他解决方法
赞一下 回复此楼
9楼2011-12-13 13:21:41
