[求助] ansys之网格划分

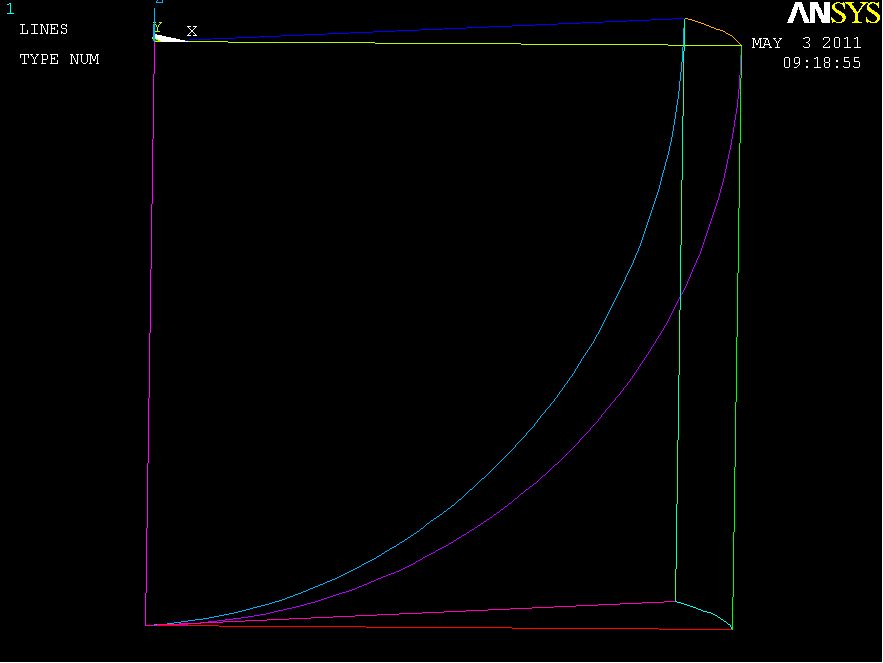

modeling之后，网格划分遇到难题，请高手提示一二，在这先多谢各位啦。
附有图片和db文件
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
零下一度
1楼 2011-05-03 09:27:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沉默的海

金虫 (正式写手)

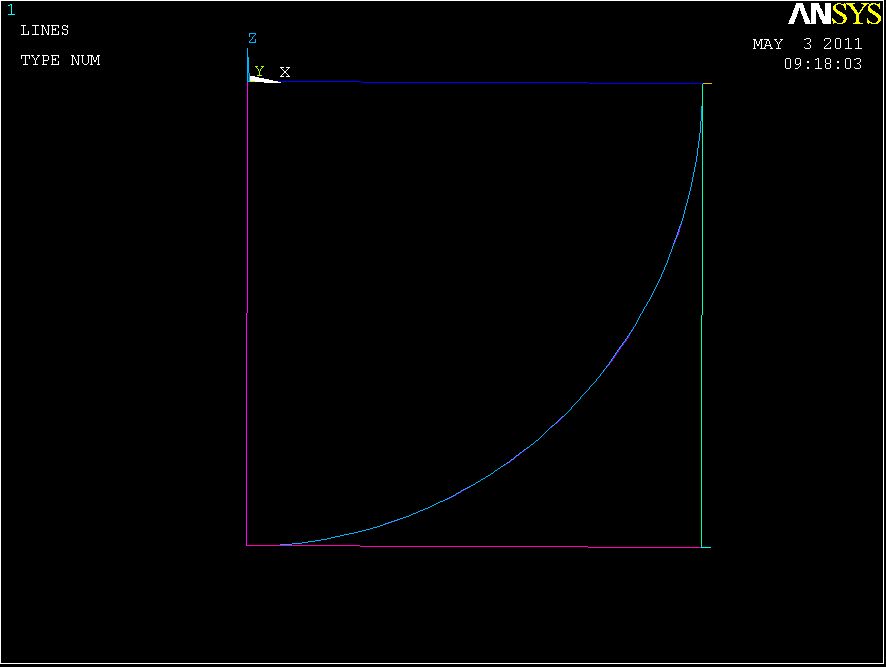

我用的单元是solid117，划分的难点在于右下部的体，想mapping划分。麻烦各位网格高手给看看
赞一下 回复此楼
零下一度
2楼2011-05-03 09:32:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝水卫士

木虫 (著名写手)
没有啊！我下载了文件
打开看，发现没有模型啊
楼主 save_DB  没？
赞一下 回复此楼
3楼2011-05-03 09:42:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沉默的海

金虫 (正式写手)
你好，我已经save_db了呀，我再传一个  高手帮我看看
赞一下 回复此楼
零下一度
4楼2011-05-03 09:56:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝水卫士

木虫 (著名写手)
多于6个面我会  mapped
但这个只有5个面。。。
让我想想、、、
赞一下 回复此楼
5楼2011-05-03 10:57:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沉默的海

金虫 (正式写手)
卫士，火大啦，恩  偶等你
赞一下 回复此楼
零下一度
6楼2011-05-03 11:08:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沉默的海

金虫 (正式写手)
小木虫里面的大神们都哪里去啦，帮帮我把
赞一下 回复此楼
零下一度
7楼2011-05-05 08:04:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiegangmai

版主 (职业作家)

我没头衔

优秀版主优秀版主优秀版主
请楼主简要介绍一下模型吧。
要划分为六面体单元是没问题的，只是要把单元尺寸设置到足够小，使得模型单元数太多。

用自由划分的网格不行吗？

其实我是对楼主的模型有些怀疑，要做什么分析，模型是经过化简过的吗？
赞一下 回复此楼
明德厚学、求是创新
8楼2011-05-06 11:05:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沉默的海

金虫 (正式写手)
引用回帖:
Originally posted by xiegangmai at 2011-05-06 11:05:15:
请楼主简要介绍一下模型吧。
要划分为六面体单元是没问题的，只是要把单元尺寸设置到足够小，使得模型单元数太多。

用自由划分的网格不行吗？

其实我是对楼主的模型有些怀疑，要做什么分析，模型是经过化简 ...

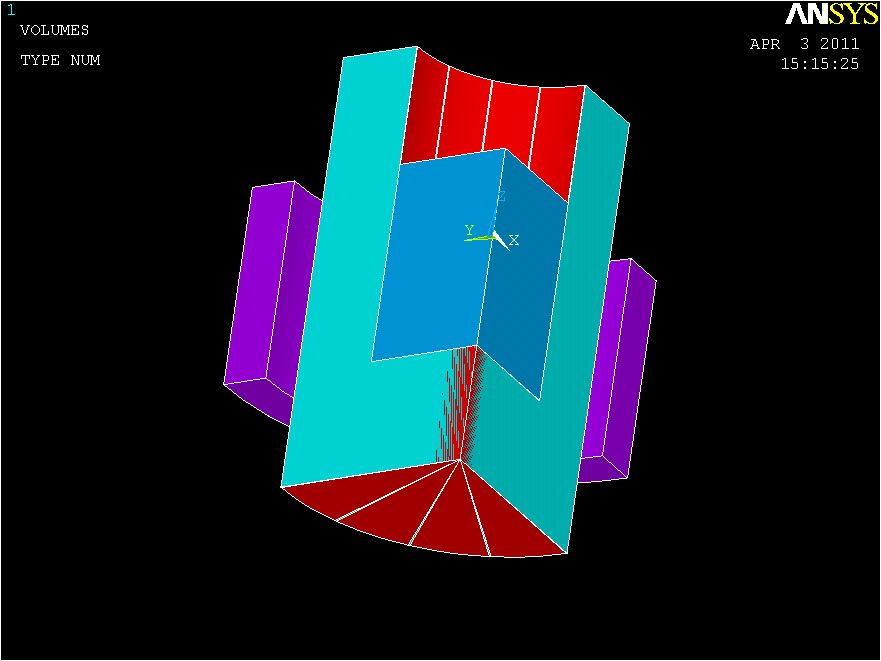

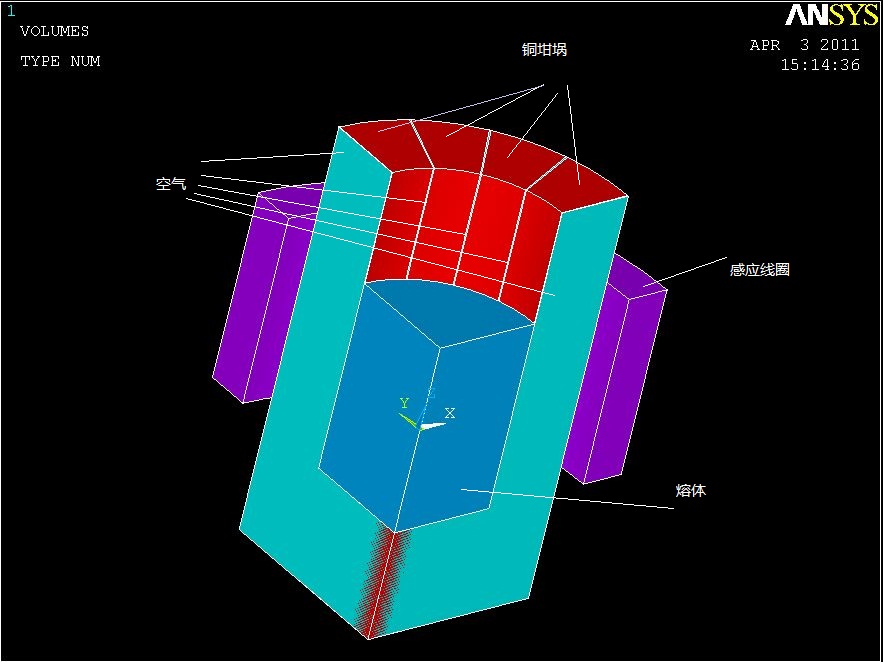

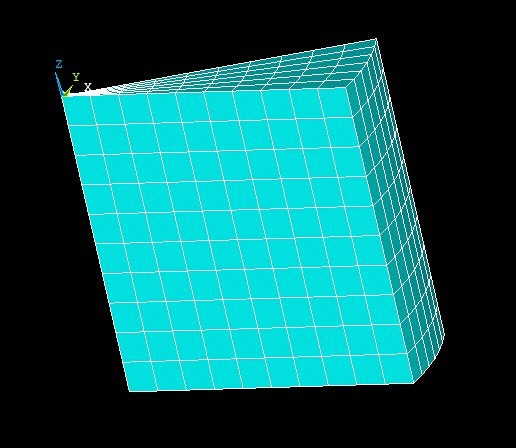

首先谢谢版主光临，我是做实验室用水冷铜坩埚电磁感应加热的模拟，顶楼上的模型是整个模型的一小部分，坩埚被均分为16份，坩埚形状为附图。我第一步要做的是电磁场的模拟，为减少计算量，取其中的1/16来模拟，画网格的时候在顶楼附图部位不会mapped划分，不知道可不可以从左上角的体拓扑至右下角的体，像这样（网格可以更小些）
赞一下 回复此楼
零下一度
9楼2011-05-06 13:05:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沉默的海

金虫 (正式写手)

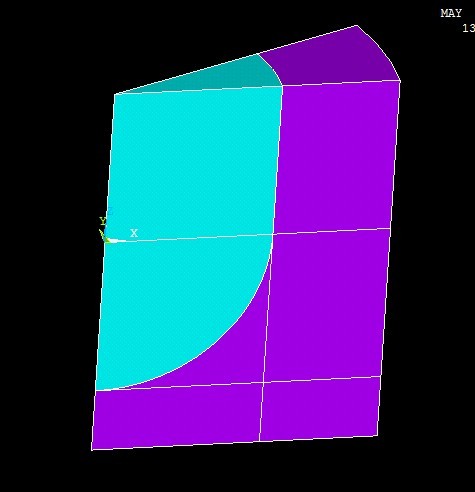

不好意思，恢复太急啦，上面的坩埚是我简化的，实际中坩埚底部不是平的而是个半球体  外围颜色的是坩埚  内部是熔体
赞一下 回复此楼
零下一度
10楼2011-05-06 13:16:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
