[求助] 求助fluent中速度显示问题

最近做了一个微米尺度的流道。计算结果发现,选择auto rang时,速度显示如图1;不选择auto rang时速度显示如图2。
     本人猜测:1、模型建立有问题,由于选择的是微米尺度的流道,速度分布极其不均匀,2、网格划分有问题,网格的歪扭或者其他问题,使得速度分布不均与,3,计算过程有问题,我选择的是k-epsilon,可能参数设置的时候出现了问题。
     但是始终查不出具体原因是什么。不知道怎么改进?或者说这就是正确的???还请大侠们救难啊。

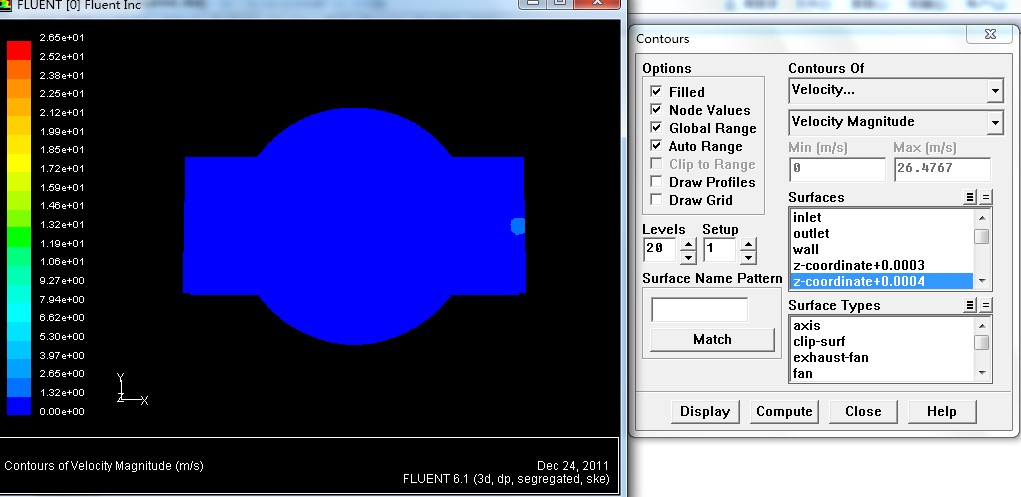

自动显示时的速度云图。基本为0.显示度很差。

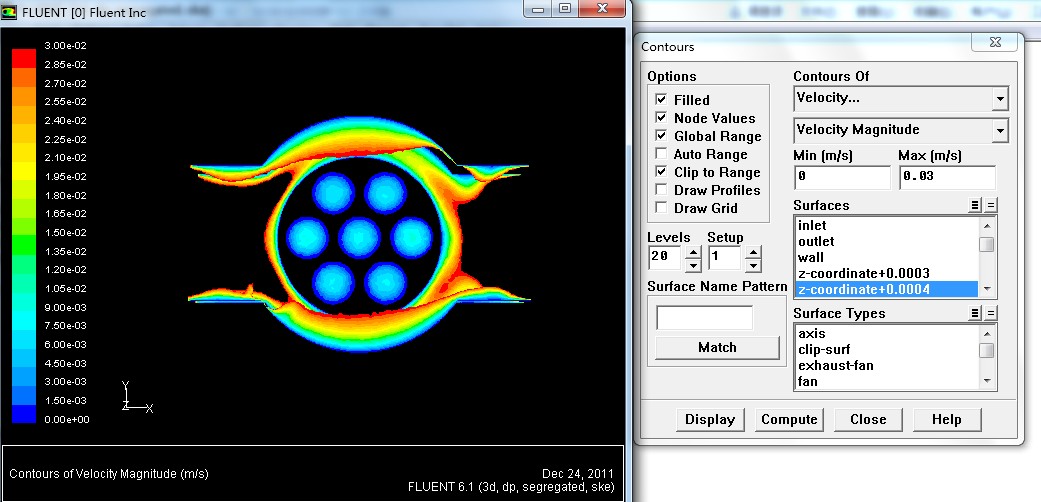

手动设置时的速度云图。显示度还行,但是显示不完全。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有3个 )

gy846608002

金虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
wigr0: 回帖置顶 2011-12-25 21:53:45
xiegangmai: 谢谢应助! 2011-12-25 22:25:23
微米尺度的流道?画网格的尺寸单位以及FLUENT中的尺寸单位都统一了吗?这点需要检查一下;还有一点'微米尺度的流道"在画网格的时候这么小,你画的网格质量怎么样啊?这也是需要检查的。。。这是我个人的看法。。
开心快乐每一天
8楼2011-12-25 20:59:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wigr0

新虫 (小有名气)

引用回帖:
: Originally posted by gy846608002 at 2011-12-25 20:59:21:
微米尺度的流道?画网格的尺寸单位以及FLUENT中的尺寸单位都统一了吗?这点需要检查一下;还有一点'微米尺度的流道"在画网格的时候这么小,你画的网格质量怎么样啊?这也是需要检查的。。。这是我个人的看法。。

会不会是因为我三维建模时用毫米来画,只是到fluent用scale成微米的。这个影响应该很大吧???

» 本帖已获得的红花(最新10朵)

11楼2011-12-25 21:53:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wigr0

新虫 (小有名气)

引用回帖:
: Originally posted by 5超7 at 2011-12-25 21:51:20:
gambit里面是没有单位这个选项的,我用gambit画网格的时候一般都是按照原来模型单位为毫米时候的尺寸画的,如果原来模型里面的尺寸数值显示的是米作为单位,我会把尺寸的数值扩大为原来的一千倍进行网格的划分, ...

如果先用毫米画三维模型,转成igs格式,导入gambit用mm画网格,在fluent中scale中调整成um的是不是不行啊???我是这么做的。不知道错在哪里?
13楼2011-12-25 22:06:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖


感谢参与,应助指数 +1
xiegangmai(金币+1): 谢谢参与! 2011-12-25 22:26:22
引用回帖:
9楼: Originally posted by wigr0 at 2011-12-25 21:32:46:
网格质量真是很不好。不过您说的画网格的时候我选择混合网格,按照0.1尺寸划分的.没有在gambit看到画网格时有单位的选项。大侠能再说清楚一点吗?

gambit里面是没有单位这个选项的,我用gambit画网格的时候一般都是按照原来模型单位为毫米时候的尺寸画的,如果原来模型里面的尺寸数值显示的是米作为单位,我会把尺寸的数值扩大为原来的一千倍进行网格的划分,然后到fluent里面的scale调整单位,选择mm就搞定了。
我要奋斗到底
10楼2011-12-25 21:51:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

txs851008

木虫 (正式写手)

【答案】应助回帖


感谢参与,应助指数 +1
臭水沟(金币+1): 谢谢交流~~ 2011-12-29 10:19:03
不选auto range时的最大速度0.03,而auto range后最大20多速度,应该是个别网格速度过大导致速度上限过大  0.03相对20太小了所以整个流场速度不能清晰显示。
20楼2011-12-28 22:33:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DJ-Fish

铁虫 (初入文坛)

第二个图显示不完全是因为你输入的范围里最大值太小了,数值比它更大的区域就显示不出来。。
21楼2012-03-31 08:59:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wigr0

新虫 (小有名气)

谢谢啊。这个问题比较头疼。整了很多天了,没有结果。
2楼2011-12-24 22:23:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fkf_yz

木虫 (小有名气)

【答案】应助回帖


感谢参与,应助指数 +1
臭水沟(金币+1): 谢谢交流~~ 2011-12-25 11:41:27
留意下图片中最大、最小速度的设置,也是新手
3楼2011-12-25 09:25:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)

石化蛀虫

【答案】应助回帖


感谢参与,应助指数 +1
臭水沟(金币+1): 谢谢交流~~ 2011-12-25 11:41:36
弄到tecplot里面处理,将速度范显示范围进行调整。
4楼2011-12-25 09:37:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

47425804

木虫 (正式写手)


【答案】应助回帖

★ ★
感谢参与,应助指数 +1
臭水沟(金币+2): 谢谢交流~~ 2011-12-25 11:41:42
有极个别网格算出来的速度很大,所以auto range时速度范围就很大。
如果模型是没问题的话,那就是手动调整显示的速度范围。
显示不完全的情况,你把clip to range关掉就行了。
5楼2011-12-25 10:51:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hhucy

实习版主 (著名写手)

DOE锅炉工

【答案】应助回帖


感谢参与,应助指数 +1
xiegangmai(金币+1): 谢谢参与! 2011-12-25 22:25:49
明显第二个是对的,呵呵,用其他后处理软件做做看
人生那么多不确定,你怕什么
6楼2011-12-25 19:29:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟


xiegangmai(金币+1): 谢谢参与! 2011-12-25 22:26:04
引用回帖:
6楼: Originally posted by hhucy at 2011-12-25 19:29:52:
明显第二个是对的,呵呵,用其他后处理软件做做看

我做气固两相模拟的时候也遇到过这个问题,当时用的是cone就是这样的,换成原来的surface就不是这样了,好气固,用tecplot处理可以好点?
我要奋斗到底
7楼2011-12-25 20:42:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wigr0

新虫 (小有名气)

引用回帖:
: Originally posted by gy846608002 at 2011-12-25 20:59:21:
微米尺度的流道?画网格的尺寸单位以及FLUENT中的尺寸单位都统一了吗?这点需要检查一下;还有一点'微米尺度的流道"在画网格的时候这么小,你画的网格质量怎么样啊?这也是需要检查的。。。这是我个人的看法。。

网格质量真是很不好。不过您说的画网格的时候我选择混合网格,按照0.1尺寸划分的.没有在gambit看到画网格时有单位的选项。大侠能再说清楚一点吗?
9楼2011-12-25 21:32:46
