[求助] ansys网格划分的一些问题

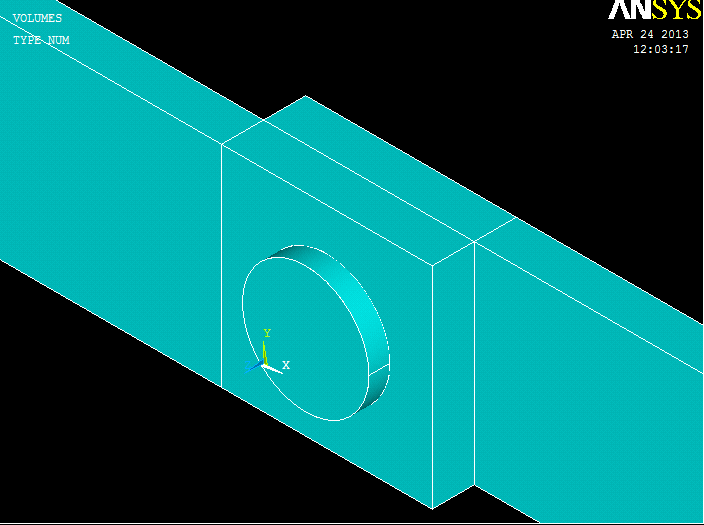

我想把自己建的模型划分为下图中的样子。请问步骤是怎么样的?




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

加油呗!
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bjwlhnb

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
xiegangmai: 金币+2, 谢谢参与! 2013-04-25 22:20:57
就这个模型而言各自划分各自的。从耳板销钉方面而言建议LZ使用workbench设置接触对比较好一点,ok
2楼2013-04-24 23:17:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hupinghit1

金虫 (正式写手)

引用回帖:
2楼: Originally posted by bjwlhnb at 2013-04-24 23:17:05
就这个模型而言各自划分各自的。从耳板销钉方面而言建议LZ使用workbench设置接触对比较好一点,ok

不会workbench呀。
加油呗!
3楼2013-04-25 14:30:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

497164591

无虫 (正式写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
xiegangmai: 金币+1, 谢谢参与! 2013-04-25 22:21:03
workbench  会好一点啊  加油吧
我就是我
4楼2013-04-25 15:30:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hupinghit1

金虫 (正式写手)

引用回帖:
4楼: Originally posted by 497164591 at 2013-04-25 15:30:07
workbench  会好一点啊  加油吧

好,不过我还是尽量学吧!
加油呗!
5楼2013-04-25 17:45:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mzgnjust

金虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
xiegangmai: 金币+3, 谢谢参与! 2013-04-25 22:21:12
如果用ansys自带的网格划分工具可以这么做(关键就是对实体切割):
两边的矩形我就不说了,很简单的扫略划分
中间带螺栓部分:先把圆柱复制成两个,其中一个与中间两块方形板做布尔减运算,两块方形板作为被减体减去圆柱体,剪完以后,将方形板延YOZ平面和XOZ平面各切一刀,然后做全体Glue布尔运算,然后一个一个做体扫略网格划分就OK了
说的比较啰嗦,其实还是很简单的操作,可以试一试
6楼2013-04-25 22:00:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hupinghit1

金虫 (正式写手)

引用回帖:
6楼: Originally posted by mzgnjust at 2013-04-25 22:00:55
如果用ansys自带的网格划分工具可以这么做(关键就是对实体切割):
两边的矩形我就不说了,很简单的扫略划分
中间带螺栓部分:先把圆柱复制成两个,其中一个与中间两块方形板做布尔减运算,两块方形板作为被减体 ...

好的
加油呗!
7楼2013-04-26 08:50:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

w52001

新虫 (小有名气)

★
xiegangmai: 金币+1, 谢谢参与! 2013-04-27 23:39:14
貌似这种mesh的话,workbench要方便很多
8楼2013-04-26 23:25:50
