[交流] ansys网格划分

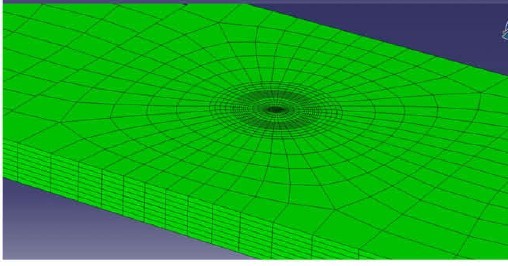

各位好,最近看到一个很不错的网格划分,请见图,但我不会划分,还请大家不吝赐教和讨论。在此谢谢了。
回复此楼

» 收录本帖的淘帖专辑推荐

ansys学习

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Hetler_f

铁虫 (小有名气)


★ ★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
臭水沟: 金币+1, 谢谢应助~~ 2012-03-16 14:13:39
jyjacob: 金币+2, 先谢谢,可以的话再找你讨论。 2012-03-17 12:46:13
将中间区域的圆单独划分出来,然后选取圆周线等分段数,四条半径按比例分段数,再划分网格。外面的部分采用自适应网格划分。试试呗
2楼2012-03-16 08:35:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amerigo6

金虫 (正式写手)


★ ★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
xiegangmai: 金币+1, 专家考核, 谢谢指导! 2012-03-16 20:25:24
jyjacob: 金币+2, 谢谢,可以的话再找你讨论哈 2012-03-17 12:47:03
这个网格不算不错吧,如果不是计算裂纹,不需要这样划分的。
选中上面的面进行partition,在上面的面上画一个圆,然后可以定义圆的网格数,其他随意。
3楼2012-03-16 15:56:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vingol

木虫 (正式写手)


HM画的网格吧?
4楼2012-03-17 09:21:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jeffchenhust

铜虫 (小有名气)



小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
3楼: Originally posted by amerigo6 at 2012-03-16 15:56:43
这个网格不算不错吧,如果不是计算裂纹,不需要这样划分的。
选中上面的面进行partition,在上面的面上画一个圆,然后可以定义圆的网格数,其他随意。

大神,能具体说一下吗?本人菜鸟
5楼2013-04-18 19:14:34
