[求助] ANASYS网格划分问题 已有2人参与

毕业论文需要分析时遇到一个问题,不是太懂,往各位大神帮帮忙。

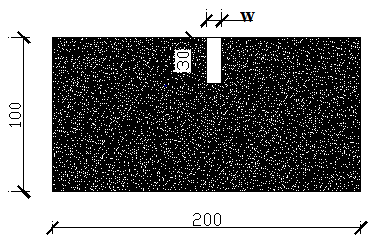

图1模型尺寸:200mm(宽) ×100(高),裂缝深度为30mm,裂缝宽度为w,
w=0.1,0.2,0.3,0.4,0.5,0.6(为了突出效果,图1已将裂宽放大)。

图2为ANSYS建立的相应几何模型

请教高手,告诉我如何将其网格划分?

ANASYS网格划分问题


ANASYS网格划分问题-1
图2 ANSYS建立的几何模型.PNG
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shiranjiang

金虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
建的模型有问题吧,可以把裂缝也画出来啊……
2楼2014-07-02 15:19:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bjouyangwei

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by shiranjiang at 2014-07-02 15:19:35
建的模型有问题吧,可以把裂缝也画出来啊……

几何模型没问题,关键是如何划划分网格。
3楼2014-07-02 19:54:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shiranjiang

金虫 (正式写手)

引用回帖:
3楼: Originally posted by bjouyangwei at 2014-07-02 19:54:41
几何模型没问题,关键是如何划划分网格。...

直接智能划分看看
4楼2014-07-03 08:32:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Michael606

新虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
若你对缝的宽度只有0.1mm,那么定义网格的边长应该为宽度的五分之一到十分之一,然后智能划分网格,这样就可以了!
就如同相片里那样,虽然身在前面,但小艺并不害怕,因为小艺知道总有一个人在那里为她保驾护航!
5楼2014-07-03 10:28:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bjouyangwei

新虫 (初入文坛)

尝试了好多次,大部分时间都好在这里了,已经搞定了,谢谢大家。
6楼2014-07-04 00:05:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comsol一格

新虫 (初入文坛)

你做这个模型模拟什么呢?裂缝延伸?
7楼2015-08-22 15:21:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (初入文坛)

本帖仅楼主可见
8楼2015-09-07 12:50:43
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

gaoyuanyu

铁杆木虫 (著名写手)

老虫

icem一键生成。。。又快又方便。。。

发自小木虫Android客户端
低调一点点
9楼2015-09-07 13:21:19
