[求助] gambit中网格划分问题

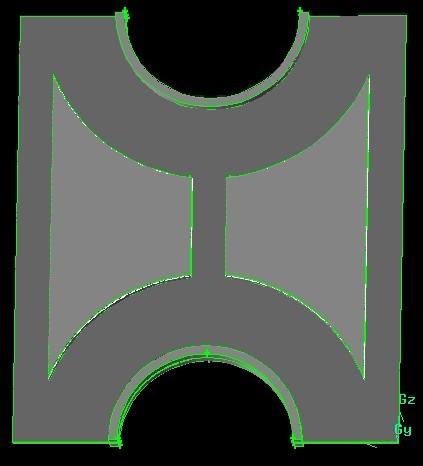

现在正在做一个换热器室外机翅片模拟，由于翅片结构较复杂，考虑到采用K-ε模型使用与充分发展的紊流，所以想先画边界层网格，然后再画体网格，但是问题是我这个模型中很多体网格一直画不上，我已经进行了各种分块，近壁区使用K-ε模型的方法有两种，一种是壁面函数法，另一种是低Re数模型，想请教各位到底应该怎么用这两种方法啊？边界层网格必须存在吗？我的翅片实体模型如图所示，请各位多多指教啊。。。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2012-04-05 20:03:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jackdon

金虫 (著名写手)

灌水是蜜糖…

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 专家考核, 谢谢应助！ 2012-04-06 07:25:28
1.壁面函数法（充分发展的紊流）不需要边界层网格，理论上要求贴壁一层网格y+在11.25-30之间；
2.低雷诺数Re模型有好几个可供选择的模型，一般用于过渡流态，但是计算并不见得准确（后话)，边界层网格非常多，要求内区（从粘性子层到缓冲区）网格15层以上，贴壁层网格的y+在1左右；在划网格时可以先按摩擦速度和y+反推边界层网格尺度，再修正。这种做法比较繁琐，但计算结果不好说。
赞一下 回复此楼
想明白了不能糊涂…[img]http://pic.emuch.net/201011/28/1152778_232834.jpg[/img]
2楼2012-04-05 21:32:17
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lanfenglin

金虫 (初入文坛)
引用回帖:
2楼: Originally posted by jackdon at 2012-04-05 21:32:17:
1.壁面函数法（充分发展的紊流）不需要边界层网格，理论上要求贴壁一层网格y+在11.25-30之间；
2.低雷诺数Re模型有好几个可供选择的模型，一般用于过渡流态，但是计算并不见得准确（后话)，边界层网格非常多，要 ...

谢谢指导，低Re数模型确实很复杂，边界层网格第一层的高度和层数需要计算确定，很麻烦，您说的第一种方法，怎么知道贴壁一层网格y+在11.25~30之间？麻烦赐教。。。
赞一下 回复此楼
3楼2012-04-05 21:43:10
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超级丐中丐

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢应助！ 2012-04-06 07:25:39
引用回帖:
3楼: Originally posted by lanfenglin at 2012-04-05 21:43:10:
谢谢指导，低Re数模型确实很复杂，边界层网格第一层的高度和层数需要计算确定，很麻烦，您说的第一种方法，怎么知道贴壁一层网格y+在11.25~30之间？麻烦赐教。。。

给你个文献，上面有具体的说明，然后有个网址，用来计算y+的
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 壁面流动_fluent学习笔记.doc
    • 2012-04-05 22:59:43, 246.5 K
4楼2012-04-05 22:59:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lanfenglin

金虫 (初入文坛)
引用回帖:
4楼: Originally posted by 超级丐中丐 at 2012-04-05 22:59:46:
给你个文献，上面有具体的说明，然后有个网址，用来计算y+的

恩，看了您给的笔记，但是还是不知道具体要怎么操作才能检验贴壁网格的y+值，是直接画网格导入fluent中使用什么操作来检验吗？
另外，我这个模型结构有点怪，所以导致我无法画体网格，尝试很多种网格划分方式都没办法实现，老是各种不同的提示，一般的体网格画不上是由于什么原因导致的呢？我已经将复杂的体分块了，麻烦您帮我解答一下，谢谢！
赞一下 回复此楼
5楼2012-04-06 10:33:10
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超级丐中丐

金虫 (小有名气)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2012-04-09 00:03:24
引用回帖:
5楼: Originally posted by lanfenglin at 2012-04-06 10:33:10:
恩，看了您给的笔记，但是还是不知道具体要怎么操作才能检验贴壁网格的y+值，是直接画网格导入fluent中使用什么操作来检验吗？
另外，我这个模型结构有点怪，所以导致我无法画体网格，尝试很多种网格划分方式都 ...

我给你的文献中有一个网址，可以检验。体网格画不上一般都是画到某个面的时候停止了，看看是哪个面，然后先画面再画体
赞一下 回复此楼
6楼2012-04-06 12:31:04
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lanfenglin

金虫 (初入文坛)
引用回帖:
6楼: Originally posted by 超级丐中丐 at 2012-04-06 12:31:04:
我给你的文献中有一个网址，可以检验。体网格画不上一般都是画到某个面的时候停止了，看看是哪个面，然后先画面再画体

您好，我用壁面函数法解决边界层问题，然后画了网格，由于空气侧高度只有0.25mm，第一层网格高度取0.05mm，这样计算出来的y+值小于10，达不到规定范围，这是怎么回事？怎么修改才可以满足规定范围？麻烦您帮我解答下好吗。
问题补充：模型风速只有4m/s，雷诺数较小，只有2100左右，是不是不能用壁面函数法啊？
赞一下 回复此楼
7楼2012-04-08 23:21:52
