[求助] 关于O形的网格划分问题

谁来帮我分析下我的O形网格划分问题，对于同样的几何模型，我采用quad－pave方式划分，画了同样的网格数，但是怎么前后两次不出同样的结果啊。。。。急救！！！
第一次划分，很均匀规则。
第二次划分，不理想，而且以后的尝试过程中一直是出现这种不规则网格，但是我想要的是第一种网格。

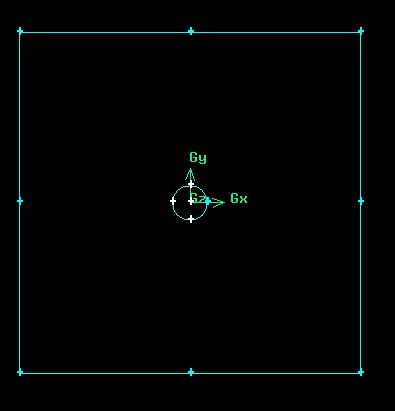

几何模型。ps：模型尺寸较小
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-07-01 09:40:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hjm1985668

金虫 (小有名气)

娑罗守护者
能不能看一下两次分网后的图片
赞一下 回复此楼
老老实实做人，踏踏实实做事
2楼2011-07-02 09:35:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hljfy720

铁虫 (小有名气)
引用回帖:
Originally posted by hjm1985668 at 2011-07-02 09:35:27:
能不能看一下两次分网后的图片

上面的一个和第二个图片就是啊 。我现在就是不知道怎样才能画出第一种图片那样的，或者说我连第二张图片现在也有时画不出一样的，也就是说：目前在这个问题上，我每次划分新的网格时结果均有不同
赞一下 回复此楼
3楼2011-07-02 18:02:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hjm1985668

金虫 (小有名气)

娑罗守护者

【答案】应助回帖

★ ★
臭水沟(金币+2): 谢谢应助~~ 2011-07-03 12:49:38
引用回帖:
Originally posted by hljfy720 at 2011-07-02 18:02:05:
上面的一个和第二个图片就是啊 。我现在就是不知道怎样才能画出第一种图片那样的，或者说我连第二张图片现在也有时画不出一样的，也就是说：目前在这个问题上，我每次划分新的网格时结果均有不同

如果是保证相同操作而得到不同结果的话，可能和软件有关吧，如果你一定要得到这样的网格，可以选用其它分网软件，比如HYPERMESH。
但是我看了你的两张照片，发现，其实两种网格都不好，都有些畸形，对结果肯定是不利的。可以再多几分些试试！
赞一下(1人) 回复此楼
老老实实做人，踏踏实实做事
4楼2011-07-02 20:40:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hljfy720

铁虫 (小有名气)
引用回帖:
Originally posted by hjm1985668 at 2011-07-02 20:40:29:
如果是保证相同操作而得到不同结果的话，可能和软件有关吧，如果你一定要得到这样的网格，可以选用其它分网软件，比如HYPERMESH。
但是我看了你的两张照片，发现，其实两种网格都不好，都有些畸形，对结果肯定 ...

哦 ，谢谢，是不是说gambit里没有这种可以选择的功能啊，就是在符合我的要求的网格之间互相选择。。。。类似于优化一样的功能？
赞一下 回复此楼
5楼2011-07-03 07:55:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hjm1985668

金虫 (小有名气)

娑罗守护者

【答案】应助回帖

★
hljfy720(金币+10): 谢谢帮助 2011-07-03 11:47:43
臭水沟(金币+1): 谢谢应助~~ 2011-07-03 12:49:52
引用回帖:
Originally posted by hljfy720 at 2011-07-03 07:55:45:
哦 ，谢谢，是不是说gambit里没有这种可以选择的功能啊，就是在符合我的要求的网格之间互相选择。。。。类似于优化一样的功能？

应该还是有的，只要你把要划分网格的区域多切几份，然后再画网格就可以达到你想要的分网效果了，我一般也不用GAMBIT画网格，因为那个不好控制，我还是用HYPERMESH画，那样能够控制或者修改网格
赞一下(1人) 回复此楼
老老实实做人，踏踏实实做事
6楼2011-07-03 09:27:27
