[求助] ICEM网格模型分块由面网格生成体网格时出现未知奇葩现象,求高人指点啊,蛋都碎了. 已有4人参与

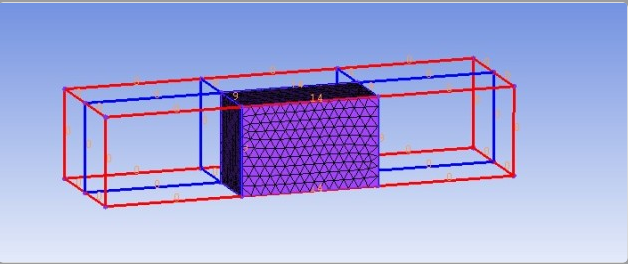

首先将模型分块之后,从其中一个小块开始划分面网格,如图.

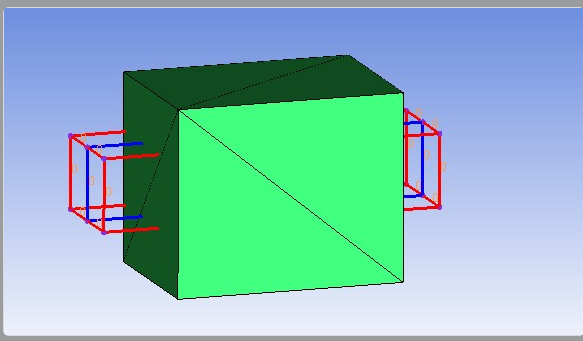

然后从已经划分好的面网格（existing mesh）生成体网格时出现这种情况了，摸不着头脑啊。。。




回复此楼

» 收录本帖的淘帖专辑推荐

ICEM CFD非结构体网格

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-25 20:53:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

achilFes1990

木虫 (著名写手)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-08-25 00:44:35
你用ICEM CFD生成体网格的时候，必须要先建立Body，然后ICEM CFD会在你指定的body里面生成体网格，你要是嫌麻烦，可以直接使用Octree方式生成体网格，你指定好面网格的尺寸，以及体网格的增长率，就可以自动生成了。
赞一下(2人) 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
7楼2013-08-24 15:58:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

fancyxu1990

铜虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-04-27 23:45:45
怎么看你的图  不像是体网格啊，像是一个体
赞一下 回复此楼
知行
2楼2013-04-27 18:33:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yjf11230301

银虫 (小有名气)
你给出的信息太少，光是一个最后的现象，怎么个操作导致的，也许有人能帮你
赞一下 回复此楼
3楼2013-04-27 19:47:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ly1114jj

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-04-27 23:45:54
没看懂你的问题，面网格生成体网格，你第一个就不像面网格啊，你这是个长方体吧，你可以随意生成一个侧面或者正面的面网格，然后通过网格拉伸就可以生成体网格了。
赞一下 回复此楼
海纳百川，有容乃大！
4楼2013-04-27 22:03:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

greycat

金虫 (著名写手)
引用回帖:
3楼: Originally posted by yjf11230301 at 2013-04-27 19:47:50
你给出的信息太少，光是一个最后的现象，怎么个操作导致的，也许有人能帮你

第一张是一个小长方体的面网格，第二张是从第一张的面网格上生成体网格之后出现的奇怪现象，变成了一大坨了。。。。
赞一下 回复此楼
5楼2013-05-01 09:37:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

greycat

金虫 (著名写手)
引用回帖:
4楼: Originally posted by ly1114jj at 2013-04-27 22:03:21
没看懂你的问题，面网格生成体网格，你第一个就不像面网格啊，你这是个长方体吧，你可以随意生成一个侧面或者正面的面网格，然后通过网格拉伸就可以生成体网格了。

这个模型只是一个简单的例子啊，我实际做的那个模型不能通过拉伸获得
赞一下 回复此楼
6楼2013-05-01 09:39:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

houyali_2012

新虫 (初入文坛)
麻烦问一下，你的这个问题解决了吗？我现在也遇到这样的问题不知道该怎么办？？？
赞一下 回复此楼
8楼2013-10-09 17:50:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梅妆123

新虫 (初入文坛)

【答案】应助回帖

楼主最后怎么解决问题的，我也遇到了拉伸问题，是一个圆面拉伸后圆上一部分演一个方向，另一部分沿相反的方向。
赞一下 回复此楼
9楼2014-04-27 11:19:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (小有名气)
本帖仅楼主可见
赞一下
10楼2015-07-08 08:14:37
