[求助] ICEM CFD 绘制网格导入到FLUENT问题 已有2人参与

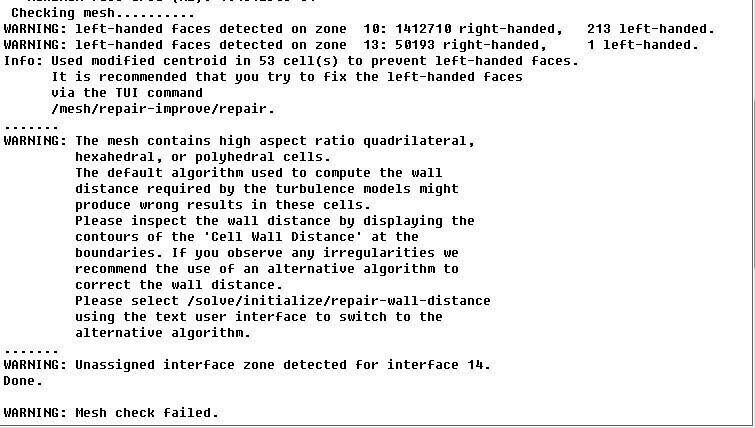

最近利用ICEM CFD绘制结构化网格，网格质量平均0.5左右，但是在导入到FLUENT 出现mesh check failed， 并显示“Warning：non-positive volumes exist”.具体显示见附图。。
希望虫友帮助下，不胜感激

ICEM CFD 绘制网格导入到FLUENT问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-10-17 09:44:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

enjoyingmo

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
网格中是不是存在interface面？有的话需要先合并，不然检查网格就会失败。
赞一下(1人) 回复此楼
决定的了开始却奈何不了结束
4楼2014-10-17 11:20:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格物要致知

木虫 (著名写手)

【答案】应助回帖

★ ★
石壮: 金币+2, ★★★很有帮助, 我的模型是一个烟道，并不是一个轴对称模型，什么是右手规则，谢谢 2014-10-20 09:16:07
这是因为你有网格不符合右手定则，修改办法Blocking 选择Block ckeck  invert selected blocks

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
格物致知专做科研
10楼2014-10-20 00:45:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

phujie

至尊木虫 (知名作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
石壮: 金币+1, ★有帮助, 请问能不能说的再详细点， 2014-10-17 13:27:03
是几何建模和画网格的问题
赞一下 回复此楼
2楼2014-10-17 09:46:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yongbinah

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
石壮: 金币+4, ★★★很有帮助, 是的，网格质量应该再高点，只是现在不知怎么提高了。我的PART是和body一起设置，然后才划分网格的 2014-10-17 13:28:58
是不是网格质量太低了？或者是不是你是在划分完网格在MESH中load from block之后才设置的part啊,这样也会报错但我忘记报的是不是你这个错误了。你还是把网格的质量调高一些！
赞一下 回复此楼
金币的价值在于创造有质量的帖子
3楼2014-10-17 11:02:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

enjoyingmo

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
石壮: 金币+5, ★★★很有帮助, 是有interface面，你的意思是先把两个面合并之后再倒入FLUENT 吗？再者，出现负体积怎么解决呢？谢谢 2014-10-17 13:30:36
Warning：non-positive volumes exist，有负体积存在吧？
赞一下 回复此楼
决定的了开始却奈何不了结束
5楼2014-10-17 11:22:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taiwangwsg

新虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
石壮: 金币+2, ★有帮助, smooth swap如何操作，请详细说下，谢谢啦。。smooth swap是提高网格质量的操作么？菜鸟不熟 2014-10-17 13:32:24
Smooth  swap一下再去check！

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2014-10-17 12:20:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

enjoyingmo

银虫 (小有名气)
引用回帖:
5楼: Originally posted by enjoyingmo at 2014-10-17 11:22:00
Warning：non-positive volumes exist，有负体积存在吧？

导入到Fluent中再合并，Define-mesh interfaces 将对应的interface面合并，然后再检查网格。如果有负体积的话就需要检查网格，重新画网格了。。。
赞一下 回复此楼
决定的了开始却奈何不了结束
7楼2014-10-17 15:35:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
石壮: 金币+1, ★有帮助, 谢谢应助，但是负体积如何显示呢 2014-10-20 09:12:51
显然是有负体积存在，根据我的经验一般是关联错误导致，首先显示负体积的位置，然后检查的你的关联。
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
8楼2014-10-19 22:28:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格物要致知

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
把你的模型简单介绍一下，是不是轴对称模型？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
格物致知专做科研
9楼2014-10-20 00:43:37
