[求助] ICEM CFD 突变截面轴的O型网格划分的疑问

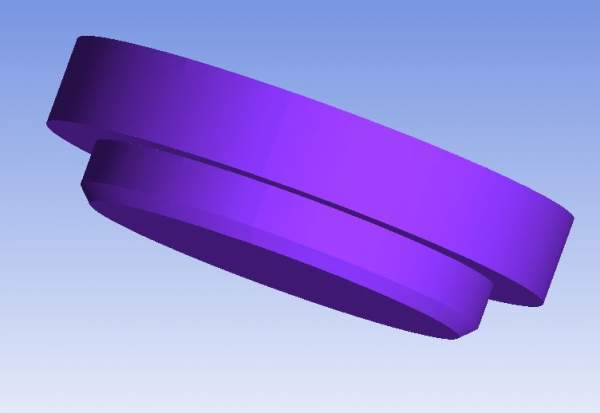

一个简单的图形，如下图：
ICEM CFD 突变截面轴的O型网格划分的疑问

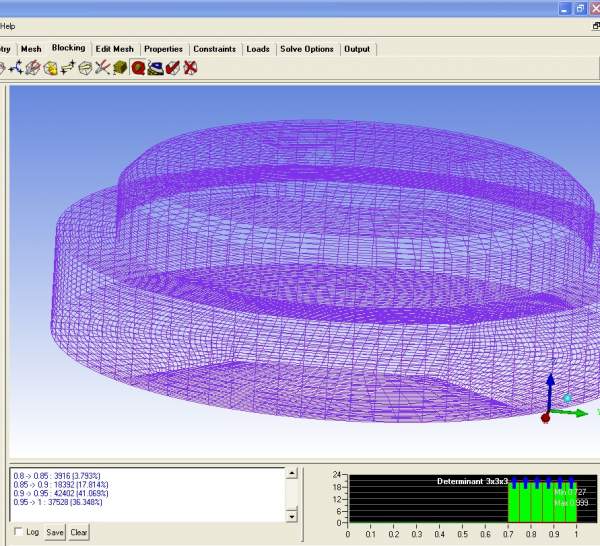

想画成O型网格，可是结果如下：
ICEM CFD 突变截面轴的O型网格划分的疑问-1
正面
ICEM CFD 突变截面轴的O型网格划分的疑问-2

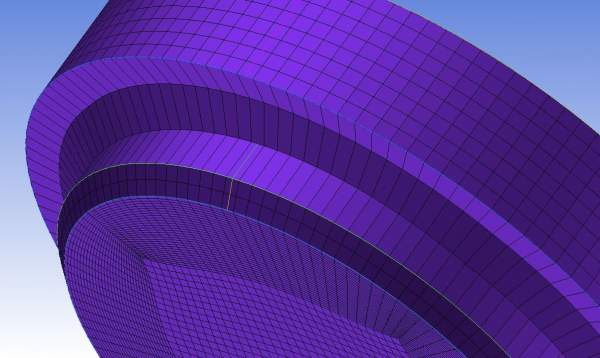

台阶处为斜面。
本来垂直下来的台阶，变为斜面了。

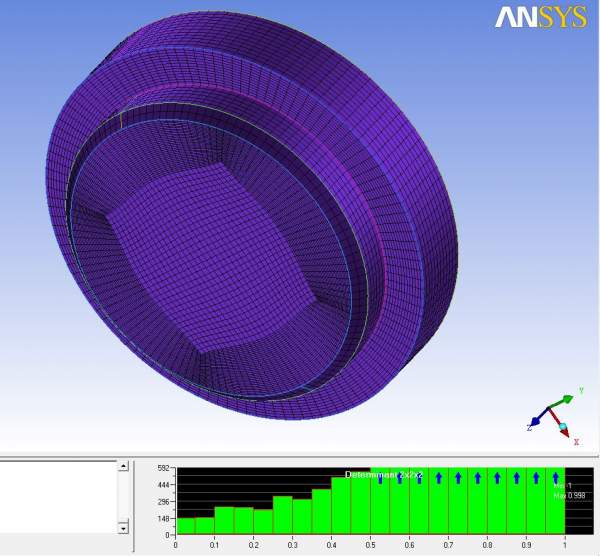

   网格质量检查为：

ICEM CFD 突变截面轴的O型网格划分的疑问-3
仔细检查，为edges本来为斜的，如下图：
ICEM CFD 突变截面轴的O型网格划分的疑问-4
怎么修改呢？

附件中上传我的igs几何文件，希望可以得到解答，谢谢。
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : bottom-gai.igs
    • 2013-12-03 09:30:49, 16.1 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-12-03 09:31:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

312367697

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
从左下往右上数，第二个面没关联好，重新关联
赞一下 回复此楼
2楼2013-12-03 09:39:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
引用回帖:
2楼: Originally posted by 312367697 at 2013-12-03 09:39:29
从左下往右上数，第二个面没关联好，重新关联

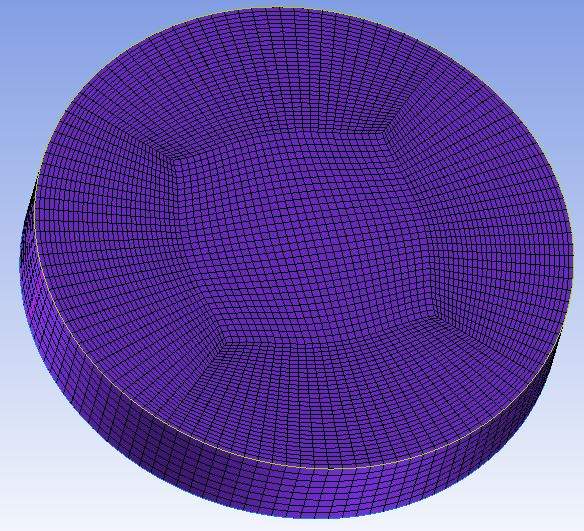

我再次分割一层，得到如下结果：
ICEM CFD 突变截面轴的O型网格划分的疑问-5

网格质量还是不行。

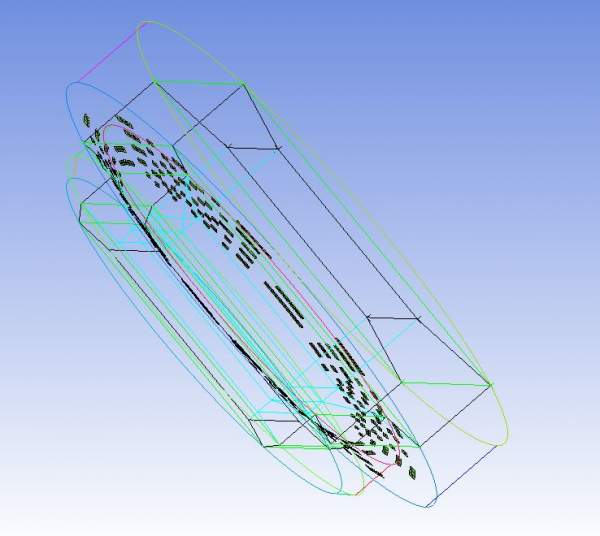

此时的edges和质量不好的单元分布为：
ICEM CFD 突变截面轴的O型网格划分的疑问-6
赞一下 回复此楼
3楼2013-12-03 09:49:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
http://pan.baidu.com/s/1CbrnX   做了一下，感觉可以。你自己看看吧。tin和blk文件我已上传。
赞一下 回复此楼
4楼2013-12-03 11:58:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
fangdian: 金币+20, ★★★★★最佳答案, 挺不错的，谢谢 2013-12-03 20:02:39
引用回帖:
3楼: Originally posted by fangdian at 2013-12-03 09:49:48
我再次分割一层，得到如下结果：


网格质量还是不行。
此时的edges和质量不好的单元分布为：
...

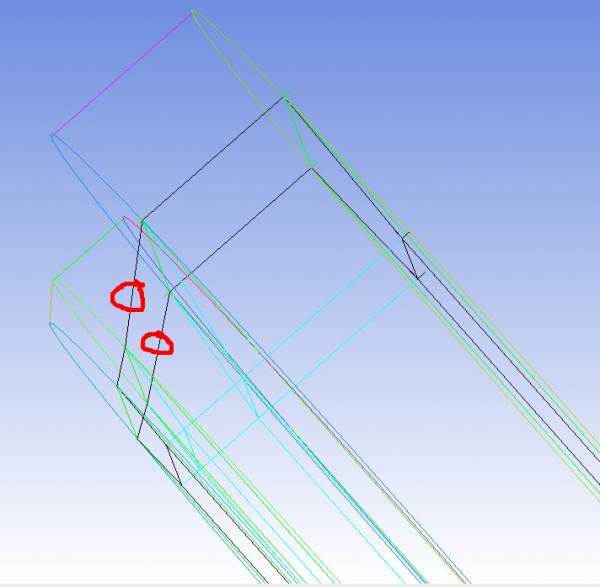

你看看 我觉得没问题

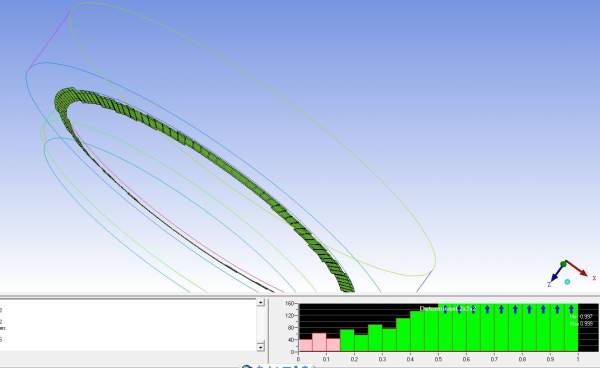

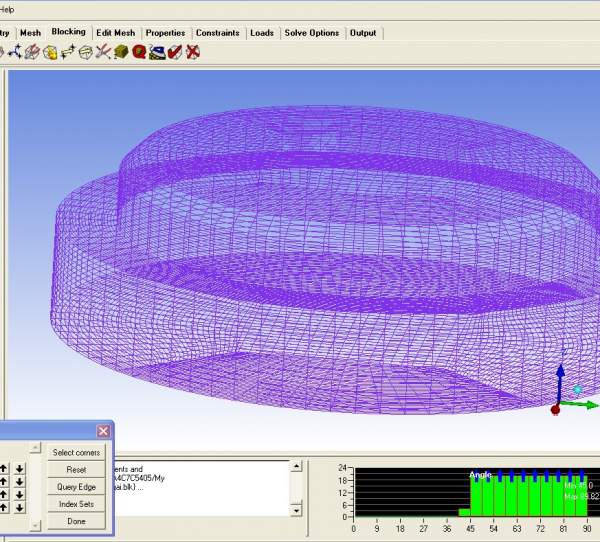

ICEM CFD 突变截面轴的O型网格划分的疑问-7


ICEM CFD 突变截面轴的O型网格划分的疑问-8
赞一下(1人) 回复此楼
5楼2013-12-03 11:58:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
太感谢了，看了一下你的blk和tin，要是自己操作的话，感觉太繁琐，能大概说一下你的操作步骤不？
谢谢啊
赞一下 回复此楼
6楼2013-12-03 20:02:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
引用回帖:
6楼: Originally posted by fangdian at 2013-12-03 20:02:15
太感谢了，看了一下你的blk和tin，要是自己操作的话，感觉太繁琐，能大概说一下你的操作步骤不？
谢谢啊

http://pan.baidu.com/s/1qwIPP  你说太繁琐，那是你不太熟练这个画分方法。自己看视频去吧。
赞一下(2人) 回复此楼
7楼2013-12-04 09:36:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
引用回帖:
7楼: Originally posted by dragonship at 2013-12-04 09:36:31
http://pan.baidu.com/s/1qwIPP  你说太繁琐，那是你不太熟练这个画分方法。自己看视频去吧。...

太谢谢你了，非常感谢，网格划分我不熟练，好好加油啊，呵呵。再次感谢
赞一下 回复此楼
8楼2013-12-04 09:47:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanghouqin

金虫 (小有名气)
楼主基础功没少下功夫，ICEM我学了一周感觉上手慢还是用了Gambit，暂时忙着做VOF+熔化凝固模型，等模型建好再补基础功的功课
赞一下 回复此楼
9楼2013-12-05 10:41:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunqin520

铁虫 (初入文坛)
少了几次o网格，初步看来 一下应该需要至少3次，你直接o关联，不行啊，
赞一下 回复此楼
g
10楼2015-09-20 14:38:26
