【原创】ICEM结构化网格的小例子
|
||||||
|

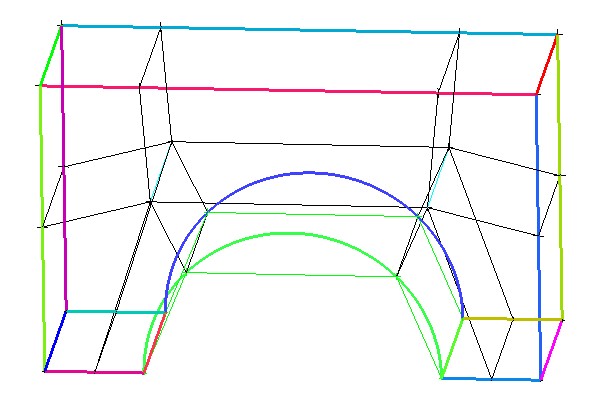

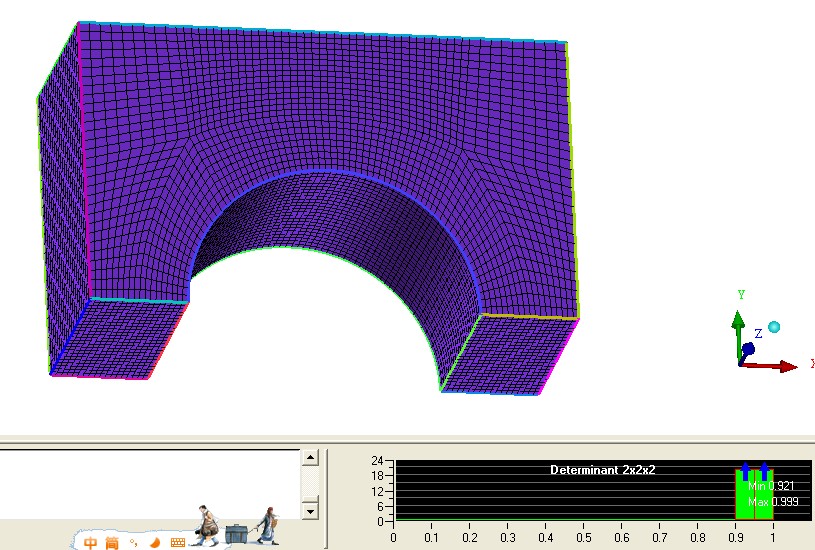

为了方便初学做网格软件的虫子很好理解结构化网格的概念，我用两种方法做了一个简单但很有代表性的小例子，奉献给大家。 （做得比较粗糙，欢迎高手共同在此帖讨论，为ICEM初学者能够快速上手提供有利条件） 1.下图是几何结构：  第一种做法，采用O型网格，删除两个块后再跟几何体耦合： 2.初始拓扑块：  3.进行O型拓扑：  4.删除半圆部分的两个块：  5.与几何体耦合  6.网格生成：  [ Last edited by seaharrier on 2010-10-10 at 17:54 ] |
