小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 【求助】帮忙画结构化网格(楼主取消)
131/1返回列表
查看: 1617  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

HF.Jiang

木虫 (正式写手)

[交流] 【求助】帮忙画结构化网格(楼主取消)

整个是1/8圆柱，整体做O-Grid，内部两个圆柱和两根半圆柱均需挖空，做O-Grid。小弟画了一天也没画出来，哪位大哥能帮忙画下？不胜感谢！tin文件已上传。

[ Last edited by ben_ladeng on 2011-4-13 at 11:05 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-03-30 09:55:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)
引用回帖:
Originally posted by HF.Jiang at 2011-03-30 09:55:19:
整个是1/8圆柱，整体做O-Grid，内部两个圆柱和两根半圆柱均需挖空，做O-Grid。小弟画了一天也没画出来，哪位大哥能帮忙画下？不胜感谢！tin文件已上传。

给你看看，
回复此楼
2楼2011-03-30 10:52:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)
引用回帖:
Originally posted by HF.Jiang at 2011-03-30 09:55:19:
整个是1/8圆柱，整体做O-Grid，内部两个圆柱和两根半圆柱均需挖空，做O-Grid。小弟画了一天也没画出来，哪位大哥能帮忙画下？不胜感谢！tin文件已上传。

20BB有点少啊
回复此楼
3楼2011-03-30 10:58:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

HF.Jiang

木虫 (正式写手)
引用回帖:
Originally posted by seaharrier at 2011-03-30 10:58:28:
20BB有点少啊

老大，BB不是问题，只要出来的网格质量不错，可以用，我再加30个！
赞一下 回复此楼
4楼2011-03-30 11:01:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)
引用回帖:
Originally posted by HF.Jiang at 2011-03-30 11:01:50:
老大，BB不是问题，只要出来的网格质量不错，可以用，我再加30个！

呵呵，50个也不多啊，

开玩笑，我抽空给你看看吧，小结构比较多，做O型网格麻烦
赞一下 回复此楼
5楼2011-03-30 11:03:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

HF.Jiang

木虫 (正式写手)
引用回帖:
Originally posted by seaharrier at 2011-03-30 11:03:20:
呵呵，50个也不多啊，

开玩笑，我抽空给你看看吧，小结构比较多，做O型网格麻烦

呵呵，老大，谢了！我刚学ICEM，很多功能还在摸索中。。。
赞一下 回复此楼
6楼2011-03-30 11:10:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)
引用回帖:
Originally posted by HF.Jiang at 2011-03-30 11:10:38:
呵呵，老大，谢了！我刚学ICEM，很多功能还在摸索中。。。

我也很少用ICEM，呵呵
赞一下 回复此楼
7楼2011-03-30 11:14:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heattransfet

新虫 (职业作家)
呵呵 我对GAMBIT比较熟练，ICEM未用过，
赞一下 回复此楼
8楼2011-03-30 15:14:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hhucy

实习版主 (著名写手)
如果是gambit还能帮看看
赞一下 回复此楼
9楼2011-03-30 21:11:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

HF.Jiang

木虫 (正式写手)
引用回帖:
Originally posted by hhucy at 2011-03-30 21:11:38:
如果是gambit还能帮看看

Gambit也可以啊，只要能做出结构化网格来，不过tin文件能导到Gambit中吗？
赞一下 回复此楼
10楼2011-03-31 08:32:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hhucy

实习版主 (著名写手)
引用回帖:
Originally posted by HF.Jiang at 2011-03-31 08:32:10:
Gambit也可以啊，只要能做出结构化网格来，不过tin文件能导到Gambit中吗？

不能 我已经试过了
赞一下 回复此楼
11楼2011-03-31 11:08:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

HF.Jiang

木虫 (正式写手)
ben_ladeng: 欢迎贴出过程。 2011-04-13 11:07:04

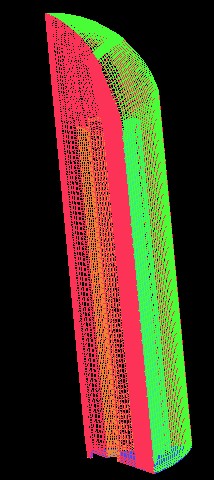

经过不懈的努力，在各位网友的帮忙下，终于完成了，上图，质量还没调整
赞一下(1人) 回复此楼
13楼2011-04-13 10:45:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
HF.Jiang12楼
2011-04-01 15:05   回复
引用回帖:
Originally posted by hhucy at 2011-03-31 11:08:03: 不能 我已经试过了
