[求助] 哪位高手帮忙画一个光刻板（掩模板）图纸，简单的阵列结构。

我想光刻一定的图案在硅片上，光刻机也联系好了，现在需要光刻板，我问深圳一公司可以做，承诺比较快，可是我压根没见过这种光刻板图纸长啥样，他那边公司说是保密图纸，不给我。寻求高手帮忙给做下吧，那边说AUTO CAD的图纸就可以，或者其他软件的。
我的图案在下边，硅片的总尺寸是30mmx30mm，

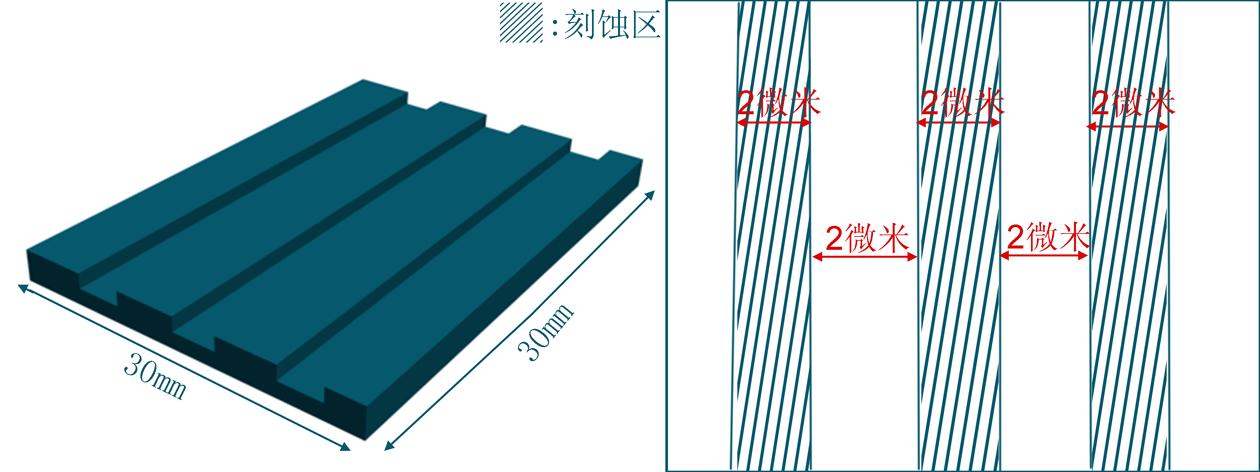

第一个图案就是规则的矩形，矩形尺寸 30mmx0.002mm,间隔0.002mm。

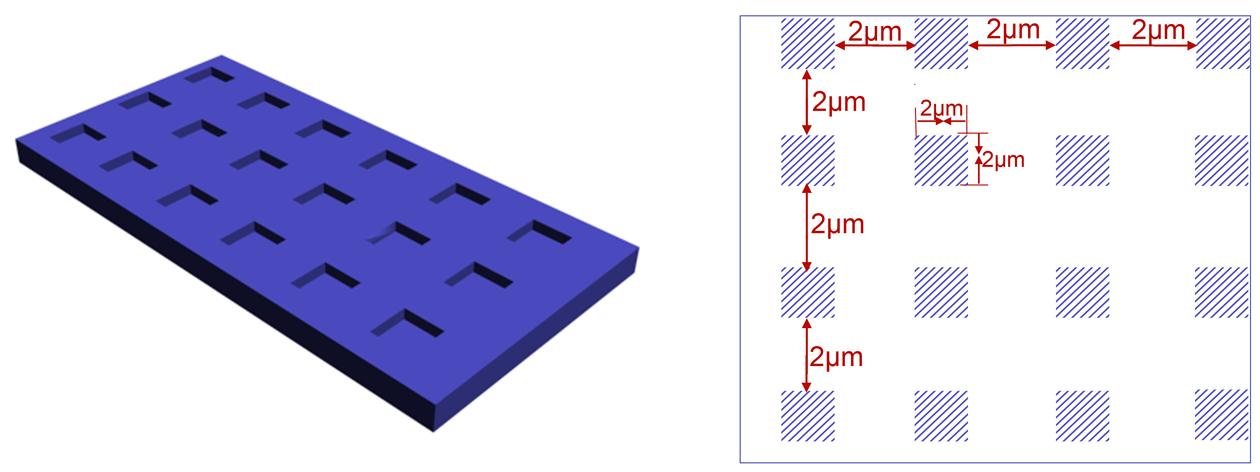

第二个图案是正方形，边长为0.002mm，间隔均为0.002mm。
最好第三个也能做下，同心圆环，环宽0.002mm，间隔0.002mm。
实在是没见过图纸，拜托各位高手。
如果是哪个厂家顺便帮我设计了，那更好了，一条龙服务。呵呵。

图一



图2



图3

[ Last edited by lzb7758520 on 2012-1-5 at 13:17 ]
回复此楼

» 收录本帖的淘帖专辑推荐

暗场

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
梦想不能当饭吃啊
1楼 2012-01-05 13:15:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lzb7758520

铁杆木虫 (著名写手)
引用回帖:
3楼: Originally posted by bingan727 at 2012-01-05 13:46:14:
你的图是Pro-E画的吗？ 如果是的话，基于你现有的三维图可以得到俯视图，侧视图和主视图，就跟Auto CAD一样。具体如何操作，你可以看看Pro-E的书。

不是，我是用3Dmax画的，
赞一下(1人) 回复此楼
梦想不能当饭吃啊
4楼2012-01-05 15:10:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhiqing9967

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
找到ledit 了吗，我有。
赞一下(1人) 回复此楼
10楼2012-01-05 21:31:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxh419

金虫 (正式写手)

独孤求败

【答案】应助回帖

感谢参与，应助指数 +1
这个很简单的，用ATUO CAD 或Solidworks 就可以画了，最后生成工程制图就可了。
我用的是Solidworks。本来打算帮LZ画的，只是发现LZ没有给刻蚀深度啊！
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

lzb7758520
孤舟蓑笠翁，独钓寒江雪。
11楼2012-01-06 11:07:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hls85915

荣誉版主 (文坛精英)

科研工具版——沙漠之胡

优秀版主优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
这个画不了，不过你可以找打印地方的人画
赞一下 回复此楼
哈哈
2楼2012-01-05 13:27:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bingan727

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你的图是Pro-E画的吗？ 如果是的话，基于你现有的三维图可以得到俯视图，侧视图和主视图，就跟Auto CAD一样。具体如何操作，你可以看看Pro-E的书。
赞一下 回复此楼
3楼2012-01-05 13:46:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzb7758520

铁杆木虫 (著名写手)
引用回帖:
2楼: Originally posted by hls85915 at 2012-01-05 13:27:12:
这个画不了，不过你可以找打印地方的人画

我不知道你这个难画是什么意思？这个图纸是不是很复杂？打印的地方估计给钱可能会画
赞一下 回复此楼
梦想不能当饭吃啊
5楼2012-01-05 15:12:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangwj

荣誉版主 (职业作家)

小木虫无限续航核潜艇
我觉得用Ledit画就是了，你自己在网上找个破解版的，如果没有记错的话8.3版肯定有破解的，然后按照要求画就是了，画好单个，然后镜像成阵列就是了。
什么技术保密都是唬人的，这个保什么密啊？
赞一下 回复此楼
谢谢支持材料区@小木虫论坛
6楼2012-01-05 15:28:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangguang53

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
其实不用画图纸，你只告诉他他们应该可以给你做，请问你是做什么材料的？
赞一下 回复此楼
7楼2012-01-05 18:20:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzb7758520

铁杆木虫 (著名写手)
内容已删除
回复此楼
梦想不能当饭吃啊
8楼2012-01-05 21:10:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzb7758520

铁杆木虫 (著名写手)
引用回帖:
7楼: Originally posted by yangguang53 at 2012-01-05 18:20:34:
其实不用画图纸，你只告诉他他们应该可以给你做，请问你是做什么材料的？

微纳合成，就是银金SERS应用
赞一下 回复此楼
梦想不能当饭吃啊
9楼2012-01-05 21:11:15
