[求助] ICEM混合网格计算问题

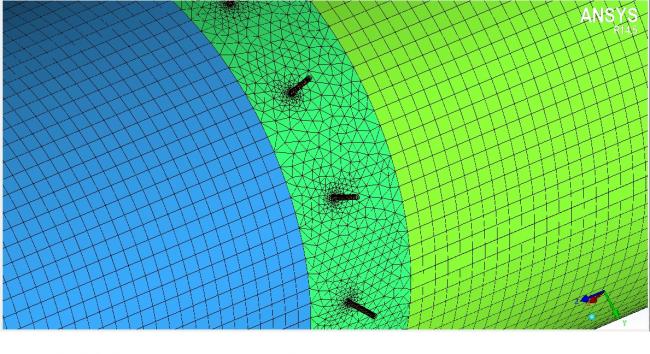

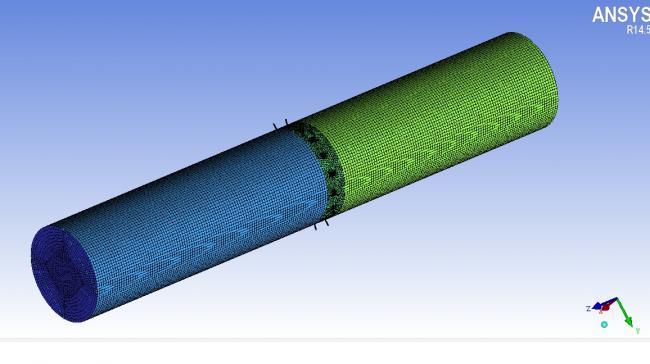

各位，请教一个问题，模拟所用的网格采用icem进行混合网格处理，如下图1、2

边界条件：
           大圆柱底部速度进口，上部压力出口
           小圆柱速度进口

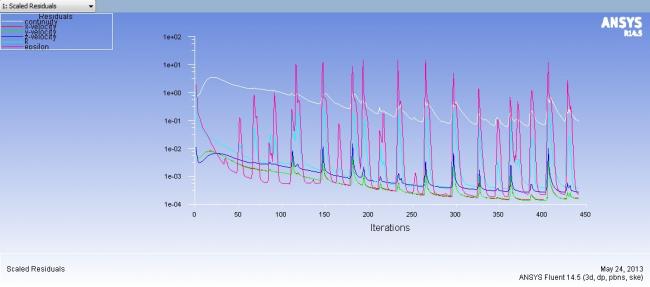

问题：残差曲线如图3所示，请教各位，这主要是什么原因？
           六面体网格质量>0.8，四面体网格质量>0.4，混合处理后质量就很差，出现质量小于0.1的网格，主要在四面体与六面体交接的interface上。
ICEM混合网格计算问题


ICEM混合网格计算问题-1


ICEM混合网格计算问题-2
回复此楼

» 收录本帖的淘帖专辑推荐

ICEM网格帖子 混合网格相关

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-24 10:04:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuyankeyu

木虫 (正式写手)
同请大神解答！
回复此楼
2楼2013-05-24 10:14:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七-vip

新虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-05-26 13:42:56
最好做成一体网格 混合网格误差大
赞一下 回复此楼
3楼2013-05-24 10:30:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liutao2011

银虫 (小有名气)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-06-02 11:06:47
混合网格可以让节点不重合吧
设置成interface在CFX可以设置为GGI
赞一下 回复此楼
4楼2013-05-27 17:27:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caijin1027

金虫 (小有名气)
引用回帖:
4楼: Originally posted by liutao2011 at 2013-05-27 17:27:40
混合网格可以让节点不重合吧
设置成interface在CFX可以设置为GGI

我已经在fluent里面设置过interior，就是内部面，而且网格节点已经对应好了
赞一下 回复此楼
5楼2013-05-30 15:26:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liutao2011

银虫 (小有名气)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-06-02 11:06:54
合并节点会使网格质量变差，我以前也试过
后来我就不合并网格了 设置成interface
赞一下 回复此楼
6楼2013-05-31 17:24:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)

【答案】应助回帖

混合网格interface处质量不好，主要是在粘接网格的时候，生成了金字塔形网格。

两点修改建议：
1、把interface分别向上下两端移动，扩大中间非结构网格区域
2、先做中间的非结构网格，然后利用网格拉伸，替换现有的结构网格（对结果影响不大）
赞一下(3人) 回复此楼
7楼2013-06-07 21:37:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stanstanne

银虫 (正式写手)
引用回帖:
6楼: Originally posted by liutao2011 at 2013-05-31 17:24:28
合并节点会使网格质量变差，我以前也试过
后来我就不合并网格了 设置成interface

大神，设置成interface后，计算误差大吗
赞一下 回复此楼
我是一个粉刷匠
8楼2017-04-27 21:23:09
