[求助] icem中网格节点划分问题

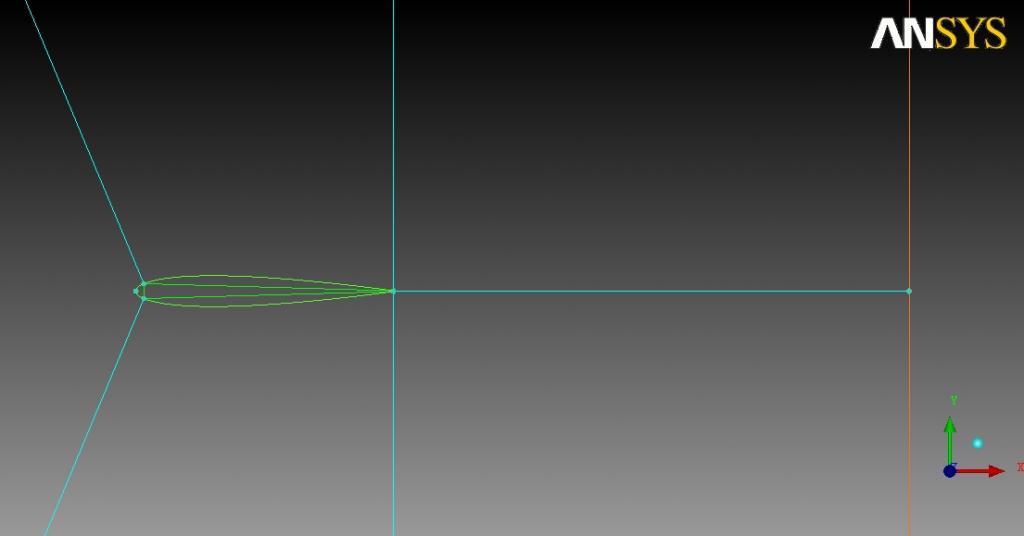

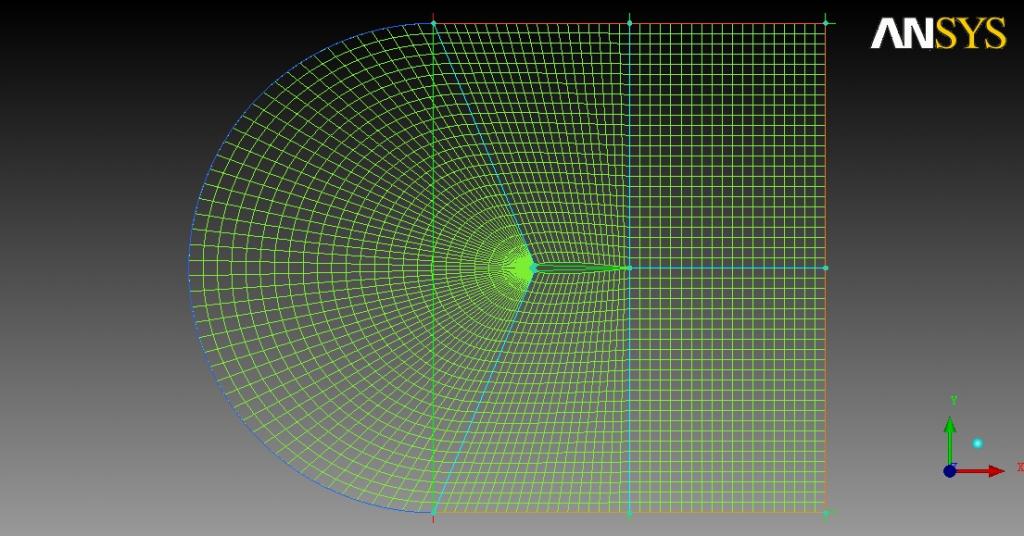

我在画关于叶形的c网,拓扑结构如图。

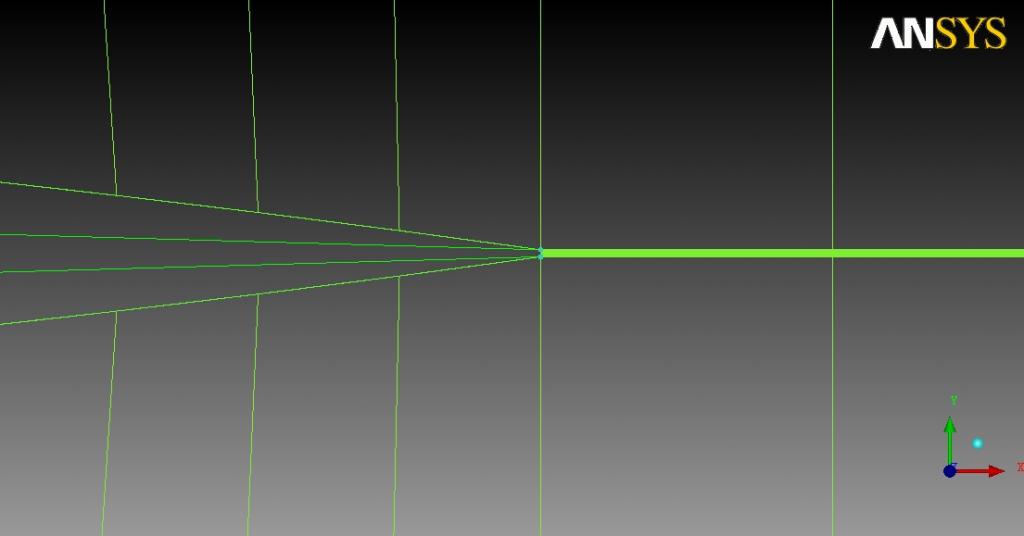

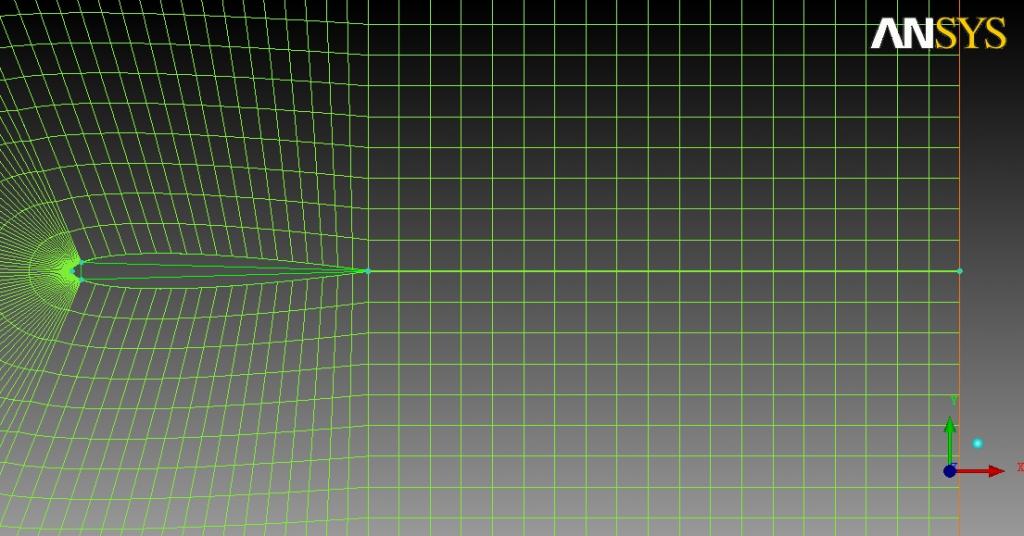

在叶形前端设置50个网格节点,并未copy。但是在叶形末端却也有50个节点,这就导致末端很小的范围内网格太密。
求大神指点,怎么做才能让叶形前端与末端的网格节点数不同,谢谢~~~







yexing qianduan.jpg






回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouyc_1986

木虫 (初入文坛)

【答案】应助回帖

xiegangmai: 谢谢参与!非应助请勿选择“应助回帖” 2013-03-09 23:24:21
把tin文件传上来呀
2楼2013-03-09 21:14:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjlvhy

金虫 (小有名气)

引用回帖:
2楼: Originally posted by zhouyc_1986 at 2013-03-09 21:14:00
把tin文件传上来呀

谢谢了

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : out.tin
  • 2013-03-11 22:29:32, 9.59 K
3楼2013-03-11 22:30:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouyc_1986

木虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
xiegangmai: 金币+1, 谢谢参与! 2013-03-12 22:57:12
wjlvhy: 金币+10 2013-03-19 16:27:07
block做好了,C网格,你自己调网格质量吧,给个地址呀发给你
4楼2013-03-12 18:48:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室

新虫 (初入文坛)

★
xiegangmai: 金币+1, 谢谢参与! 2013-03-13 14:33:25
月只蓝: 屏蔽内容, 马甲号,广告 2017-04-06 09:40:02
月只蓝: 屏蔽内容, 违规存档, 马甲号,广告,刷应助 2017-04-06 09:41:21
本帖内容被屏蔽

5楼2013-03-12 23:27:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjlvhy

金虫 (小有名气)

引用回帖:
4楼: Originally posted by zhouyc_1986 at 2013-03-12 18:48:45
block做好了,C网格,你自己调网格质量吧,给个地址呀发给你

174192887@qq.com
太感谢了。。。
6楼2013-03-18 22:02:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjlvhy

金虫 (小有名气)

引用回帖:
4楼: Originally posted by zhouyc_1986 at 2013-03-12 18:48:45
block做好了,C网格,你自己调网格质量吧,给个地址呀发给你

你好,你把造型给改了,我做的叶形尾部不是收缩成尖角的。
所以才想处理叶形末端那么密的网格。。。
麻烦你再看看,谢谢了
7楼2013-03-19 16:10:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouyc_1986

木虫 (初入文坛)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 谢谢参与! 2013-03-24 11:29:59
我把尾缘削尖了,你的造型上尾缘非常小了,RANS计算的话可能没啥影响,如果尾缘一定要做网格的话,那就导圆了再做O网格呀
8楼2013-03-19 18:52:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjlvhy

金虫 (小有名气)

引用回帖:
8楼: Originally posted by zhouyc_1986 at 2013-03-19 18:52:31
我把尾缘削尖了,你的造型上尾缘非常小了,RANS计算的话可能没啥影响,如果尾缘一定要做网格的话,那就导圆了再做O网格呀

好的,我试试,谢了
9楼2013-03-19 22:36:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
