[求助] icem 网格划分

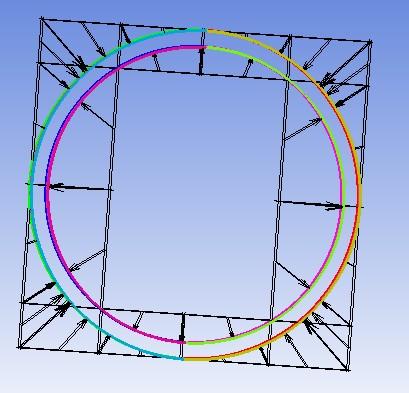

劳烦大家帮我看一下这个网格划分有没有问题
因为我不会进行edge和curve的关联，所以没有进行该步操作，但是不确定划分的网格是否有问题

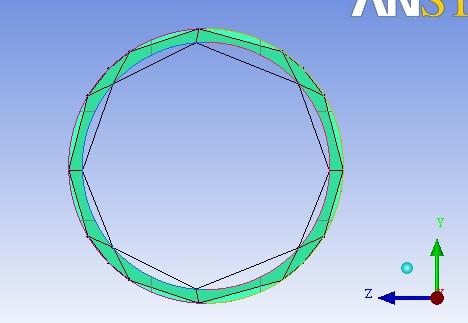

在圆柱外边的线有问题吗？该怎么改正？

» 猜你喜欢

帮我的英语口语老师找学生已经有4人回复
计算三阶力常数用thirdorder扩胞时参数如何选择？临近原子数怎么取值已经有7人回复
物理学I论文润色/翻译怎么收费? 已经有221人回复
2026年循环经济功能材料国际会议（ICFMCE 2026）已经有0人回复
2026年第五届电气、电子与信息工程国际会议（ISEEIE 2026）已经有0人回复
哈尔滨理工大学物理系招收物理学考研调剂已经有4人回复
0702一志愿吉大B区求调剂已经有5人回复
求调剂已经有0人回复
0702一志愿吉大B区求调剂有论文已经有0人回复
请问还有没有用Latex写文章的小伙伴们？已经有0人回复

» 本主题相关价值贴推荐，对您同样有帮助:

ICEM网格划分问题已经有15人回复
【求助】fluent中对160多万网格的模型进行含化学反应的流体模拟的计算量？已经有7人回复
求助关于直角梯形的网格划分已经有15人回复
如何鉴别网络质量的好坏？已经有32人回复
【求助】一个ICEM网格划分的模型如何划分已经有10人回复
【教程】ANSYS ICEM CFD 网格划分已经有344人回复
求高手帮忙画个Gambit网格已经有17人回复
在做fluent例子的时候遇到了问题，发现无法进行迭代计算，求教大家已经有9人回复
关于FLUENT中共轭传热中的couple边界条件问题已经有12人回复
求助 gambit中网格划分问题已经有13人回复
怎样把用solidworks画的三维图用到ansys中？？？急急急！！！！已经有22人回复
【讨论】ICEMCFD网格问题已经有11人回复
【求助】关于gambit中网格划分时可分区划分问题？已经有18人回复
【求助】ICEM与gambit比较已经有26人回复

1楼 2012-05-16 19:57:24

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

dugujian8866

铜虫 (小有名气)

应助: 1 (幼儿园)
金币: 651.3
红花: 5
帖子: 132
在线: 17.8小时
虫号: 1047940
注册: 2010-06-26
专业: 流体力学

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
cenwanglai: 金币+2, 谢谢回复~ 2012-05-18 17:03:43

我感觉是有问题的，因为不关联的话，你的块会比实际的图形还大。如果只是画一个环形结构，建议你画两个圆柱体，然后使用网格融合就行了。

2楼2012-05-17 09:02:46

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

bgdwfbb

木虫 (正式写手)

应助: 27 (小学生)
金币: 2926.1
散金: 155
红花: 8
帖子: 637
在线: 82.2小时
虫号: 1384624
注册: 2011-08-30
性别: GG
专业: 工程热物理相关交叉领域

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
cenwanglai: 金币+2, 谢谢回复 2012-05-18 17:03:56

不关联肯定是不对的。这一步不可以略去的

3楼2012-05-18 08:20:06

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

应助: 363 (硕士)
金币: 5307.5
红花: 21
帖子: 1400
在线: 197.1小时
虫号: 1115537
注册: 2010-10-07
性别: GG
专业: 海洋工程

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
cenwanglai: 金币+2, 谢谢回复，欢迎常来~ 2012-05-18 17:04:11

这个可以直接用O_Grid做，关联时先选中Block的Edges，中键确定，再选中Geometry的Curves，中键确定，这时候Edges会变成绿色，说明关联成功。

扫一扫关注我的微信公众号，共同学习船舶CFD

4楼2012-05-18 13:51:49

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

hotsonliao

金虫 (小有名气)

应助: 16 (小学生)
金币: 716.8
红花: 24
帖子: 219
在线: 34.9小时
虫号: 1458327
注册: 2011-10-24
性别: GG
专业: 多相流热物理学

【答案】应助回帖

★
dbb627: 金币+1, 欢迎交流 2012-07-14 18:55:55

这个必须要用o型网格的，可以得到很好的网格质量

5楼2012-07-14 10:10:27
