[求助] icem 2d 多面画网格问题

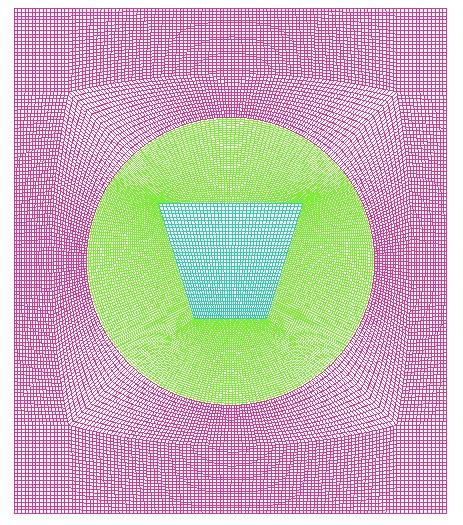

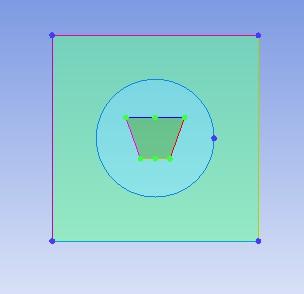

如图,要形成后面的图片所示的网格,怎样使交界处的网格保持一致啊


[ Last edited by 繁爱辰 on 2012-5-3 at 20:35 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格物要致知

木虫 (著名写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-05-04 16:34:19
这个不难,好好看一下,首先在初始block横着劈两下,然后竖着劈两下,然后在中间的block里面使用ogrid即可

[ 发自手机版 http://muchong.com/3g ]
格物致知专做科研
2楼2012-05-04 07:36:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
感谢参与,应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-05-04 16:34:24
看样子像外ogird把!~~~~~~~楼主试试看
我要奋斗到底
3楼2012-05-04 07:47:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

繁爱辰

新虫 (小有名气)

引用回帖:
2楼: Originally posted by 格物要致知 at 2012-05-04 07:36:00:
这个不难,好好看一下,首先在初始block横着劈两下,然后竖着劈两下,然后在中间的block里面使用ogrid即可

这个我建完网格以后,fluent读入出错,还有怎样设置中间的那个圆为interface?
4楼2012-05-04 09:40:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

繁爱辰

新虫 (小有名气)

引用回帖:
2楼: Originally posted by 格物要致知 at 2012-05-04 07:36:00:
这个不难,好好看一下,首先在初始block横着劈两下,然后竖着劈两下,然后在中间的block里面使用ogrid即可

这次能读入了,不过检查网格的时候失败,好像是设置interface的事情,由于我是要做滑移网格,具体要注意什么吗?谢谢了
5楼2012-05-04 10:01:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格物要致知

木虫 (著名写手)

【答案】应助回帖

★
臭水沟: 金币+1, 谢谢交流~~ 2012-05-04 16:34:31
设置interface的时候要注意,对应的分界面的曲线必须两条(重合在一起)两条线都要关联

[ 发自手机版 http://muchong.com/3g ]
格物致知专做科研
6楼2012-05-04 12:58:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

繁爱辰

新虫 (小有名气)

引用回帖:
6楼: Originally posted by 格物要致知 at 2012-05-04 12:58:34:
设置interface的时候要注意,对应的分界面的曲线必须两条(重合在一起)两条线都要关联

哎,又不能读入了,也不知道咋了
7楼2012-05-04 20:57:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

繁爱辰

新虫 (小有名气)

Error:
FLUENT received fatal signal (ACCESS_VIOLATION)
1. Note exact events leading to error.
2. Save case/data under new name.
3. Exit program and restart to continue.
4. Report error to your distributor.
Error Object: #f
8楼2012-05-04 21:01:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格物要致知

木虫 (著名写手)

【答案】应助回帖

★
臭水沟: 金币+1, 谢谢交流~~ 2012-05-05 08:23:28
是不是动网格呢?你把你的模型还有必要的说明文件发给我我帮你做一下吧,直接用小木虫给我发就行

[ 发自手机版 http://muchong.com/3g ]

» 本帖已获得的红花(最新10朵)

格物致知专做科研
9楼2012-05-04 21:54:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

繁爱辰

新虫 (小有名气)

送鲜花一朵
引用回帖:
9楼: Originally posted by 格物要致知 at 2012-05-04 21:54:21:
是不是动网格呢?你把你的模型还有必要的说明文件发给我我帮你做一下吧,直接用小木虫给我发就行

http://blog.sina.com.cn/s/blog_599d8faa0100weo5.html,这个是我想做的东西,非常谢谢了

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 动网格.rar
  • 2012-05-04 22:17:18, 455.38 K
10楼2012-05-04 22:18:20
