请教：gambit中画超薄但是很长的体网格
|
|

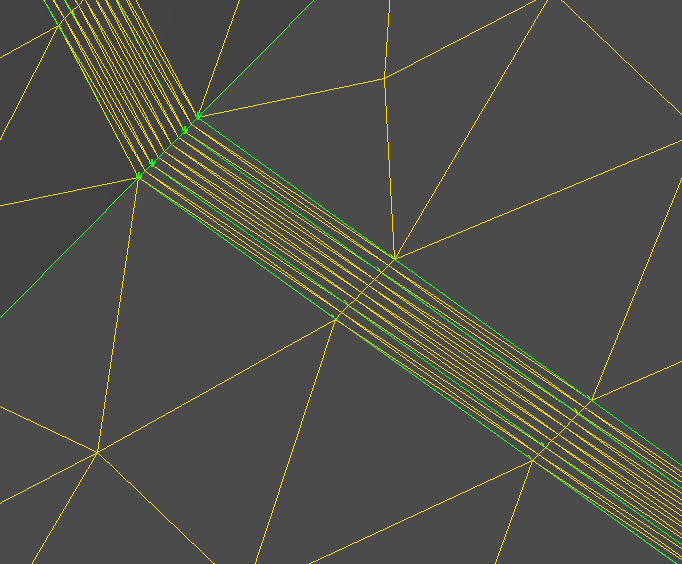

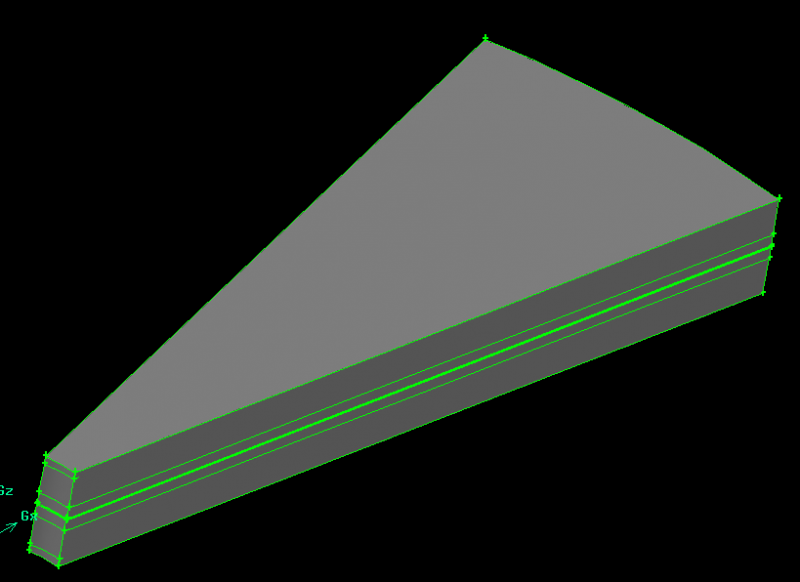

如题，各位前辈 小弟现碰到一个0.01mm厚但是长度有20多mm的扇形膜层与两个催化剂层，并且体跟体之间都做过connect处理的。这个网格画出来倾角老是过大，模拟出现温度超上限的问题，基本肯定就是网格问题了。这种大家一般怎么处理的呢？换软件不大好的，gambit虽然网格不好用，但是定义边界跟connect还是很好用的 分数不多 大家多多指教 呵呵  |
回复此楼» 猜你喜欢
【征稿】Springer Nature热电专题 Discover Materials / Discover Chemistry
已经有47人回复
-
25届硕士申请，材料计算方向
已经有2人回复
-
物理学I论文润色/翻译怎么收费?
已经有253人回复
-
课题组招1-2名硕士
已经有2人回复
-
机时越来越贵之后，我把一部分 DFT 流程搬到了 AI 计算平台上
已经有0人回复
-
斯坦福大学与Elsevier世界前2%学者新排名查询
已经有1人回复
-
27申博推荐：南京航空航天大学国际前沿院光学方向招收博士生！
已经有19人回复
-
华南师范大学+双一流学科物理学+广东省杰青团队2027年博士招生+机器学习驱动材料设计
已经有1人回复
-
apl投稿状态
已经有2人回复
-
华南师范大学+双一流学科物理学+广东省杰青团队2027年博士招生+机器学习驱动材料设计
已经有1人回复
-
日内瓦国际发明展申报完整流程（科研人员通用指南）
已经有10人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请问Gambit中这样的图形怎么画网格比较好！
已经有4人回复
- gambit 画面网格
已经有3人回复
- 各位大神，请问我的gambit为什么在画网格的时候自动退出
已经有4人回复
- gambit模型网格划分规则
已经有3人回复
- gambit划分网格多边形的面网格 中间粗网格 四周细网格
已经有3人回复
- GAMBIT圆球上画分网格
已经有20人回复
- gambit划分长方形面网格或长方体体网格时需要先对边界层和边进行网格划分吗？
已经有9人回复
- 求高手帮忙画个Gambit网格
已经有17人回复
- 如何在gambit中查看某一面的网格情况？
已经有5人回复
- 求助 gambit中网格划分问题
已经有13人回复
- 内插纽带圆管内流体的gambit网格划分问题
已经有4人回复
- Gambit对筛孔塔板网格划分遇到问题
已经有7人回复
- 【讨论】GAMBIT网格划分—物体外部气体流动
已经有3人回复
- 【求助】关于GAMBIT中质量不好的网格手动修改
已经有5人回复
- 【求助】关于gambit中网格划分时可分区划分问题？
已经有18人回复
- 【讨论】关于Gambit出错以及了解其他网格软件的问题
已经有3人回复
- 【求助】在gambit中怎样确定合适的网格数目？
已经有14人回复
2楼2012-04-09 17:03:02
bamiao0823
铜虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 259.6
- 帖子: 82
- 在线: 80.9小时
- 虫号: 1711901
- 注册: 2012-03-23
- 性别: GG
- 专业: 可再生与替代能源利用中的
3楼2012-04-09 18:53:17
zhangguangping
木虫 (著名写手)
- 计算强帖: 6
- 应助: 71 (初中生)
- 贵宾: 0.031
- 金币: 1974.1
- 散金: 9059
- 红花: 79
- 帖子: 2681
- 在线: 2128.8小时
- 虫号: 529624
- 注册: 2008-03-20
- 性别: GG
- 专业: 原子和分子物理
4楼2012-04-10 15:21:24
bamiao0823
铜虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 259.6
- 帖子: 82
- 在线: 80.9小时
- 虫号: 1711901
- 注册: 2012-03-23
- 性别: GG
- 专业: 可再生与替代能源利用中的
5楼2012-04-10 21:25:23
865504913
木虫 (著名写手)
- 应助: 32 (小学生)
- 金币: 2426.1
- 散金: 419
- 红花: 24
- 帖子: 1045
- 在线: 287小时
- 虫号: 662691
- 注册: 2008-11-26
- 性别: MM
- 专业: 可再生与替代能源利用中的
【答案】应助回帖
★ ★ ★
感谢参与，应助指数 +1
cenwanglai: 金币+3, 谢谢回复，欢迎常来交流~ 2012-04-14 19:52:36
感谢参与，应助指数 +1
cenwanglai: 金币+3, 谢谢回复，欢迎常来交流~ 2012-04-14 19:52:36
| 我虽然没有做过你这样的模型，但是我的地下埋管也是这样，U形管的直径只有25mm,但是埋管深度有50000mm，我也是用体网格画的，根据我的经验，我觉得你的体在建立三维模型的时候，各个接触面一定要保证很好地衔接，特别是切割后剩下的图形交界面，一定保证只有一个面，而且通过这个面进行耦合的两个体，画网格的时候最好用自带的体网格画，不要自己通过线-面-体这个过程自己定义，因为容易造成自定义的间隔在两个边界上不配套，画出来的网格不合适，直接用体网格来自动生成，可以避免一些这个情况。 |
» 本帖已获得的红花（最新10朵）
bamiao08236楼2012-04-13 21:08:25
