[求助] 请问Gambit中这样的图形怎么画网格比较好！

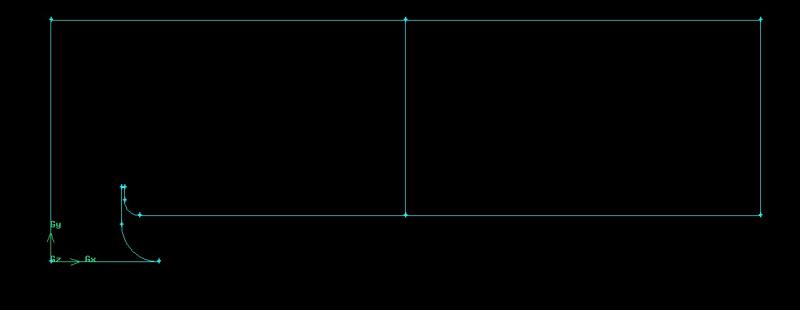

最右边是压力出口，靠左边一点的那个小嘴是速度入口，主要是左下角那个弧形的地方我不知道怎么画，感觉质量都不好啊~

最右边是压力出口，靠左边一点的那个小嘴是速度入口，主要是左下角那个弧形的地方我不知道怎么画，感觉质量都不好啊~
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
要有最朴素的生活和最遥远的梦想，即使明日天寒地冻，路远马亡。
1楼 2012-03-31 18:28:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tacaro

至尊木虫 (知名作家)

小木虫大能猫骑士勋章

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-04-02 18:17:58
分块当成矩形那么划就好了
赞一下 回复此楼
2楼2012-03-31 20:36:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-04-02 18:18:17
应该在圆弧那里切几刀就可以画了把！
赞一下 回复此楼
我要奋斗到底
3楼2012-03-31 20:39:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

跟狗一般见识

铁虫 (初入文坛)
麻烦大家说清楚点好不，切几刀？ 怎么切？
赞一下 回复此楼
要有最朴素的生活和最遥远的梦想，即使明日天寒地冻，路远马亡。
4楼2012-04-01 14:27:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★ ★ ★
臭水沟: 金币+1, 谢谢交流~~ 2012-04-02 18:18:29
跟狗一般见识: 金币+3, ★有帮助, 谢谢了。 2012-04-03 09:42:02
在你的节点处分别切一刀，分成几个四边形就可以了吧！不过我要告诉你，在相切的地方质量不会很高，因为角度本身太小了。。。。在那里可以用pave划分网格试试看
赞一下 回复此楼
我要奋斗到底
5楼2012-04-01 15:19:36
