[求助] 这样的狭长，尖锐的三维模型怎么画网格啊

在锥形的小端处，两个圆柱体的相切的地方网格画不好，老是报说有狭长，尖锐的网格。大家来讨论一下怎么画，顺便教教我这菜鸟。
锥形柱小径d=2mm,大径D=3mm，长L=6mm，中间的圆柱直径是0.2mm。

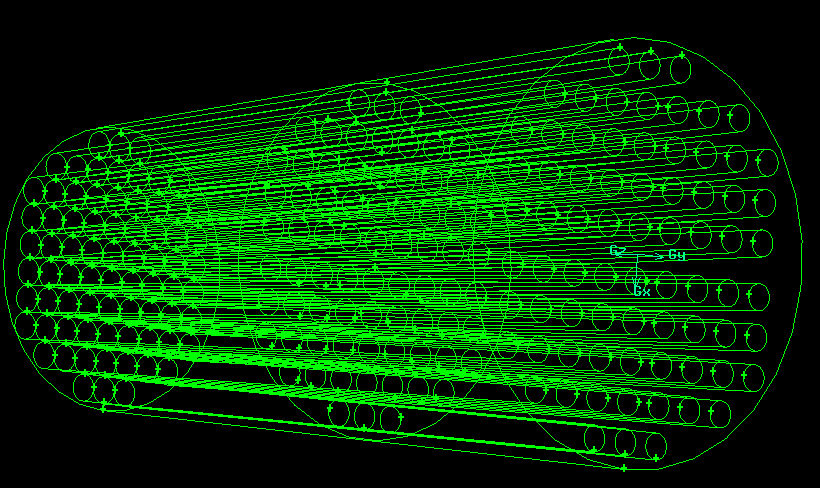

图1

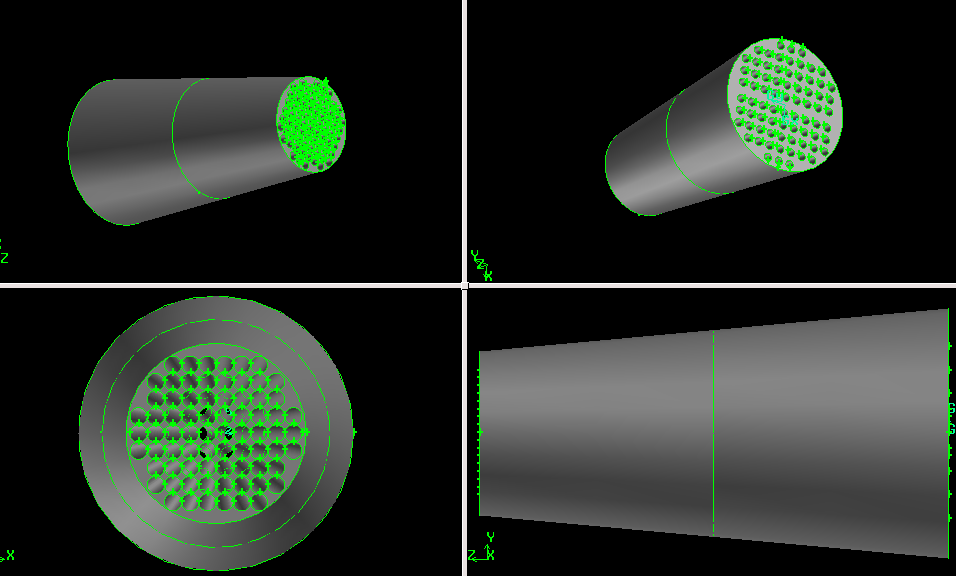

图2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-03-16 22:03:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-03-17 20:30:47
对一个端面上慢慢生成面网格，然后进行cooper，可能中间cooper会出问题，这和一本书上面的例子有相似的地方
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

EVAHUST
我要奋斗到底
2楼2012-03-16 22:17:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

EVAHUST

银虫 (小有名气)
送鲜花一朵
引用回帖:
2楼: Originally posted by 5超7 at 2012-03-16 22:17:45:
对一个端面上慢慢生成面网格，然后进行cooper，可能中间cooper会出问题，这和一本书上面的例子有相似的地方

我在小端面上的每个面画了四边形和三角形混合的map面网格，体网格是用的Tgrid方案，结果报错了。大哥，具体哪本书还记得不？
赞一下 回复此楼
3楼2012-03-16 22:25:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2012-03-17 20:31:09
引用回帖:
3楼: Originally posted by EVAHUST at 2012-03-16 22:25:53:
我在小端面上的每个面画了四边形和三角形混合的map面网格，体网格是用的Tgrid方案，结果报错了。大哥，具体哪本书还记得不？

别用四面体网格，用cooper试试看，可能会出错，gambit这点不是很好。书名好像是精通fluent6.3流场分析
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

EVAHUST EVAHUST
我要奋斗到底
4楼2012-03-16 22:30:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

EVAHUST

银虫 (小有名气)
送鲜花一朵
引用回帖:
4楼: Originally posted by 5超7 at 2012-03-16 22:30:23:
别用四面体网格，用cooper试试看，可能会出错，gambit这点不是很好。书名好像是精通fluent6.3流场分析

我想起来了，是不是李进良编的啊 计算挤出机头散热的模型？报错也是说是不能用四面体网格，我明天试试吧。谢谢了！
赞一下 回复此楼
5楼2012-03-16 22:56:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
xiegangmai: 金币+1, 鼓励讨论交流！ 2012-03-17 20:31:16
引用回帖:
5楼: Originally posted by EVAHUST at 2012-03-16 22:56:45:
我想起来了，是不是李进良编的啊 计算挤出机头散热的模型？报错也是说是不能用四面体网格，我明天试试吧。谢谢了！

你这个模型看来就比较大，用四面体网格的话不好好控制尺寸，会导致网格的数量特别多，这样就导致四面体网格无法生成
赞一下 回复此楼
我要奋斗到底
6楼2012-03-17 07:32:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

EVAHUST

银虫 (小有名气)
送鲜花一朵
引用回帖:
4楼: Originally posted by 5超7 at 2012-03-16 22:30:23:
别用四面体网格，用cooper试试看，可能会出错，gambit这点不是很好。书名好像是精通fluent6.3流场分析

那么用ICEM画网格是不是会好一点？
赞一下 回复此楼
7楼2012-03-20 13:08:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
EVAHUST: 金币+6, ★★★很有帮助 2012-03-20 16:39:52
xiegangmai: 金币+1, 鼓励讨论交流！ 2012-03-21 17:33:16
引用回帖:
7楼: Originally posted by EVAHUST at 2012-03-20 13:08:27:
那么用ICEM画网格是不是会好一点？

我ICEM学得时间不是很长，没有gambit那么长，这个模型如果用ICEM的话，可能要用到周期性条件，切起来眼睛应该会比较花的。。。还要拼命O型网格。。。伤眼睛啊
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

EVAHUST
我要奋斗到底
8楼2012-03-20 13:16:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

EVAHUST

银虫 (小有名气)
送鲜花一朵
引用回帖:
8楼: Originally posted by 5超7 at 2012-03-20 13:16:24:
我ICEM学得时间不是很长，没有gambit那么长，这个模型如果用ICEM的话，可能要用到周期性条件，切起来眼睛应该会比较花的。。。还要拼命O型网格。。。伤眼睛啊

谢谢！
回复此楼
9楼2012-03-20 16:39:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

古源黎

铁虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-03-21 17:33:31
应用软件呀， 既然能画出来就能连起来的
