[求助] ICEM结构网格出问题了，怎么办，好心人来讨论一下......... 已有3人参与

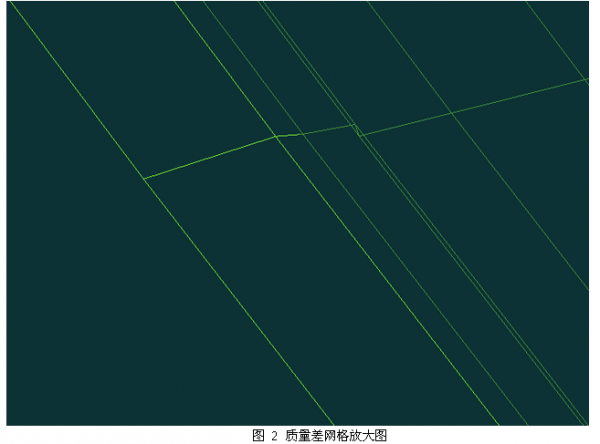

我是ICEM的初学者，但是最近遇到一个问题，就是在加入边界层网格的时候，第一层厚度取0.01mm 延展比取1.3就会出现下图1所示的质量差的问题，但是把厚度取0.05mm的时候就没有任何的问题，下图2是质量差网格的放大图。 我再详述一下我做的过程，首先在PROE中把相对精度设为0.0001建模，输出为IGS文件的壳结构，导入至ICEM然后在ICEM中检查容差（0.001），开始BLOCK划分、面、线的关联，再设置第一层厚度取0.01mm 延展比取1.3，就会出现下图所示的问题，希望大家帮我看看，帮帮小弟看看是出在什么问题了。另外PROE输出.XT文件格式以及wokbenchreader方式导入ICEM也会出现同样的问题！！
ICEM结构网格出问题了，怎么办，好心人来讨论一下.........


ICEM结构网格出问题了，怎么办，好心人来讨论一下.........-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-12-19 19:07:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhongzhuhai

铜虫 (初入文坛)
怎么没有高手吗？
赞一下 回复此楼
2楼2013-12-23 15:33:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

让心飞会儿

铜虫 (初入文坛)
壳厚是不是很小？
回复此楼
3楼2013-12-24 10:48:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)

【答案】应助回帖

★ ★ ★
1592203609: 金币+1, 谢谢回帖！建议给出更为详细的答案！ 2013-12-24 17:54:01
zhongzhuhai: 金币+2 2013-12-31 14:44:21
这种问题，你用LINK EDGE的处理方法试一下。
另外，最好上传几何文件。
赞一下 回复此楼
4楼2013-12-24 15:36:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhongzhuhai

铜虫 (初入文坛)
问题是把所有的面关联做了以后就质量差了，但是连接面不做面关联质量很好，但是没有做面关联的话，PREMESH上面这个没有关联的面没有网格显示
赞一下 回复此楼
5楼2013-12-31 15:03:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bao_shu

新虫 (初入文坛)

【答案】应助回帖

★
xiegangmai: 金币-1, 非应助请勿选择“应助回帖” 2014-11-18 19:33:39
楼主，我现在也遇到同样的问题，请问你后面是怎么解决的？谢谢
赞一下 回复此楼
6楼2014-11-18 17:32:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

是你的几何有小特征吧，0.05的时候网格比较大，所以没有去project，另外上传几何看看吧
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
7楼2015-02-03 14:19:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mabinbin

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by zhongzhuhai at 2013-12-23 15:33:48
怎么没有高手吗？

vertex的位置有问题
赞一下 回复此楼
无论如何
8楼2015-04-02 10:53:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhizhikoukou

新虫 (初入文坛)
楼主问题解决了没？我也是同样的问题，第一层网格高度一加密就出问题
赞一下 回复此楼
老郭
9楼2015-11-04 10:56:05
