[求助] ug模型导入icem会出现很多乱线，隐藏的模型也会显示出来是怎么办

如题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-09-25 01:20:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

tarcy

金虫 (正式写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by beizixuegao at 2013-09-25 16:51:00
icem文件

几何文件我仔细看了一下，这个几何文件是结构文件，需要经过修改才能用到流体计算中去，要不会出现面不封闭的情况，导致机身上面没有网格。
经过TOPOLOGY REPIRE，选取尺度为5，会出现黄色线条，把这些线都处理了应该会解决这个问题
具体修改部位：
1、机翼和机身交接的部位，删去面，然后在翼根前端补一个小面上去；
2、进气道入口部分，没有搞清黄线的出现原因，这个结构是怎么设计的，为什么会出现线交叉；
3、机身出口上端，那个应该是天线的位置，有黄线，同样方法，删面删线。

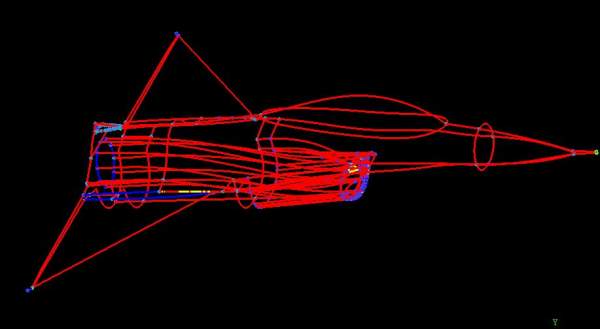

上传一张图片，方便你修改几何
ug模型导入icem会出现很多乱线，隐藏的模型也会显示出来是怎么办
捕获plane F16.JPG
赞一下(1人) 回复此楼
8楼2013-09-25 18:29:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beizixuegao

铁虫 (初入文坛)
引用回帖:
8楼: Originally posted by tarcy at 2013-09-25 18:29:34
几何文件我仔细看了一下，这个几何文件是结构文件，需要经过修改才能用到流体计算中去，要不会出现面不封闭的情况，导致机身上面没有网格。
经过TOPOLOGY REPIRE，选取尺度为5，会出现黄色线条，把这些线都处理了 ...

那是不是可以这样认为，有黄线的地方一定会出现问题。进气道是用ug做的，通过曲线组生成的，生成后自动就有那些线，自动生成的，我也没搞清楚为啥会有那些线
赞一下(1人) 回复此楼
9楼2013-09-25 19:52:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

tarcy

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-09-25 10:30:10
beizixuegao: 金币+2, ★有帮助 2013-09-25 11:57:12
beizixuegao: 金币+3, ★★★很有帮助 2013-09-25 22:07:41
导出几何的时候不要使用UG的.PRT文件格式，使用PARASOLID（.x_t）作为几何文件格式。
赞一下 回复此楼
2楼2013-09-25 10:17:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beizixuegao

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by tarcy at 2013-09-25 10:17:36
导出几何的时候不要使用UG的.PRT文件格式，使用PARASOLID（.x_t）作为几何文件格式。

可以帮我看下我画的模型么，生不出面网格
赞一下 回复此楼
3楼2013-09-25 13:33:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)

【答案】应助回帖

可以，上传几何文件

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
4楼2013-09-25 14:11:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
没有装ug这种大型建模软件，就用rhino软件来做的，保存rhino的第三或更低版本，icem直接导入rhino的第三版本就可以了，不会丢失面的问题。
赞一下 回复此楼
5楼2013-09-25 15:09:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格物要致知

木虫 (著名写手)
引用回帖:
2楼: Originally posted by tarcy at 2013-09-25 10:17:36
导出几何的时候不要使用UG的.PRT文件格式，使用PARASOLID（.x_t）作为几何文件格式。

正解

[ 发自手机版 http://muchong.com/3g ]
回复此楼
格物致知专做科研
6楼2013-09-25 16:05:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beizixuegao

铁虫 (初入文坛)
icem文件
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : icem.rar
    • 2013-09-25 16:50:28, 512.71 K
7楼2013-09-25 16:51:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)
引用回帖:
9楼: Originally posted by beizixuegao at 2013-09-25 19:52:04
那是不是可以这样认为，有黄线的地方一定会出现问题。进气道是用ug做的，通过曲线组生成的，生成后自动就有那些线，自动生成的，我也没搞清楚为啥会有那些线...

尽量别有黄线。 在ug里把所有的固体加在一起，再导入icem，先这样改

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
10楼2013-09-25 20:15:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
