| 查看: 6430 | 回复: 11 | ||
slow_er铜虫 (初入文坛)
|
[求助]
ICEM划分网格提示geometry has a hole 已有4人参与
|
|
|

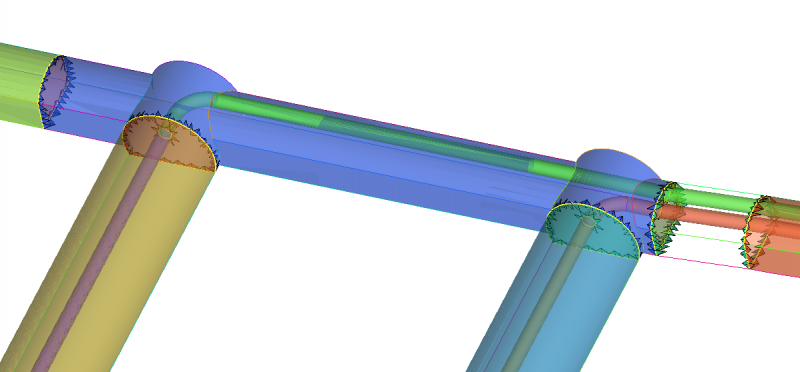

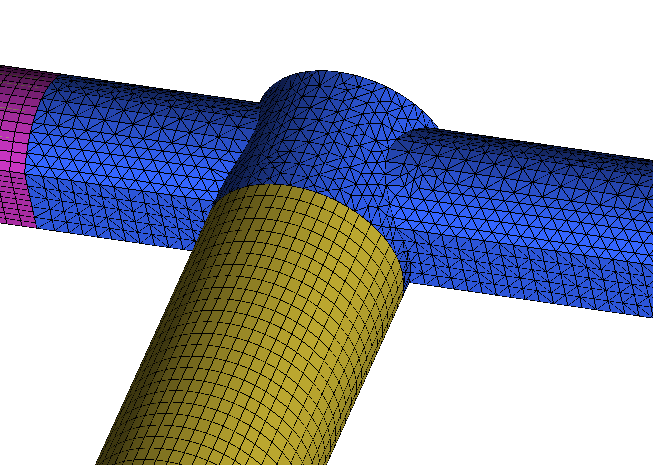

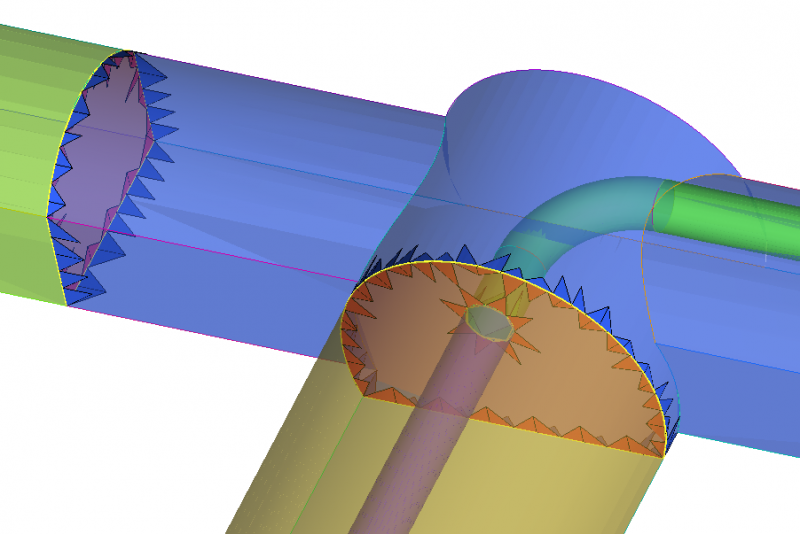

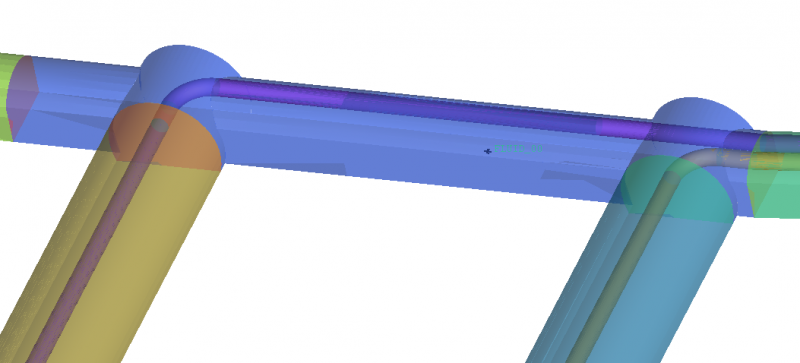

使用ICEM进行混合网格划分。结构网格部分没有问题。在划分非结构网格后，报错“geometry has a hole, do you want to repair it?” 点击了“Yes”后出现图二所示很奇怪的情形，具体见图。不知道大家有没有遇到过这种情况。这样建立的网格无法顺利导入fluent进行计算，也是提示有洞。 另外补充说明，结构网格与非结构网格的过渡是通过建立一对interface来做的。课题要交差了，跪求大神拔刀相助！  图1模型示意.png  图2点击yes后出现的情形.png  图2的放大.png  网格划分效果.png |
回复此楼» 猜你喜欢
欢迎发来filecode的Mz6后的代码验证其规律
已经有123人回复
-
今天基金会出结果吗？20260819
已经有13人回复
-
时间戳变了，能看出什么问题？
已经有16人回复
-
filecode，4个jtjc了
已经有13人回复
-
为什么余额宝的年化利率越来越低？主要原因有哪些？
已经有5人回复
-
今天放榜没戏了吧
已经有5人回复
-
今天放榜吗？
已经有15人回复
-
filecode=后面第一个是大写字母
已经有12人回复
-
2027广东省杰青
已经有10人回复
-
朋友圈看到的
已经有8人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ICEM CFD网格划分【请教一个问题】
已经有4人回复
- ICEM网格划分能不能指定网格的个数，急！！
已经有3人回复
- icem划分混合网格
已经有5人回复
- 在ICEM中，对于有不同材料的管道流动时，应该如何划分网格，如下如图
已经有12人回复
- ICEM划分网格的小问题、、、
已经有7人回复
- iCEM 结构网格，这种内嵌式几何体如何划分网格呀?
已经有13人回复
- ICEM中Y-block划分问题，（网格、block合并）求教
已经有6人回复
- ICEM 网格划分算例求助_2_edit edge
已经有5人回复
- 求助——圆柱内套一个小圆柱的网格优化(用ICEM划分)
已经有11人回复
- Ansys ICEM CFD 网格划分视频实例
已经有98人回复
- 关于三维搅拌类ICEM下划分网格的问题，非常着急，谢谢大家了
已经有9人回复
- ICEM自动划分网格
已经有9人回复
- icem划分的实体和流体网格为什么导入的cfx中流体部分不显示？请指点
已经有14人回复
- 求纪兵兵<ANSYS ICEM CFD网格划分技术实例详解>书的电子版
已经有3人回复
- ANSYS ICEM中如何导入MIMICS文件，以及如何进行网格划分。
已经有7人回复
- ICEM网格模型分块由面网格生成体网格时出现未知奇葩现象,求高人指点啊,蛋都碎了.
已经有12人回复
- ICEM固液划分网格求助
已经有8人回复
- ICEM-CFD网格划分中不能减少边上节点的问题
已经有7人回复
- ICEM结构网格划分
已经有10人回复
- ICEM网格划分问题
已经有15人回复
- 【求助】一个ICEM网格划分的模型如何划分
已经有10人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
slow_er: 金币+40 2014-11-16 12:41:46
slow_er: 金币+40 2014-11-16 12:41:46

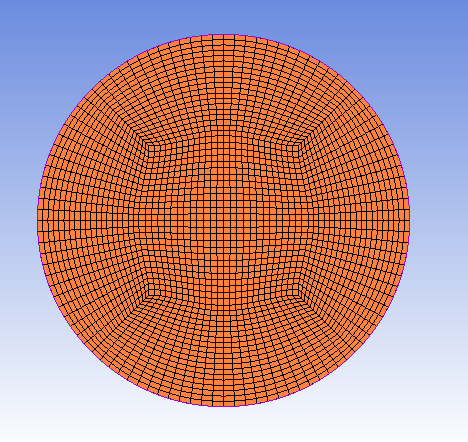

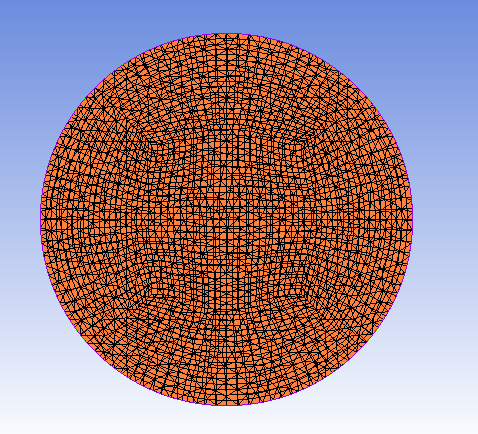

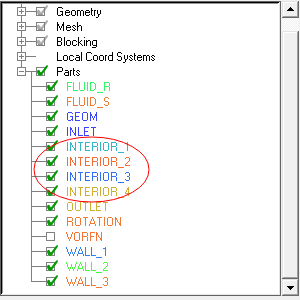

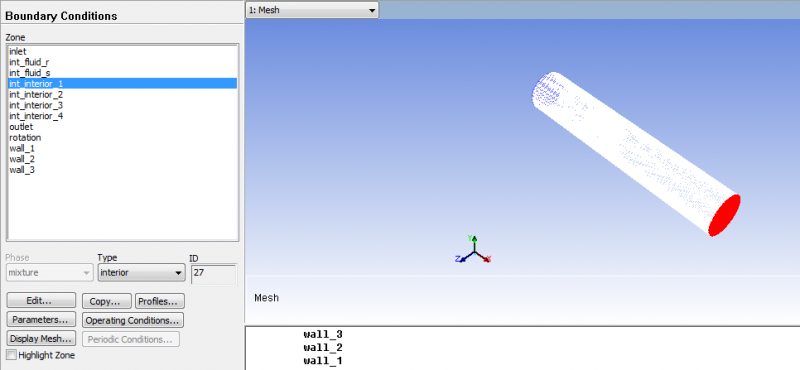

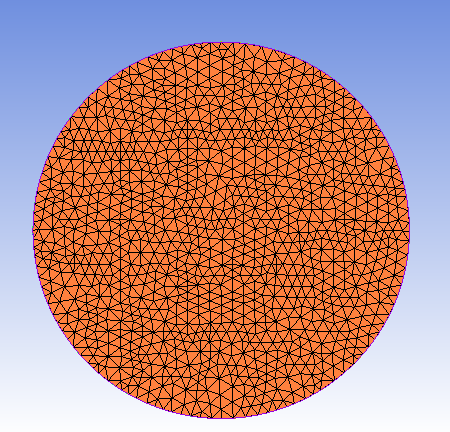

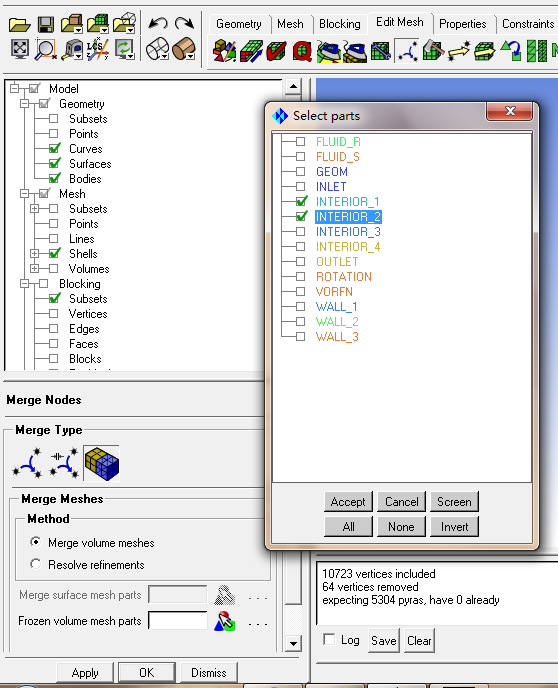

其实你混合网格划分，交界面可以用interior的，将交界面放在单独的part里面，名字要命名interior_n的格式，就是划分好四面体网格后，再划分六面体网格，选择merge。然后在edit mesh里面合并interior的节点就好了。这样输出的mesh导入fluent里面能识别interior边界。还有一种方法就是将交界面命名interface，分别划分四面体和六面体网格后不去管它，导入fluent时，软件自己会将一个interface面分为两个，边界条件为wall，你将其改为interface，然后去配对，这样的方法我也试过。图片我传的是第一种方法的。你可以试试看。 QQ截图20141114110325.png  QQ截图20141114111822.png  QQ截图20141114111850.png  QQ截图20141114111935.png  QQ截图20141114112714.png  QQ截图20141114112011.png  QQ截图20141114112914.png |
4楼2014-11-14 11:32:44
achilFes1990
木虫 (著名写手)
- 应助: 363 (硕士)
- 金币: 5307.5
- 红花: 21
- 帖子: 1400
- 在线: 197.1小时
- 虫号: 1115537
- 注册: 2010-10-07
- 性别: GG
- 专业: 海洋工程
6楼2014-11-16 09:32:35
2楼2014-11-12 10:36:41
slow_er
铜虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 46
- 帖子: 16
- 在线: 23.9小时
- 虫号: 3325969
- 注册: 2014-07-16
- 性别: GG
- 专业: 水工结构和材料及施工
3楼2014-11-12 17:15:50
slow_er
铜虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 46
- 帖子: 16
- 在线: 23.9小时
- 虫号: 3325969
- 注册: 2014-07-16
- 性别: GG
- 专业: 水工结构和材料及施工
5楼2014-11-15 10:34:24
5超7
至尊木虫 (著名写手)
菜鸟
- 仿真EPI: 1
- 应助: 488 (硕士)
- 金币: 26395.5
- 散金: 41
- 红花: 41
- 帖子: 2465
- 在线: 880.7小时
- 虫号: 1371942
- 注册: 2011-08-18
- 性别: GG
- 专业: 能源化工
7楼2014-11-16 15:35:37
5超7
至尊木虫 (著名写手)
菜鸟
- 仿真EPI: 1
- 应助: 488 (硕士)
- 金币: 26395.5
- 散金: 41
- 红花: 41
- 帖子: 2465
- 在线: 880.7小时
- 虫号: 1371942
- 注册: 2011-08-18
- 性别: GG
- 专业: 能源化工
8楼2014-11-16 15:38:02
9楼2014-11-17 08:25:19
10楼2014-11-17 14:59:49
